CLEARPOINT® 3eco: nová generace filtrů

S nejnovější generací řady filtrů stlačeného vzduchu CLEARPOINT 3eco jsme ještě vylepšili naše řešení pro efektivní filtraci stlačeného vzduchu a stupeň odlučování olejových aerosolů jsme snížili až desetinásobně. Zároveň bylo možné snížit rozdílový tlak až o 50 % a výrazně tak optimalizovat energetickou efektivitu. Proto jsme také tyto filtry opatřili naším štítkem ECO.

Energeticky úsporná a bezpečná filtrace stlačeného vzduchu

Díky použití nových materiálových a výrobních technologií a konstrukci tělesa optimalizované pro proudění a s ochranou proti korozi nabízí CLEARPOINT 3eco bezpečnou a spolehlivou filtraci a lepší kvalitu stlačeného vzduchu při výrazném snížení provozních nákladů. Díky zvlášť vysokým odlučovacím výkonům je nyní možné pokrýt veškeré požadavky na filtraci stlačeného vzduchu pomocí pouhých 3 stupňů filtrace – C (hrubý), F (jemný) a S (nejjemnější). 3 nové eco filtry byly samozřejmě schváleny nezávislým institutem IUTA v souladu s normou ISO 12500.

Link to IUTA certificate

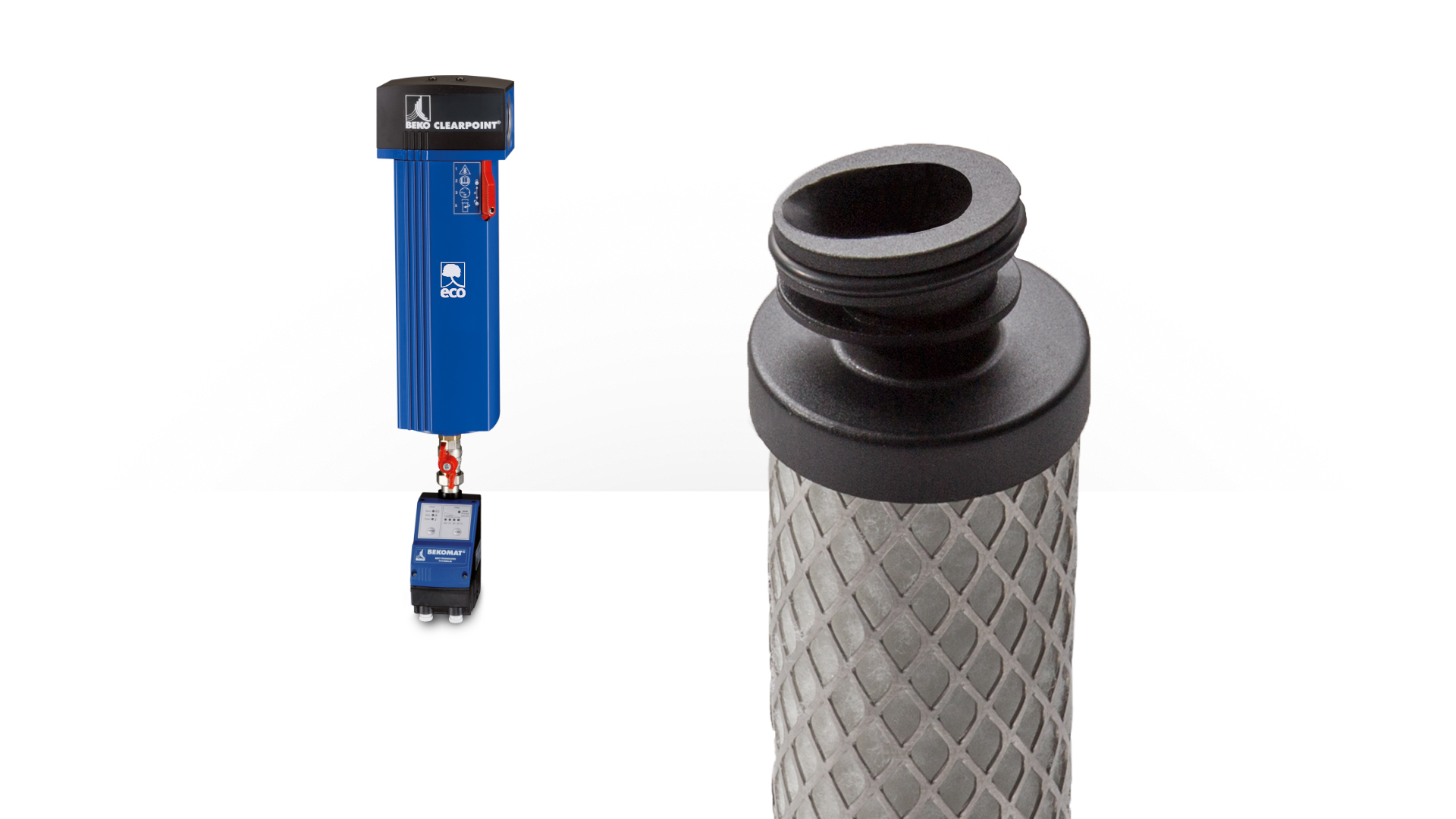

CLEARPOINT eco filter

Co prodražuje filtraci? Provozní náklady tvoří největší část nákladů na systém stlačeného vzduchu. Patří sem náklady na energii pro kompresor. Aby byly tyto náklady co nejnižší, musí být diferenční tlak co nejnižší. Filtry stlačeného vzduchu CLEARPOINT 3eco nabízejí díky svým inovativním filtračním prvkům obrovský potenciál úspor.

Filtrační prvky s nízkým diferenčním tlakem snižují provozní náklady

Při úpravě stlačeného vzduchu spočívá největší potenciál úspor ve snížení nákladů na energii. Ty mohou v závislosti na využití systému činit až 80 % celkových nákladů. Spotřebu energie významně ovlivňuje diferenční tlak při filtraci olejových aerosolů a částic.

Nové filtry CLEARPOINT 3eco ještě více snižují provozní náklady ve srovnání s již tak dobrými filtry CLEARPOINT 3E. Roční úspora energie je v některých případech vyšší než pořizovací náklady na filtrační prvky. A díky své účinnosti odlučování olejových aerosolů až 99,95 % dokonce zvyšují spolehlivost procesu.

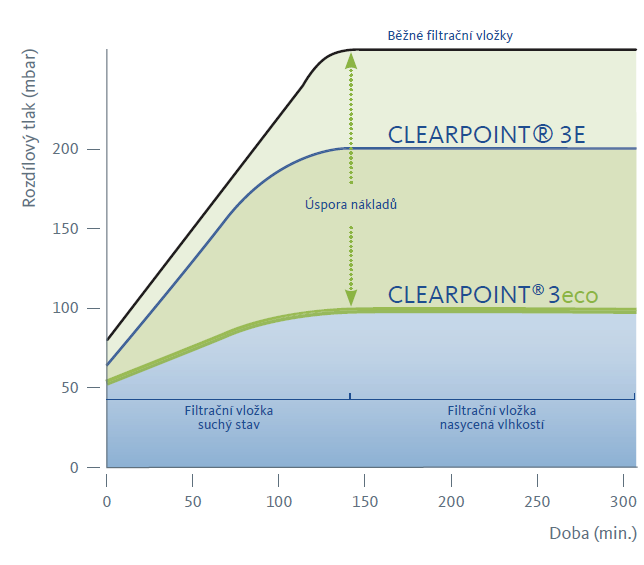

Obrázek to ukazuje na příkladu filtru s filtračním stupněm S ve velikosti S040 při energeticky optimalizovaném objemovém průtoku.

Filtrační prvky s inovativním designem

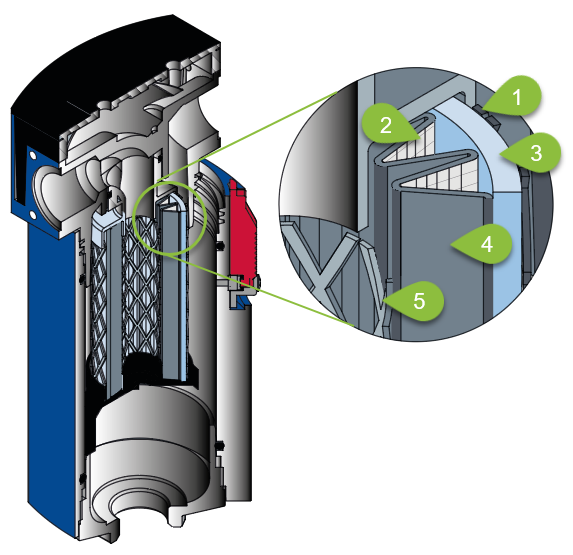

Výrazné zvýšení výkonu filtračních prvků bylo umožněno díky novým materiálům: nová technologie plisování (měkké plisování) využívá celý povrch filtru a umožňuje tak vyšší účinnost odlučování při nižších diferenčních tlacích než konvenční technologie plisování, při níž jsou hroty plisování potaženy lepidlem. Otevřené plastové nosné rouno (2) udržuje tvar plisovaného filtračního materiálu (4), aniž by se zmenšila filtrační plocha. Nejjemnější skleněná vlákna v kombinaci s velkým objemem filtru vedou k optimálním rychlostem proudění ve filtračním médiu a podporují účinnou hloubkovou filtraci pro trvale vysokou míru odlučování.

  • Optimální přechod z filtračního média do drenážní vrstvy (3) je vždy zajištěn, protože drenážní vrstva leží chráněna za vnějším nosným válcem.
  • Povlak vláken odpuzující olej a vodu vede k optimálnímu transportu kapalných částic filtračním médiem.
  • Vnitřní (5) a vnější (1) podpůrný válec z nerezové oceli chrání filtrační prvek v případě kolísání tlaku.
CLEARPOINT Filter element

Function of CLEARPOINT® 3eco filters

Nejnovější generace filtrů stlačeného vzduchu CLEARPOINT 3eco nám umožnila vylepšit naše řešení pro filtraci stlačeného vzduchu a umožnit až desetinásobné zvýšení rychlosti depozice olejových aerosolů. Diferenciální tlak může být současně snížen až o 50% a energetická účinnost může být proto značně optimalizována. Z těchto důvodů jsme velmi potěšeni, že jsme přidali náš ekologický štítek na tento výrobek.

Na našem kanálu YouTube naleznete další videa o naší firmě, přípravě stlačeného vzduchu a měřicí technice.

Typy filtrů

Všechny filtry se skládají z pouzdra filtru a filtračního prvku. V závislosti na konstrukčních podmínkách a příslušném objemovém průtoku jsou filtrační pouzdra připojena k potrubí pomocí závitového nebo přírubového filtru.

Závitové filtry. Závitové filtry jsou integrovány přímo do potrubí stlačeného vzduchu. To lze provést přímo za kompresorem nebo na odbočce samostatného přívodního potrubí nebo přímo před aplikací. Často se kombinuje několik závitových filtrů, aby se postupně dosáhlo požadované specifikace prostřednictvím stupňové filtrace. Závitové filtry jsou k dispozici pro širokou škálu tlakových stupňů.

Přírubový filtr. Přírubové filtry se používají pro zvláště velké objemové průtoky a odpovídajícím způsobem velká vedení stlačeného vzduchu. Jsou připojeny k vedení stlačeného vzduchu přírubou a mohou být namontovány na stěnu nebo na podlahu. I zde existují různé stupně filtrace a tlakové stupně.

Filtr se závitem PN16 | PN50

  • Efektivní filtrace mezi 30 % a 130 % energeticky optimalizovaného objemového průtoku
  • Až o 30 % vyšší objemový průtok
  • Jednoduché, bezpečné a prostorově úsporné propojení více filtrů
  • Výkonové spektrum od 35 do 3 120 m³/h při 7 bar
CLEARPOINT Gehäuse

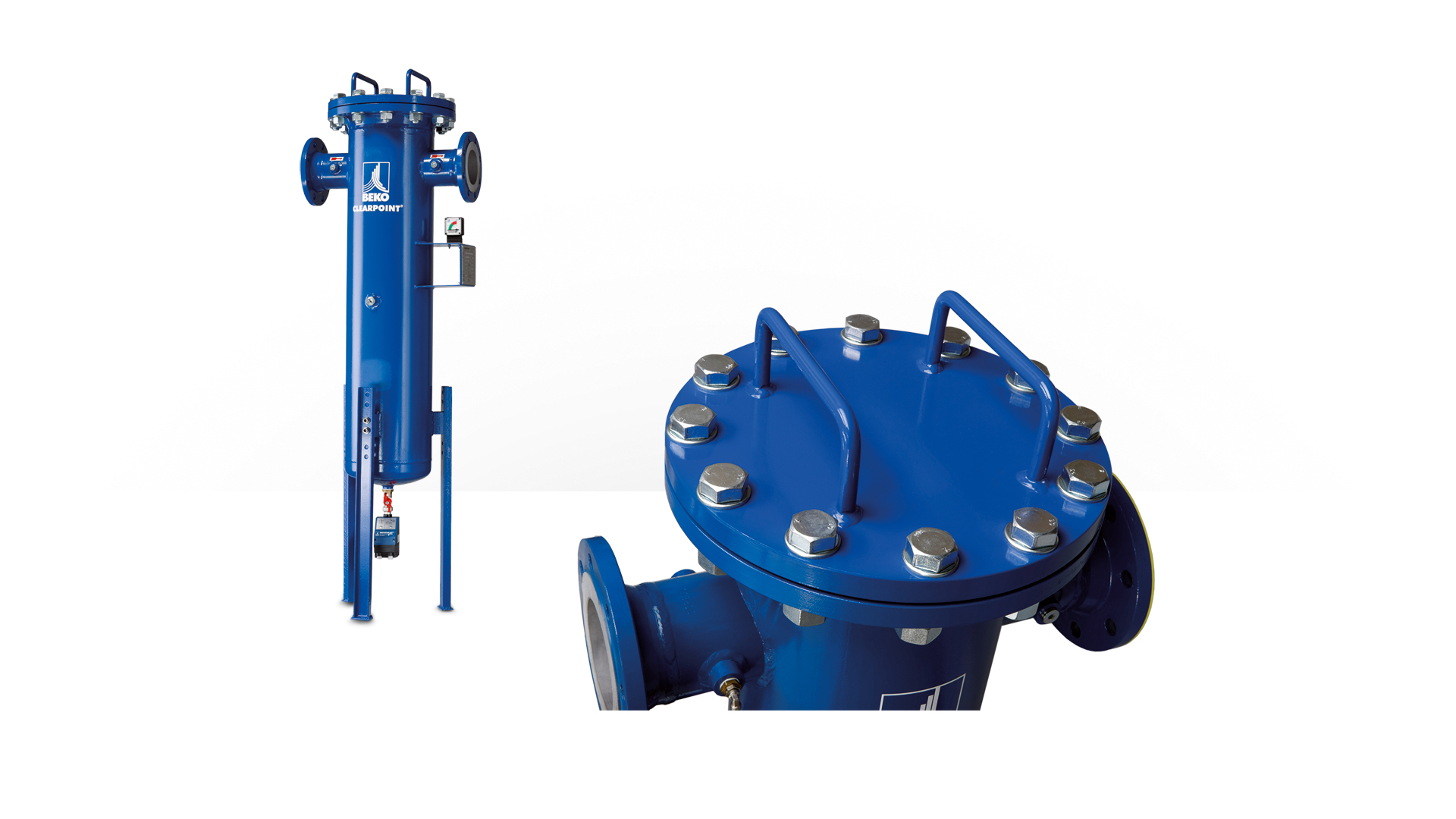

Přírubový filtr PN 16

• Efektivní filtrace mezi 30 % a 111 % energeticky optimalizovaného objemového průtoku

• Ochrana proti korozi díky zinkování při vysokých teplotách

• Výkonové spektrum od 1 420 do 34 680 m³/h při 7 bar

CLEARPOINT FLANSCH

Detaily zaměřené na použití v praxi

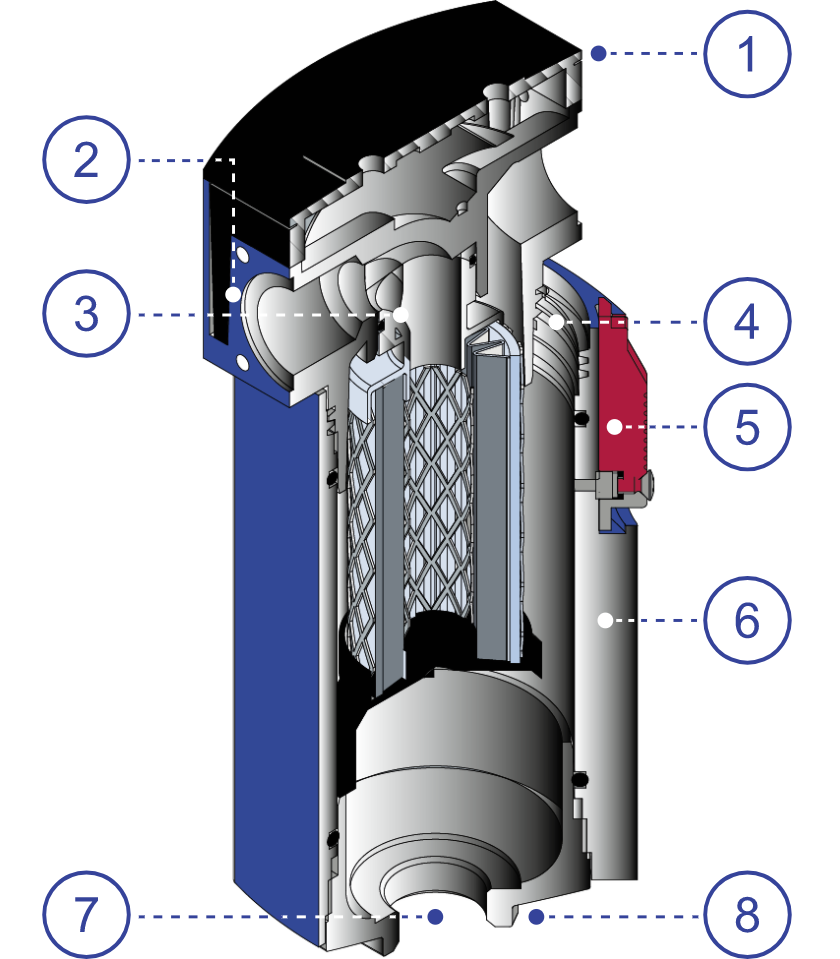

  1. Rychlé a pohodlné upevnění na stěnu (volitelné)
  2. Několik filtračních fází šetří místo a lze je snadno namontovat díky spojovacím sadám
  3. Průtoku příznivý přívod vzduchu minimalizuje tlakové ztráty. Snadná a rychlá výměna filtračních vložek díky designu Push Fit
  4. Dvouchodý trapézový závit v provedení 16 bar umožňuje změnu směru při montáži hlavice tělesa a tím i změnu směru průtoku.
  5. Pojistné šoupátko zabraňuje neúmyslnému otevření pod tlakem
  6. Těleso z eloxovaného hliníku odolného proti mořské vodě s ochranou proti korozi
  7. Možnost připojení odlučovače kondenzátu
  8. Integrovaný pomocný klíč (vnější šestihran) pro snadné otevření tělesa
CLEARPOINT cutaway model

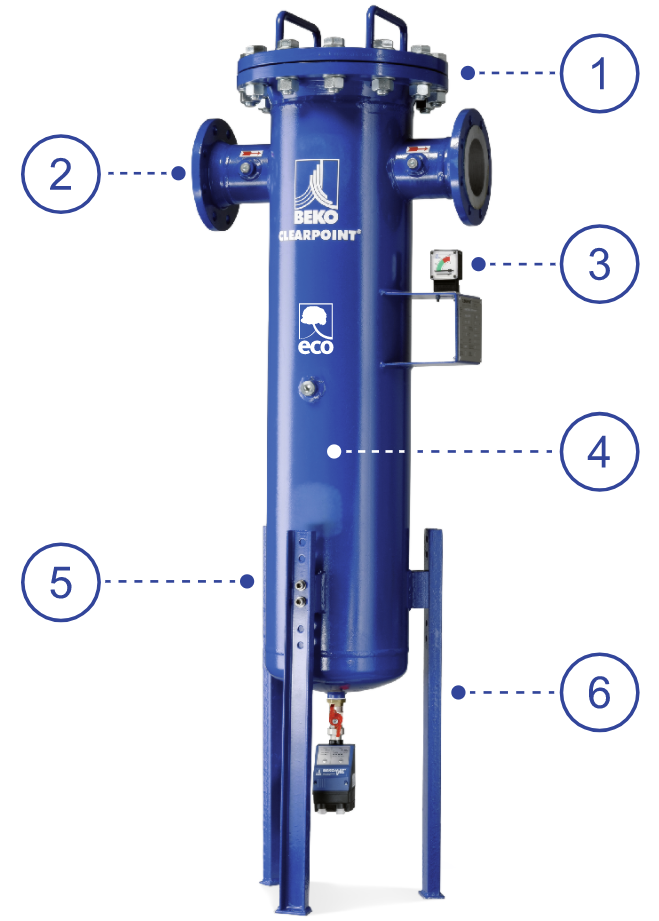

  1. Snadná výměna filtrační vložky díky horní servisní přírubě
  2. Jednoduchá instalace díky dvěma přípojkám stlačeného vzduchu ve stejné výšce
  3. Volitelně lze připojit manometr rozdílového tlaku, který ihned zobrazuje, zde je nutno vyměnit filtrační vložky
  4. Povrch filtračních vložek je nastaven na optimální poměr odlučovacího výkonu a rozdílového tlaku
  5. Kvalitní povrchová ochrana díky vnitřní/vnější úpravě zinkováním při vysokých teplotách a lakování zvenku
  6. Přírubové filtry lze ukotvit jak na potrubí, tak díky stavěcím nohám i na podlahu
CLEARPOINT flange

Optimálně v dvojdílné sadě

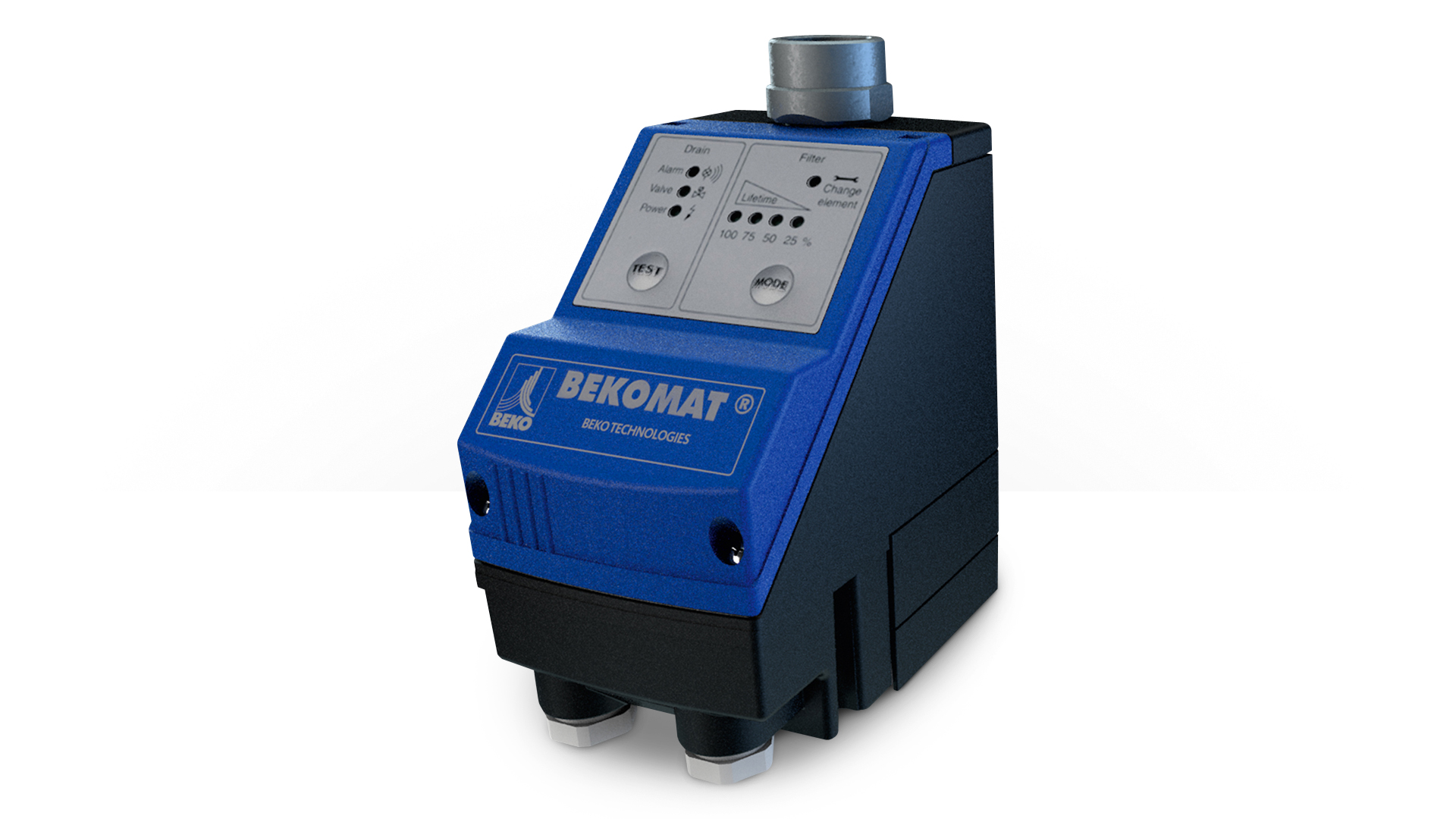

Další výhody plynou ze spojení s elektronicky úrovňově řízeným odvaděčem kondenzátu BEKOMAT 20 FM, který byl navržen speciální pro použití s filtry CLEARPOINT: kromě spolehlivého odvádění např. integrované sledování životnosti filtru a předávání poruchových hlášení.

BEKOMAT 20

Technická data

PN16
  S040 S050 S055 S075 M010 M012 M015 M018 M020 M022 M023 M025 M027 M030 M032
Připojení (v palcích) 3/8 (1/2) 1/2 1/2 3/4 (1) 1 1 1 1/2 (2) 1 1/2 (2) 2 2 2 2 1/2 (3) 2 1/2 (3) 3 3
Objemový průtok 7 bar (m3/h) 35 65 100 150 200 250 320 420 600 780 1020 1300 1620 1940 2400
Objem (l) 0,25 0,31 0,42 0,87 1,12 1,26 2,52 2,97 3,4 4,23 5,24 13,88 16,49 19,51 23,24
Váha (kg) 0,75 0,85 1,2 1,7 2,1 2,2 4,1 4,5 5,1 6,1 7,1 19,9 22,6 25,9 29,9
Kategorie podle směrnice o tlakových zařízeních 2014/68/EU, kapalinová skupina 2 - - - - - - - - I II II II II II II

* Objemový průtok je také relativní k nasycení a stupni filtrace

PN50
  HP50 S040 HP50 S050 HP50 S055 HP50 S075 HP50 M010 HP50 M012 HP50 M015 HP50 M018 HP50 M020 HP50 M022 HP50 M023
Připojení (v palcích) 3/8 (1/2)* 1/2 1/2 3/4 (1)* 1 1 1 1/2 (2)* 1 1/2 (2)* 2 2 2
Objemový průtok 50 bar (m3/h) 130 210 370 490 660 790 1050 1380 1900 2700 3500
Objem (l) 0,25 0,31 0,42 0,87 1,12 1,26 2,52 2,97 3,4 4,23 5,24
Váha (kg) 0,75 0,85 1,2 1,7 2,1 2,2 4,1 4,5 5,1 6,1 7,4
Kategorie podle směrnice o tlakových zařízeních 2014/68/EU Kapalinová skupina 2 - - - - I I I I I II II
Filtrační stupeň
  Množství odlučovaných olejových aerosolů Vstupní koncentrace (mg/ m3) Výstupní koncentrace (mg/ m3) Odlučování částic Velikost částic Třída podle ISO 8573-1
Hrubý filtr C 84.00 % 30 ≤5 99.00 % 2.0-5.0 μm 4.-.4
Jemný filtr F 99.50 % 10 0.05 99.83 % 0.5-2.0 μm 2.-.2
Nejjemnější filtr S 99.95 % 10 0.005 99.98 % 0.1-0.5 μm 1.-.2
