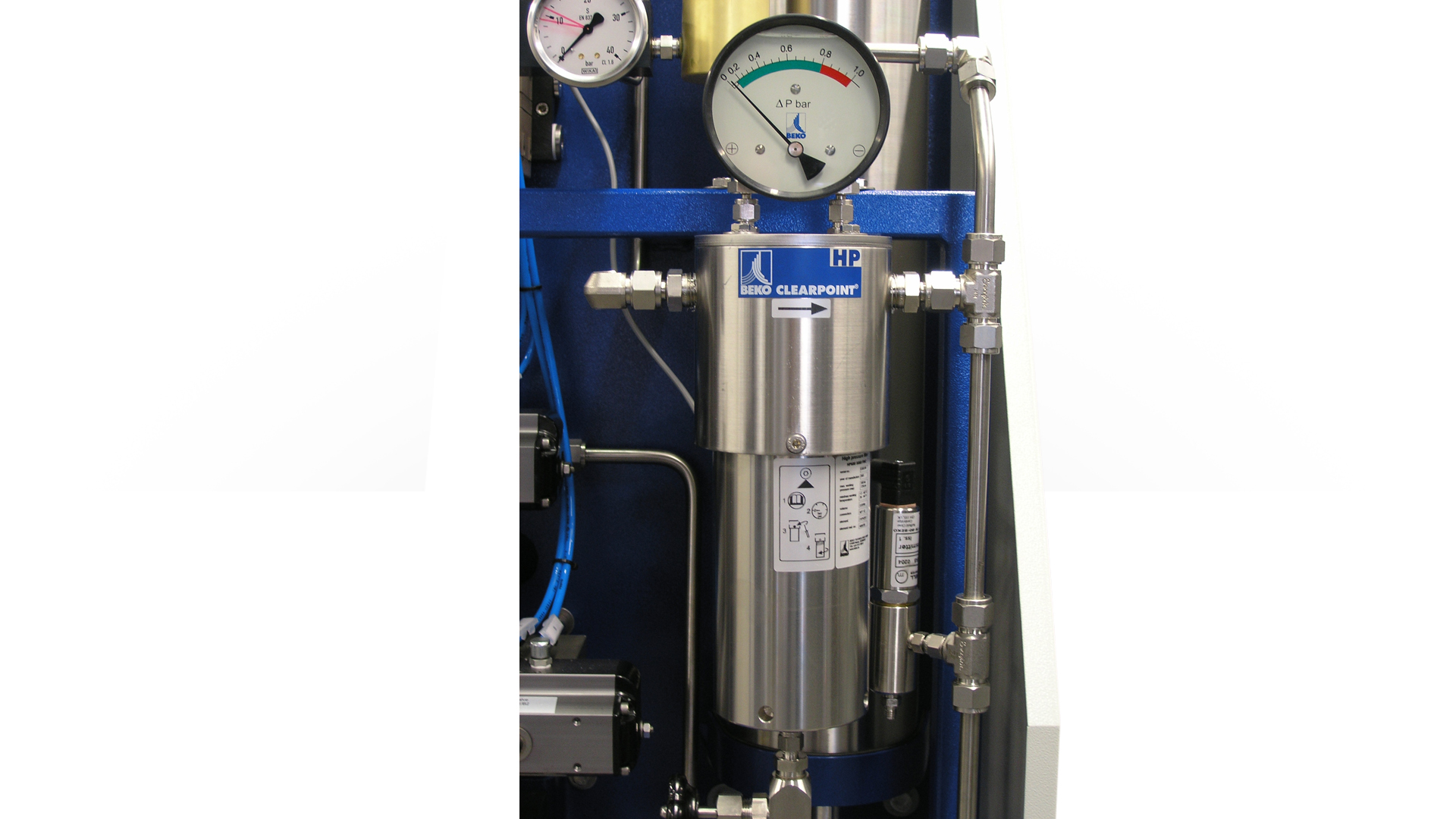

Vysokotlaký filtr CLEARPOINT® 100 až 500 bar

Čím vyšší tlak, tím vyšší jsou požadavky na filtraci stlačeného vzduchu. Díky velmi robustnímu tělesu a vysoké teplotní odolnosti až 120 °C poskytují vysokotlaké filtry CLEARPOINT řadu technických a ekonomických výhod při spolehlivém odlučování pevných nečistot, aerosolů, olejových par a pachů.

Systémové provedení pístových kompresorů způsobuje pulzace proudu stlačeného vzduchu. Vibrace, které jsou tak vytvářeny, mohou způsobit netěsnosti běžných filtračních těles. Filtrační tělesa CLEARPOINT mají speciální aretaci a zůstávají těsná.

Kvalita do nejmenšího detailu

Tělesa, kryty filtračních vložek a opěrné válce našich vysokotlakých filtrů jsou vyrobeny z nerezové oceli – a máme pro to dobrý důvod: předcházíme tak korozi a zaručujeme velmi dlouhou životnost, a to i v případě agresivních kondenzátů. Vysokotlaké filtry CLEARPOINT jsou k dostání pro tlakové stupně 100, 350 a 500 bar, volitelně s ručním vypouštěním a manometrem rozdílového tlaku. Vhodné řešení pro každý požadavek.

Vysokotlaké filtry CLEARPOINT 100 až 500 bar jsou k dostání s různým stupněm filtrace:



Stupeň filtrace Velikost částic
Hrubý filtr C 25 μm
Hrubý filtr G 5 μm
Hrubý filtr F 1 μm
Hrubý filtr S 0,01 μm
Filtry s aktivním uhlím Olejové páry, pachy

Výhody vysokotlakých filtrů CLEARPOINT®

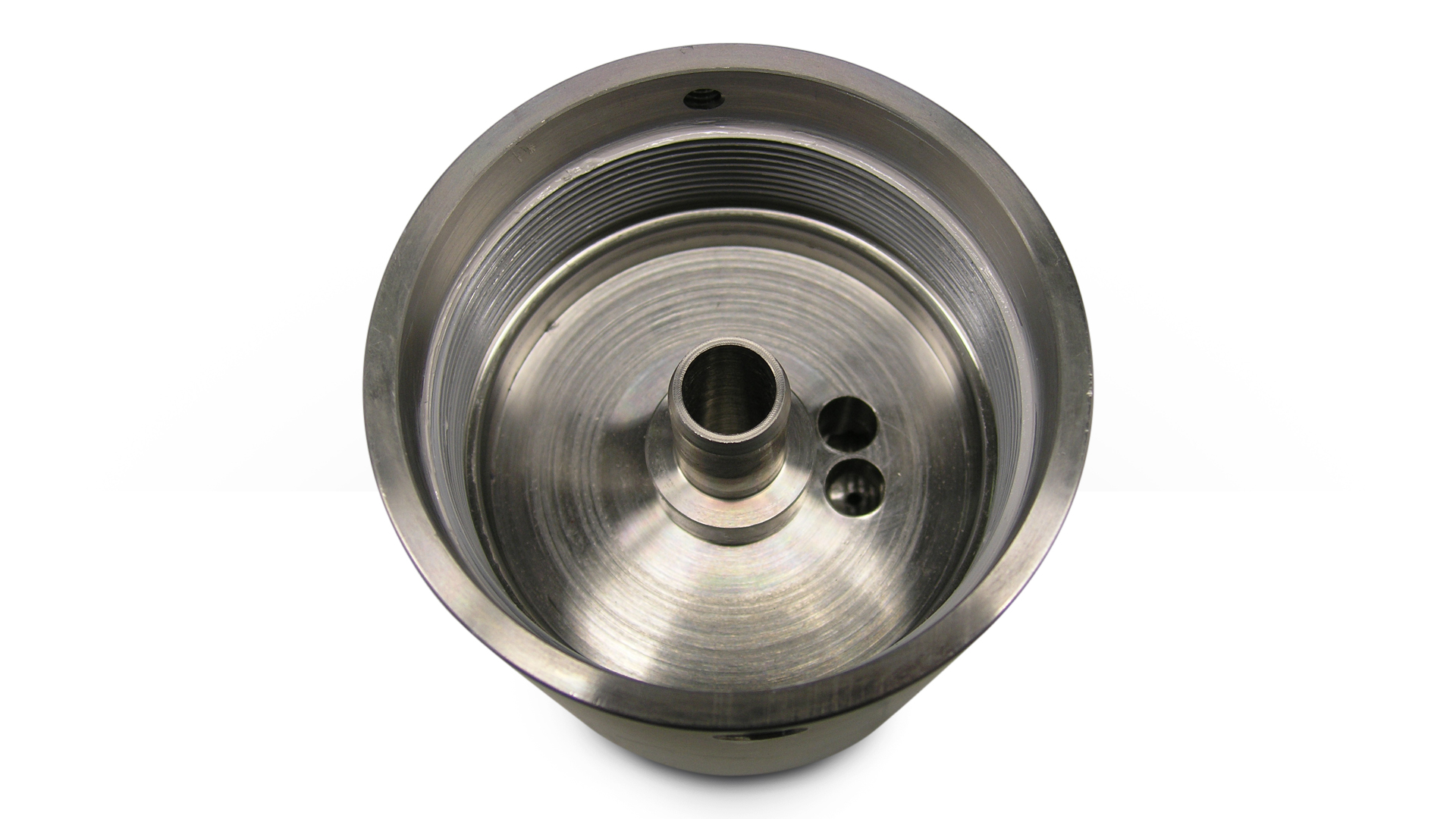

Žádná koroze, žádné omezení filtračního výkonu, žádné „užírání“ závitů

Sériově jsou všechny kovové součásti vyrobeny z nerezové oceli

Určení ekonomické výměny vložky

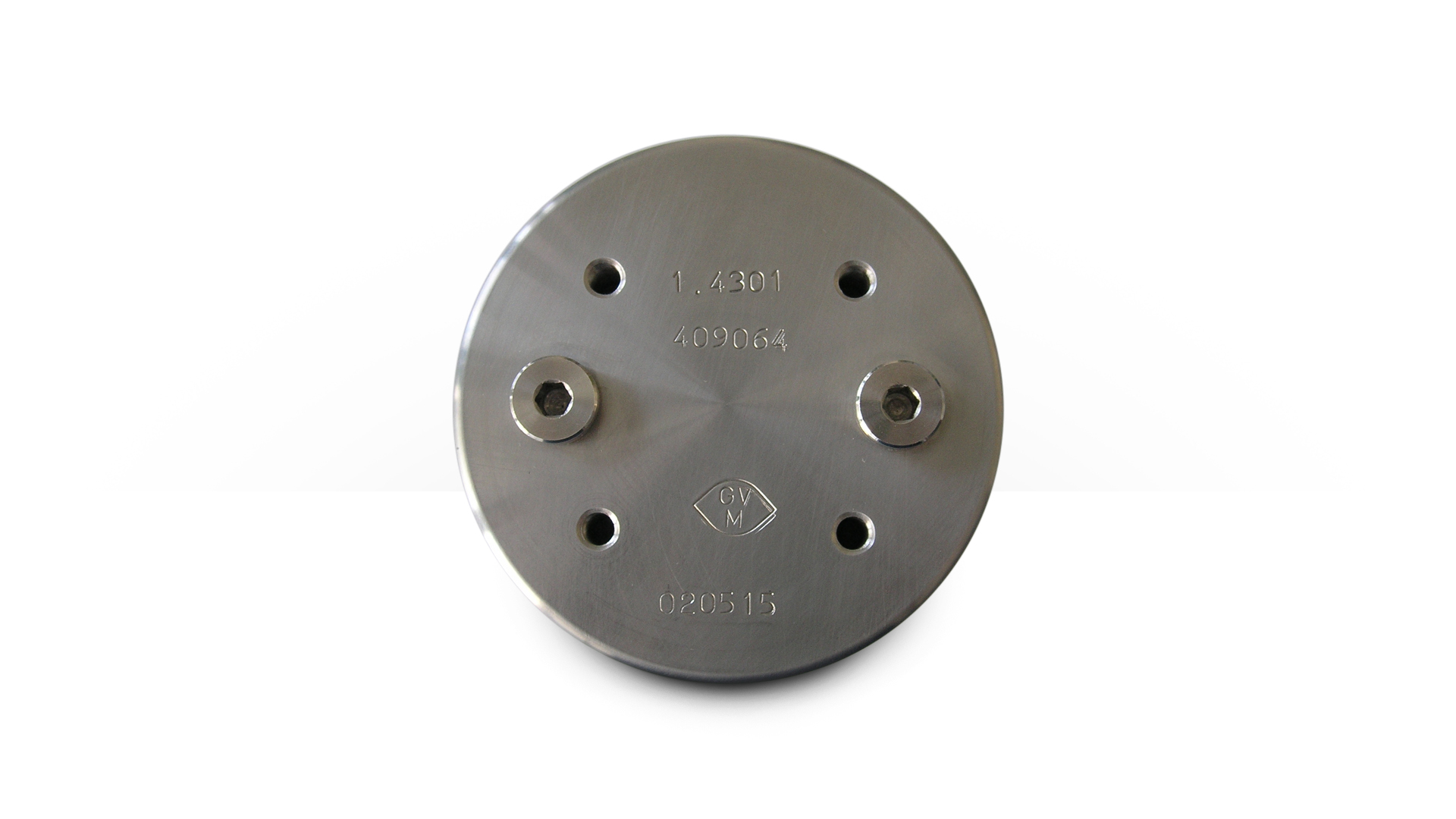

Sériově (od řady S045) s přípojkou pro manometr rozdílového tlaku.

Výměna vložky i v omezeném prostoru

Připojení vložky buď pomocí šroubového závitu (do řady S040) nebo pomocí zásuvky (od řady S045)

Doplňkové zajištění proti povolení šroubového spojení tělesa pulzujícím objemovým průtokem

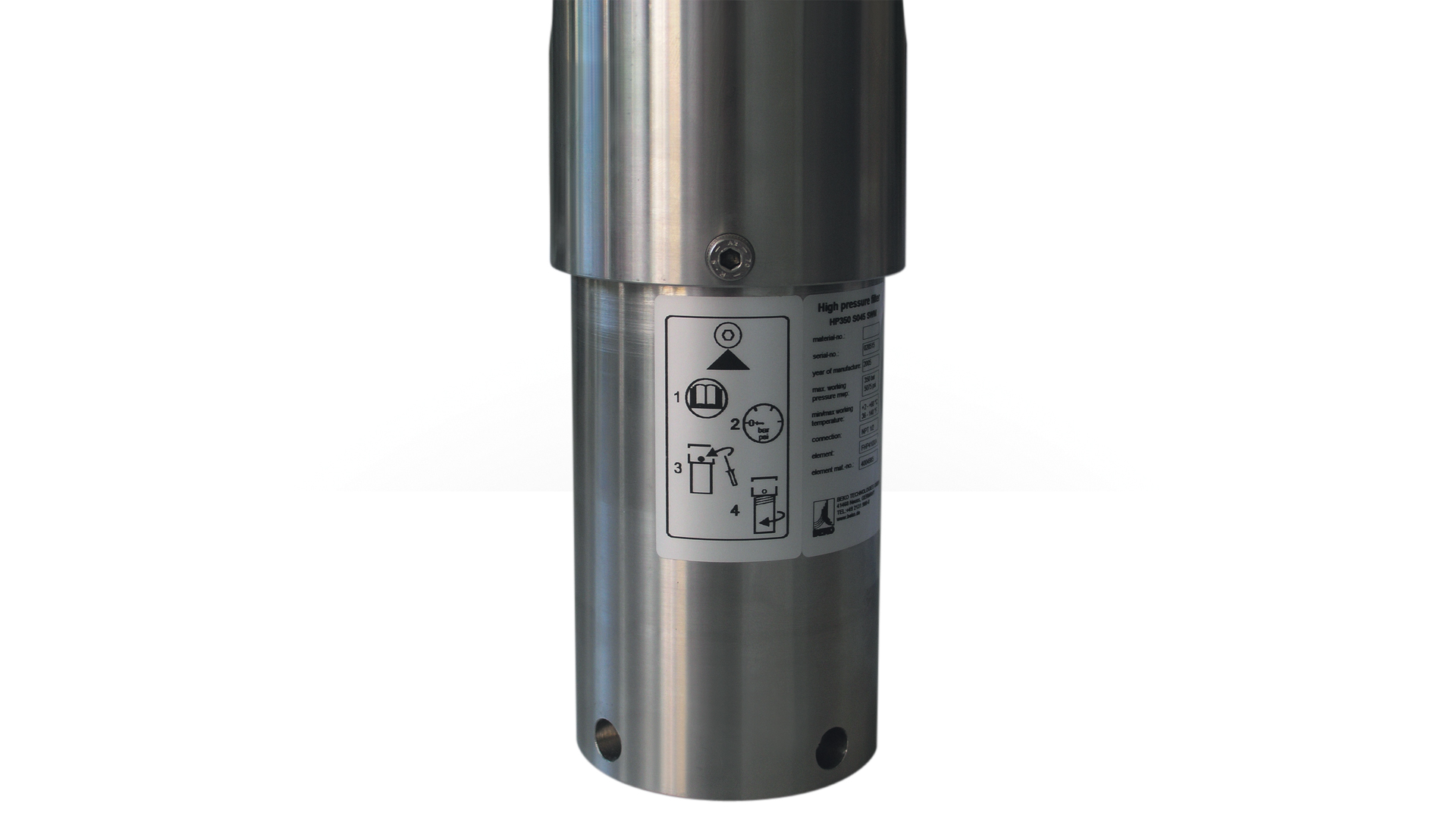

Postranní upínací šroub zabraňuje netěsnostem

Nepřetržitá dokumentace pro možnost zpětného sledování

Přejímací atest dle DIN EN 10204 Sériové číslo vyražené na tělese

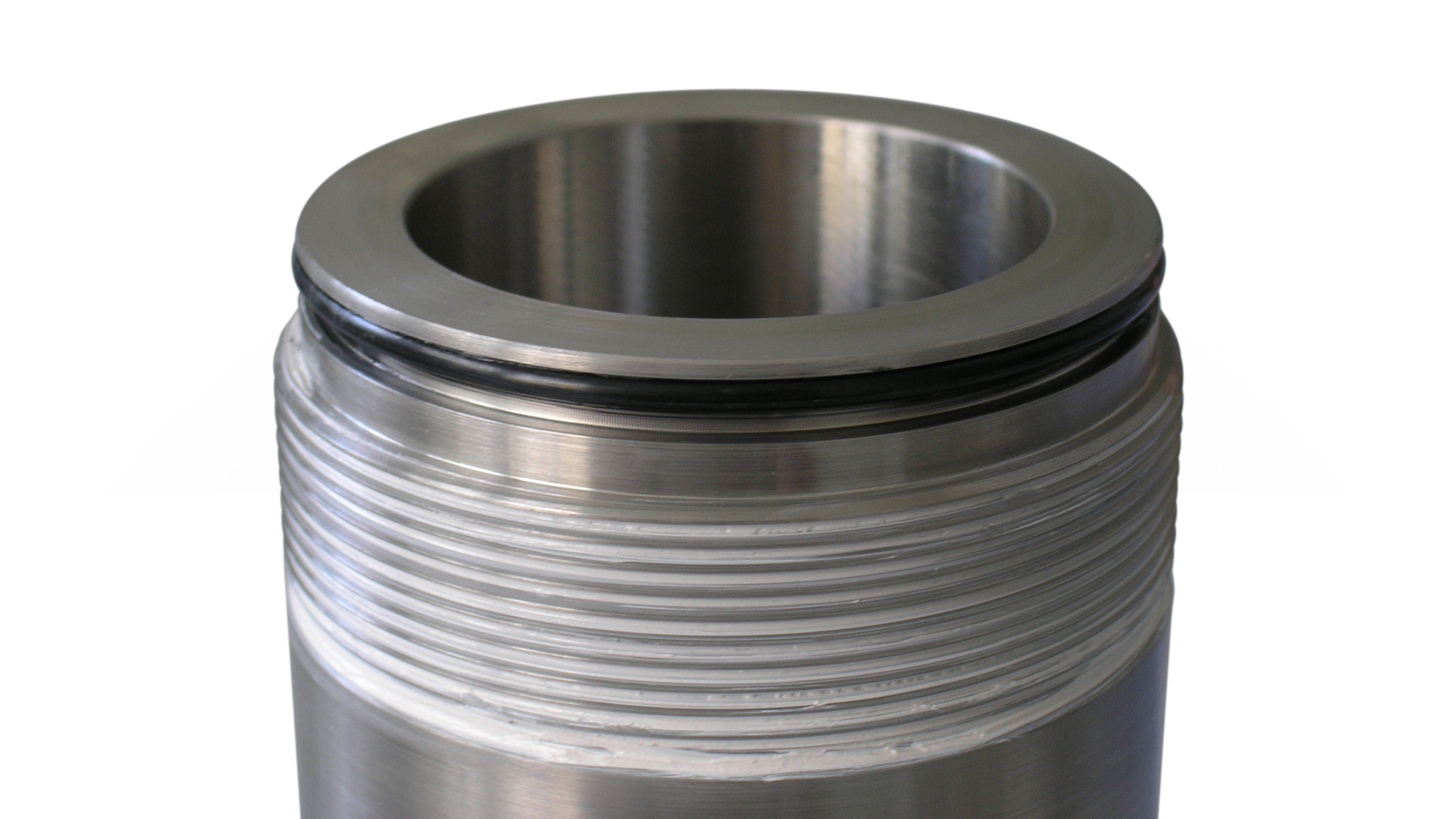

Radiálně těsnicí O kroužek tělesa

Výhoda: O kroužek se při výměně vložky nezničí (riziko při použití axiálně těsnicích O kroužků). Podporuje pevnost těsnění Nedochází k netěsnostem

Technické údaje CLEARPOINT® HP

Objemový průtok 40–4 420 m³/h
Max. provozní tlak 100, 350, 500 bar [přetlak]
Kryt Ušlechtilá ocel 1.4301
Přípustná provozní teplota Obecně max. +120 °C
(HP350S075 a HP350M010 max. + 60 °C)
Provedení s manometrem rozdílového tlaku max. + 80 °C

* Informace o dalších údajích o výkonu naleznete ve složce Produkt

Ke stažení CLEARPOINT® HP

Filtrace stlačeného vzduchu
Produktová řada
3 MB
Vysokotlaké filtry CLEARPOINT 100 až 500 bar
Prospekt
351 KB
Manual CLEARPOINT HP 100 / HP 350 / HP 500
Návod (ang.)
3 MB
