CLEARPOINT® 3eco: la nueva generación de filtros

Con la nueva generación de la serie de filtros de aire comprimido CLEARPOINT 3eco hemos mejorado nuestras soluciones para la filtración eficiente de aire comprimido y hemos podido reducir las tasas de separación de aerosoles de aceite hasta 10 veces más. Al mismo tiempo se ha podido reducir la presión diferencial hasta un 50 % y a su vez se ha optimizado claramente la eficiencia energética. Por ello los hemos distinguido con nuestra etiqueta ECO.

Eficiencia energética y filtración segura del aire comprimido

CLEARPOINT 3eco ofrece una filtración segura y fiable y un aire comprimido de mejor calidad con unos costes de servicio más reducidos. Debido al alto rendimiento de separación ahora es posible cubrir todos los requisitos de la filtración del aire comprimido con solo 3 grados de filtración: C (grueso), F (fino) y S (super fino).

CLEARPOINT 3eco da resuesta a las necesidades más egigentes pudiendo alcanzar la clase 1 en partículas según la ISO 8573.

Por supuesto, los nuevos filtros 3eco han sido validados por el instituto independiente IUTA conforme a ISO 12500.

Link to IUTA certificate

CLEARPOINT eco filter

¿Qué hace que la filtración sea cara? Los costes de funcionamiento constituyen la mayor parte del coste de un sistema de aire comprimido. Esto incluye los costes de energía del compresor. Para mantener estos costes lo más bajos posible, la presión diferencial debe ser lo más baja posible. Con sus innovadores elementos filtrantes, los filtros de aire comprimido CLEARPOINT eco ofrecen un enorme potencial de ahorro.

Los elementos filtrantes con baja presión diferencial reducen los costes de funcionamiento

En el tratamiento del aire comprimido, el mayor potencial de ahorro reside en la reducción de los costes energéticos. Dependiendo de la utilización del sistema, éstos pueden suponer hasta el 80% de los costes totales. El consumo de energía se ve influido en gran medida por la presión diferencial durante la filtración de aerosoles y partículas de aceite.

Los nuevos filtros CLEARPOINT 3eco reducen aún más los costes de explotación en comparación con los ya buenos filtros CLEARPOINT 3E. El ahorro de energía por año es, en algunos casos, superior a los costes de adquisición de los elementos filtrantes. Y con su eficacia de separación de aerosoles de aceite de hasta el 99,95 %, aumentan la fiabilidad del proceso.

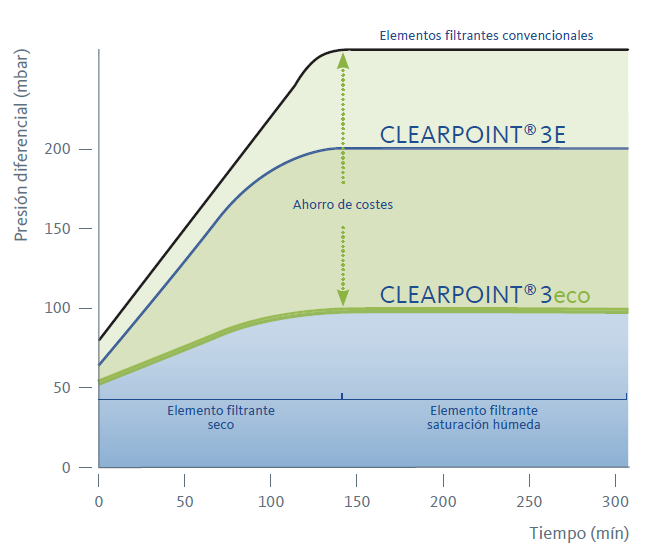

El gráfico muestra los datos del filtro con grado de filtración S en tamaño S040 con un caudal volumétrico optimizado energéticamente.

Elementos filtrantes con diseño innovador

El considerable aumento del rendimiento de los elementos filtrantes ha sido posible gracias a los nuevos materiales: la nueva tecnología de plisado (soft pleat) aprovecha toda la superficie del filtro y permite así una mayor eficacia de separación a presiones diferenciales más bajas que la tecnología de plisado convencional, en la que las puntas de los pliegues están recubiertas con un adhesivo. El vellón de soporte de plástico abierto (2) mantiene la forma del material filtrante plisado (4) sin reducir la superficie filtrante. Las fibras de vidrio más finas, en combinación con el gran volumen de filtrado, conducen a velocidades de flujo óptimas en el medio filtrante y favorecen una filtración en profundidad eficaz para lograr índices de separación siempre elevados.

  • La transición óptima del medio filtrante a la capa de drenaje (3) está siempre garantizada, ya que la capa de drenaje se encuentra protegida detrás del cilindro de soporte exterior.
  • El revestimiento de fibra repelente al aceite y al agua permite un transporte óptimo de las partículas líquidas a través del medio filtrante.
  • El cilindro de soporte interior (5) y exterior (1) de acero inoxidable protege el elemento filtrante en caso de fluctuaciones de presión.
CLEARPOINT Filter element

Modo de funcionamiento

El nuevo procedimiento de fabricación mediante la tecnología Softpleat permite la unión óptima de muchas superficies y una profundidad del lecho filtrante elevada. Estas características permiten una separación muy eficiente de partículas y de los aerosoles de aceite.

En nuestro canal de YouTube, encontrará más videos sobre nuestra compañía, preparación de aire comprimido y tecnología de medición.

Tipos de filtros

Todos los filtros constan de una carcasa de filtro y un elemento filtrante. Dependiendo de las condiciones estructurales y del caudal las carcasas de los filtros se conectan a la tubería mediante un filtro de rosca o de brida.

Filtros roscados. Los filtros roscados se integran directamente en la línea de aire comprimido. Esto puede hacerse directamente después del compresor o en el ramal de una línea de suministro independiente o directamente antes de una aplicación. A menudo se combinan varios filtros de rosca para conseguir la especificación deseada paso a paso mediante la filtración escalonada. Los filtros de rosca están disponibles para una amplia gama de etapas de presión.

Filtro de brida. Los filtros de brida se utilizan para caudales especialmente grandes y líneas de aire comprimido correspondientemente grandes. Se conectan a la línea de aire comprimido mediante una brida y pueden sostenerse en la pared o apoyarse en el suelo. También en este caso existen diferentes grados de filtración y etapas de presión.

Filtros roscados PN16 | PN50

  • Filtración eficiente entre un 30 % y un 130 % del caudal volumétrico optimizado energéticamente
  • Hasta un 30 % más de caudal volumétrico
  • Conexión de varios filtros de manera sencilla, segura y con pocos requisitos de espacio
  • Rango de rendimiento de 35 a 3.120 m³/h a 7 bar
CLEARPOINT Gehäuse

Filtros de bridaPN 16

  • Filtración eficiente entre el 30 % y el 111 % para los flujos de volumen de energía optimizados
  • Protección contra la corrosión gracias al galvanizado a alta temperatura
  • Rango de rendimiento de 1.420 a 34.680 m³/h a 7 bar
CLEARPOINT FLANSCH

Detalles prácticos

  1. Fijación a la pared rápida y cómoda (opcional)
  2. Se pueden montar varios niveles de filtrado de manera sencilla y con pocos requisitos de espacio con sets de conexión
  3. Entrada de aire optimizada para pérdidas de presión mínimas. Cambio del elemento filtrante fácil y rápido mediante un diseño de ajuste a presión
  4. Rosca trapezoidal de doble paso en la versión de 16 bar, conlleva un cambio de dirección al montar el cabezal de carcasa y con ello permite una modificación de la dirección del flujo
  5. Un seguro de corredera evita una apertura involuntaria bajo presión.
  6. Carcasa con protección frente a la corrosión de aluminio anodizado resistente al agua de mar
  7. Posibilidad de conexión de un purgador de condensados
  8. Canto hexagonal para una apertura fácil de la carcasa
CLEARPOINT cutaway model
  1. Cambio del elemento filtrante sencillo mediante la brida de servicio situada en la parte superior
  2. Fácil instalación gracias a dos conexiones de aire comprimido de igual altura
  3. El manómetro de presión diferencial opcional muestra directamente si los elementos filtrantes se deben sustituir
  4. Superficie del elemento filtrante adaptada a la relación óptima del rendimiento de separación y la presión diferencial
  5. Protección superficial de elevada calidad mediante galvanizado a temperatura elevada en el interior/exterior así como el lacado
  6. Los filtros de brida pueden anclarse tanto al tubo como también a las patas de ajuste en el suelo
CLEARPOINT flange

Óptimos en paquete doble

Otras ventajas se derivan de la conexión con el purgador de condensados con regulación electrónica de nivel BEKOMAT 20 FM, especialmente concebido para el uso con CLEARPOINT: además de la derivación fiable, por ejemplo, el control integrado de los tiempos de parada de los filtros y la comunicación de mensajes de avería.

BEKOMAT 20

Datos técnicos

PN16
  S040 S050 S055 S075 M010 M012 M015 M018 M020 M022 M023 M025 M027 M030 M032
Conexión (en pulgadas) 3/8 (1/2) 1/2 1/2 3/4 (1) 1 1 1 1/2 (2) 1 1/2 (2) 2 2 2 2 1/2 (3) 2 1/2 (3) 3 3
Caudal volumétrico 7 bar (m3/h) 35 65 100 150 200 250 320 420 600 780 1020 1300 1620 1940 2400
Volumen (l) 0,25 0,31 0,42 0,87 1,12 1,26 2,52 2,97 3,4 4,23 5,24 13,88 16,49 19,51 23,24
Peso(kg) 0,75 0,85 1,2 1,7 2,1 2,2 4,1 4,5 5,1 6,1 7,1 19,9 22,6 25,9 29,9
Categoría según Directiva 2014/68/EU, grupo de fluidos 2 - - - - - - - - I II II II II II II

*El volumen de flujo también es relativo a la saturación y al grado de filtrado.

PN50
  HP50 S040 HP50 S050 HP50 S055 HP50 S075 HP50 M010 HP50 M012 HP50 M015 HP50 M018 HP50 M020 HP50 M022 HP50 M023
Conexión (en pulgadas) 3/8 (1/2)* 1/2 1/2 3/4 (1)* 1 1 1 1/2 (2)* 1 1/2 (2)* 2 2 2
Caudal volumétrico 50 bar [g]* (m³/h) 130 210 370 490 660 790 1050 1380 1900 2700 3500
Volumen (l) 0,25 0,31 0,42 0,87 1,12 1,26 2,52 2,97 3,4 4,23 5,24
Peso (kg) 0,75 0,85 1,2 1,7 2,1 2,2 4,1 4,5 5,1 6,1 7,4
Categoría según DGRL 2014/68/EU Grupo de fluido 2 - - - - I I I I I II II
Filtration rate
  Cuota de separación para aerosoles de aceite Concentración de entrada (mg/m3) Concentración de salida (mg/m3) Separación de partículas Tamaño de partícula Clase según ISO 8573-1
Filtro grueso C 84.00 % 30 ≤5 99.00 % 2.0-5.0 μm 4.-.4
Filtro fino F 99.50 % 10 0.05 99.83 % 0.5-2.0 μm 2.-.2
Filtro super fino 99.95 % 10 0.005 99.98 % 0.1-0.5 μm 1.-.2
