CLEARPOINT^® 3eco: la nouvelle génération de filtres

Avec la nouvelle génération de la série de filtres d'air comprimé CLEARPOINT 3eco, nous avons à nouveau amélioré nos solutions pour une filtration efficace de l'air comprimé et avons réussi à multiplier par 10 les taux de rétention des aérosols d'huile. En même temps, la pression différentielle a pu être réduite jusqu'à 50 % et par conséquent, l'efficacité énergétique a été nettement optimisée. Pour cette raison, nous les avons également dotés du label ECO.

Une filtration de l'air comprimé, à haute efficacité énergétique et fiable

Grâce à l'utilisation de nouveaux matériaux et technologies de fabrication ainsi qu'à une conception des corps, protégée contre la corrosion et favorisant la circulation de l'air comprimé, le CLEARPOINT 3eco offre une filtration sûre et fiable et une meilleure qualité d'air comprimé, pour des coûts d'exploitation considérablement réduits.

Grâce à des capacités de rétention particulièrement élevées, il est maintenant possible de couvrir l'ensemble des exigences de la filtration de l'air comprimé avec seulement 3 degrés de filtration – C (préfiltration), F (micronique) et S (submicronique). Bien entendu, les nouveaux filtres 3eco ont été validés par l'institut indépendant IUTA selon ISO 12500.

Lien vers le certificat IUTA

Une nette diminution des coûts

Les nouveaux filtres CLEARPOINT 3eco diminuent à nouveau sensiblement les coûts d'exploitation par rapport aux filtres CLEARPOINT 3E qui étaient déjà excellents. L'économie d'énergie réalisée par an est en partie plus élevée que les coûts d'acquisition des éléments filtrants. Et de plus, ils accroissent même encore la sécurité des processus.

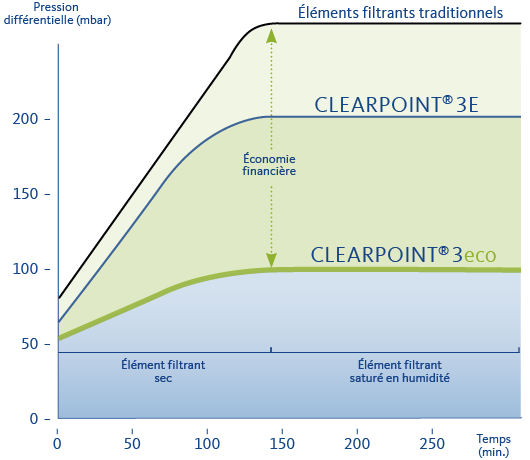

Le graphique les présente pour le filtre S040 avec le degré de filtration S pour un débit optimisé en efficacité énergétique

De nouveaux matériaux et technologies de fabrication ont permis ces avancées

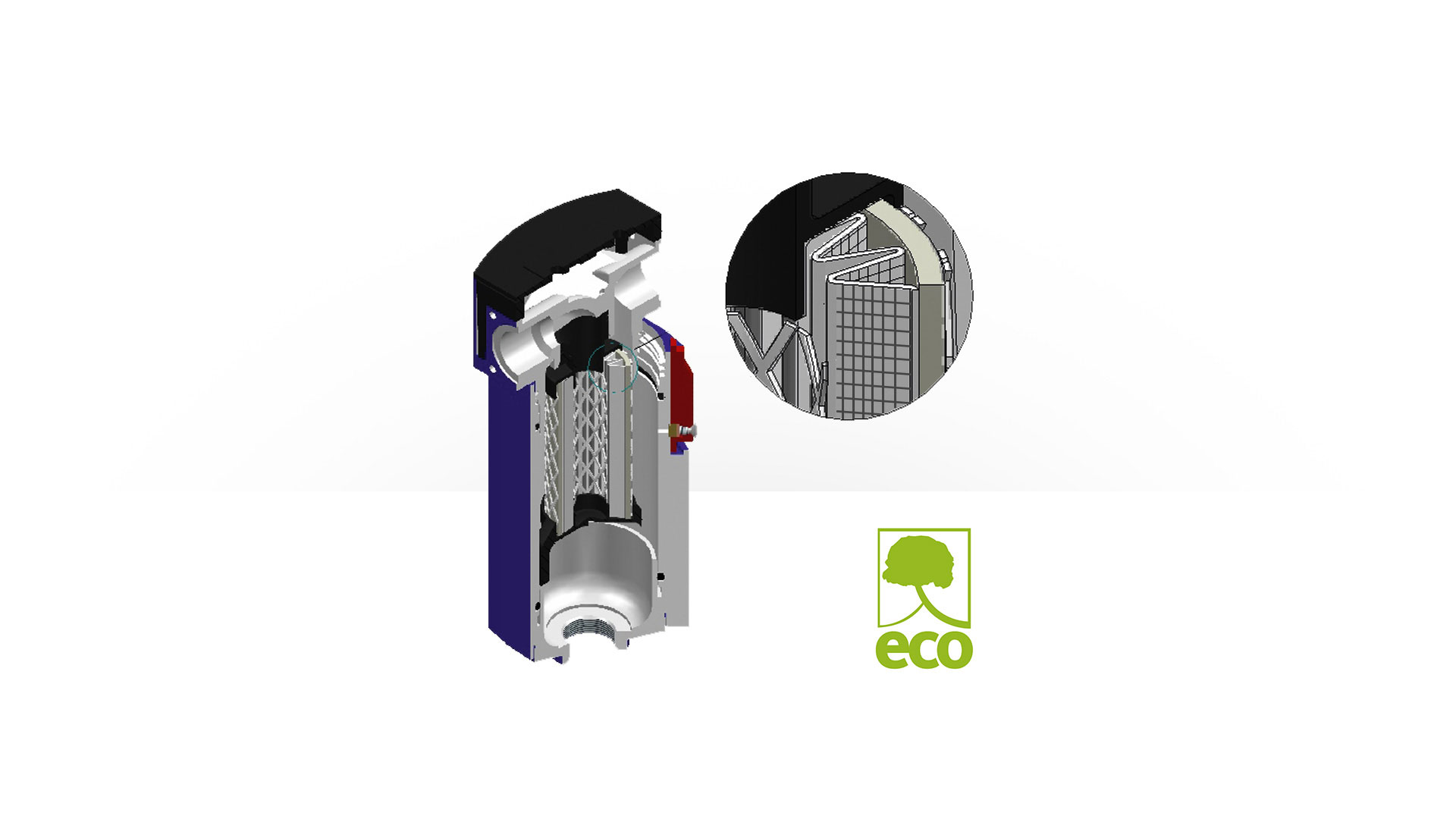

L'augmentation considérable des performances des filtres CLEARPOINT 3eco est devenue possible grâce à l'utilisation de nouveaux matériaux : C'est ainsi qu'un treillis support en matière plastique, innovant et ouvert (Mesh), disposé sur la face externe du média filtrant, assure la rigidité nécessaire des différentes couches de filtration, sans pour autant réduire la surface de filtration. Le nouveau procédé de fabrication, basé sur la technologie Softpleat, offre une combinaison optimale entre grande surface (important pour la rétention des particules) et grande profondeur du lit de filtration (assure la filtration en profondeur, en particulier des aérosols d'huile).

Principe de fonctionnement

Le nouveau procédé de fabrication, basé sur la technologie Softpleat, offre une combinaison optimale entre grande surface (important pour la rétention des particules) et grande profondeur du lit de filtration (assure la filtration en profondeur, en particulier des aérosols d'huile).

Conception des filtres

Tous les filtres sont constitués d'un corps et d'un élément filtrant. Selon les caractéristiques de l'installation et en fonction du débit spécifique, le raccordement des corps de filtre à la conduite d'air comprimé s'effectue soit par raccords taraudés, soit par brides.

Filtres à raccords taraudés. Les filtres à raccords taraudés sont intégrés directement dans la conduite d'air comprimé. Cela peut être effectué directement en aval du compresseur ou au niveau de la dérivation d'une ligne d'alimentation séparée ou même directement en amont d'une application. Souvent, plusieurs filtres à raccords taraudés sont combinés entre eux afin d'atteindre progressivement la spécification souhaitée, au moyen d'une filtration étagée. Les filtres à raccords taraudés sont disponibles pour différents paliers de pression.

Filtres à brides. Les filtres à brides sont utilisés pour des débits particulièrement importants et des conduites d'air comprimé dimensionnées en conséquence. Ils sont reliés à la conduite d'air comprimé par des brides et peuvent être montés au mur ou posés au sol. Là aussi, il existe différents degrés de filtration et paliers de pression.

Filtres à raccords taraudés PN16 | PN50

Filtration efficace, entre 30 % et 130 % du débit, avec une consommation d'énergie optimisée
Débit jusqu'à 30 % plus élevé
Raccordement simple, fiable et peu encombrant de plusieurs filtres
Capacités disponibles de 35 à 3.120 m³/h sous 7 bar

Filtres à brides PN 16

Filtration efficace, entre 30 % et 111 % du débit, avec une consommation d'énergie optimisée
Protection anticorrosion par galvanisation haute température
Capacités disponibles de 1 420 à 34.680 m³/h sous 7 bar

Détails axés sur la pratique

Fixation murale rapide et facile (option)
Plusieurs étages de filtration sont peu encombrants et faciles à monter à l'aide de kits de liaison
Admission d'air favorisant la circulation de l'air comprimé, pour des pertes d'air minimales. Remplacement simple et rapide de l'élément filtrant, grâce à la technologie Push-Fit
Le filetage trapézoïdal à double filet dans la version 16 bar, rend possible un changement du sens de circulation lors du montage de la tête du corps.
Un loquet de verrouillage évite toute ouverture involontaire sous pression.
Corps avec protection anticorrosion, en aluminium anodisé, résistant à l'eau de mer
Possibilité de raccordement pour purgeur de condensats
Six pans de manœuvre intégré, pour une ouverture facile du corps

Remplacement facile de l'élément filtrant par la bride de maintenance située sur le haut
Installation simple grâce à deux raccords d'air comprimé à la même hauteur
Le manomètre de pression différentielle, en option, affiche directement si les cartouches filtrantes doivent être remplacées.
Surface des éléments filtrants adaptée au rapport optimal entre capacité de rétention et pression différentielle
Excellente protection anticorrosion par une galvanisation haute température à l'intérieur/extérieur ainsi qu'une peinture à l'extérieur
Les filtres à brides peuvent être fixés aussi bien à la conduite qu'au sol, à l'aide de pieds.

Caractéristiques techniques

PN16

	S040	S050	S055	S075	M010	M012	M015	M018	M020	M022	M023	M025	M027	M030	M032
Raccord (en pouces)	3/8 (1/2)	1/2	1/2	3/4 (1)	1	1	1 1/2 (2)	1 1/2 (2)	2	2	2	2 1/2 (3)	2 1/2 (3)	3	3
Débit 7 bar (m3/h)	35	65	100	150	200	250	320	420	600	780	1020	1300	1620	1940	2400
Volume (l)	0,25	0,31	0,42	0,87	1,12	1,26	2,52	2,97	3,4	4,23	5,24	13,88	16,49	19,51	23,24
Poids (kg)	0,75	0,85	1,2	1,7	2,1	2,2	4,1	4,5	5,1	6,1	7,1	19,9	22,6	25,9	29,9
Catégorie selon directive Équipements sous pression 2014/68/UE Groupe de fluides 2	-	-	-	-	-	-	-	-	I	II	II	II	II	II	II

*Le débit volumique dépend du degré de filtration utilisé et de la saturation de l'air comprimé.

PN50

	HP50 S040	HP50 S050	HP50 S055	HP50 S075	HP50 M010	HP50 M012	HP50 M015	HP50 M018	HP50 M020	HP50 M022	HP50 M023
Raccord (en pouces)	3/8 (1/2)*	1/2	1/2	3/4 (1)*	1	1	1 1/2 (2)*	1 1/2 (2)*	2	2	2
Débit 50 bar* (m³/h)	130	210	370	490	660	790	1050	1380	1900	2700	3500
Volume (l)	0,25	0,31	0,42	0,87	1,12	1,26	2,52	2,97	3,4	4,23	5,24
Poids (kg)	0,75	0,85	1,2	1,7	2,1	2,2	4,1	4,5	5,1	6,1	7,4
Catégorie selon DESP 2014/68/UE Groupe de fluides 2	-	-	-	-	I	I	I	I	I	II	II

Degré de filtration

	Taux de rétention des aérosols d'huile	Concentration à l'entrée (mg/m3)	Concentration à la sortie (mg/m3)	Rétention des particules	Taille des particules	Classe selon ISO 8573-1
Préfiltre C	84.00 %	30	≤5	99.00 %	2.0-5.0 μm	4.-.4
Filtre micronique F	99.50 %	10	0.05	99.83 %	0.5-2.0 μm	2.-.2
Filtre submicronique S	99.95 %	10	0.005	99.98 %	0.1-0.5 μm	1.-.2*

La combinaison idéale

De nombreux avantages découlent de l'association avec le purgeur de condensats à régulation électronique de niveau BEKOMAT 20 FM, conçu spécialement pour être utilisé avec le CLEARPOINT: en plus de la purge fiable p. ex. le système d'autodiagnostic intégré permettant de surveiller l'état de saturation des filtres et le report d'alarmes.
