CLEARPOINT® filtri sterili e per vapore

Le applicazioni industriali che richiedono aria compressa sterile sono in costante aumento e spesso presentano condizioni operative difficili. In questi casi, oltre all’elevata efficacia nella separazione di batteri, virus e ulteriori microorganismi, i filtri devono essere adatti a portate elevate e garantire basse cadute di pressione. Anche in caso di utilizzo minimo, i filtri CLEARPOINT® assicurano elevate prestazioni.



Un corpo per due filtri

I filtri sterili CLEARPOINT rappresentano una soluzione ottimale e affidabile per l'industria alimentare, caseifici, birrifici, ma anche per il settore chimico e farmaceutico: sono adatti per il contatto indiretto con gli alimenti, utilizzabili fino a 180°C (356°F) e di lunga durata, grazie alla combinazione con i filtri per vapore CLEARPOINT (entrambi i filtri sono integrati in un unico corpo in robusto acciaio inox).



Aria compressa sterile

I filtri sterili CLEARPOINT soddisfano tutti i requisiti richiesti e sono approvati a livello internazionale per il contatto indiretto con alimenti secondo la FDA CFR parte 21 e 1935/2004/CE. Affinché i filtri sterili rimangano tali, devono essere periodicamente sterilizzati con vapore saturo. La soluzione offerta da BEKO TECHNOLOGIES è il filtro per vapore CLEARPOINT. Per garantire la massima sicurezza del processo, i filtri sterili e per vapori condividono lo stesso corpo in pregiato acciaio inox.

Funzionamento

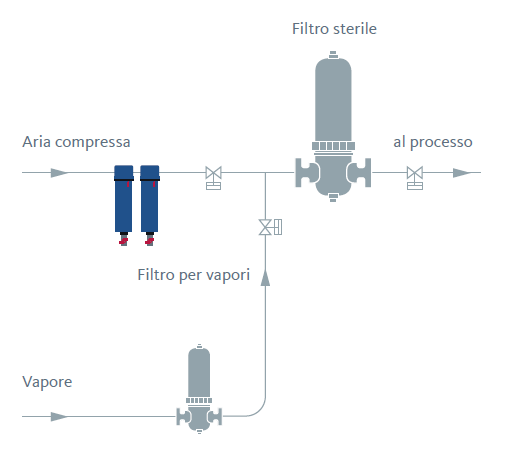

Sterilizzazione con flusso monodirezionale:

la soluzione più sicura è la sterilizzazione con flusso monodirezionale e vapore saturo. La direzione del flusso del vapore caldo è identica a quella del flusso dell'aria compressa; le valvole a monte e a valle del filtro sterile sono chiuse e i tappi di tenuta sulla testa e sul fondo del corpo sono svitati. Quindi viene aperta la valvola tra il filtro del vapore e il filtro sterile e il vapore scorre attraverso il filtro sterile uccidendo i batteri. (Figura a sinistra).

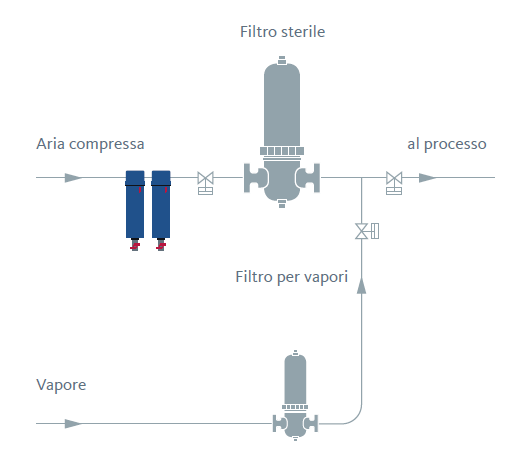

Sterilizzazione a vapore in controflusso:

in alcuni casi, invece, conviene usare la sterilizzazione in controflusso. Qui il vapore caldo attraversa il filtro sterile in direzione opposta rispetto a quella dell'aria compressa, ad esempio quando si deve sterilizzare non solo il filtro ma anche il serbatoio a valle.

Pulire e sterilizzare con il vapore

I filtri per vapore prolungano la durata dei filtri sterili, perchè prevengono la contaminazione da particelle o abrasione da valvole e ruggine in modo sicuro ed affidabile. Vengono uccisi persino batteri resistenti, come il bacillus thermophilus. I filtri per vapore nella versione a 1 µm si prestano inoltre per il vapore da cucina e per il contatto diretto con prodotti alimentari, ad esempio nella pastorizzazione del latte. Grazie alle calotte terminali saldate dell'elemento filtrante, la rigenerazione e la pulizia del filtro per vapore può avvenire mediante controlavaggio o bagno a ultrasuoni.

Vantaggi dei filtri sterili e per vapore CLEARPOINT®

Corpo filtrante
  • Tutti i componenti sono conformi alle normative FDA CFR titolo 21 e 1935/2004/CE
  • Pregiato acciaio inox, adatto per il contatto con gli alimenti
  • Connessione per scaricatori di condensa e valvole di sfiato
Elemento filtrante sterile
  • Igiene asettica
  • Conforme ai requisiti cGMP
  • Elevata capacità di eliminazione delle impurità con pressioni differenziali minime
  • Massima capacità di separazione anche in caso di utilizzo minimo
Elemento filtrante a vapore
  • L'elevata qualità del vapore allunga la durata dei filtri sterili
  • Rigenerabile tramite controlavaggio e ultrasuoni
  • Portata elevata con piccole differenze di pressione
  • Adatto anche per vapore culinario
Alloggiamento filtro

Caratteristiche tecniche

Pressione d'esercizio max. (bar) con dimensione 60-1920 16 bar
Pressione d'esercizio max. (bar) con dimensione 2880 12 bar
Materiale Pregiato e igienico acciaio inox, superficie esterna lucida
Connessione per corpo filtro CLEARPOINT PIF con attacco a flangia DN10…DN80
Connessione per CLEARPOINT PIT, corpo filtro PIW* con attacco filettato, estremità saldata G ¼ ... G3

Filtro sterile

Utilizzabile fino a 180°C (356 °F)
Cilindri stabilizzatori e calotte terminali in acciaio inox 1.4301
Velocità di separazione ≥ 99,99998 % riferita a ≤ 0,2 μm
Idoneo per sterilizzazione con flusso monodirezionale o in controflusso e VPHP
Test d’integrità secondo le linee guida HIMA
Almeno 100 cicli di sterilizzazione a 121 °C e 30 minuti di evaporazione



Filtro per vapore 

Utilizzabile fino a 180 °C (356 °F)
Pressione di scoppio 10 bar (a 20 °C)
Grado di porosità > 50%
Doppio o-ring in EPDM
Calotte terminali in acciaio inox saldate per la massima stabilità
Tubo di filtrazione senza giunzioni in acciaio inox sinterizzato


*Per altre caratteristiche tecniche si rimanda alle informazioni sul prodotto nell'area Download in basso.
