Filterhuis
- Alle componenten komen overeen met FDA CFR Title 21 & EC/1935/2004
- Hoogwaardig roestvrij staal, geschikt voor contact met levensmiddelen
- Aansluiting voor condensaatafvoeren en ontluchtingskleppen
CLEARPOINT® Steriel- en stoomfilters
Steeds meer industriële toepassingen vereisen steriele perslucht, zelfs onder extreme voorwaarden. Naast de hoge tegenhoudefficiëntie voor bacteriën, virussen en andere micro-organismen, is het belangrijk om hoge debietsnelheden bij lage drukverschillen te bereiken. Ook bij minimale belastingsfactor van het filter moet de afscheidingscapaciteit worden verzekerd.
Eén huis voor twee filters
In gevoelige sectoren zoals de levensmiddelenindustrie, in zuivelfabrieken en brouwerijen, maar ook in de chemische en farmaceutische industrie zijn CLEARPOINT steriele filters een overtuigende oplossing: geschikt voor het indirecte contact met levensmiddelen, inzetbaar tot 180 °C (356 °F) en met een bijzonder lange levensduur dankzij CLEARPOINT stoomfilters – telkens geïntegreerd in een hoogwaardig roestvrij stalen huis.
Steriele perslucht
De CLEARPOINT steriele filters vervullen al deze eisen en zijn internationaal toegelaten voor het indirecte contact met levensmiddelen conform FDA CFR Title 21 en 1935/2004/EG. Het hoogwaardige roestvrij stalen huis met geoptimaliseerde stroming in combinatie met het hydrofobe dieptemedium zorgt voor maximale procescontrole. Om de steriele filters ook steriel te houden moeten ze in regelmatige intervallen worden gesteriliseerd met verzadigde stoom. Daarvoor biedt BEKO TECHNOLOGIES als oplossing de CLEARPOINT stoomfilters. De stoomfilterelementen van gesinterd roestvrij staal gebruiken hetzelfde huis als het steriel filter.
Werkwijze
Gelijkstroomsterilisatie:

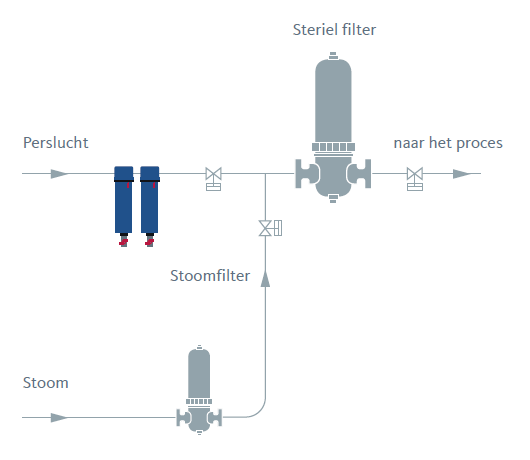

De meest betrouwbare oplossing is de gelijkstroomsterilisatie met verzadigde stoom. De kleppen voor en achter het steriel filter worden gesloten en de afsluitstoppen aan de kop en bodem van het steriele filterhuis eraf geschroefd. Dan wordt de klep tussen stoomfilter en steriel filter geopend en de stoom stroomt door het steriel filter en doodt daarbij de bacteriën. (Afbeelding links).
Tegenstroomsterilisatie:
In sommige gevallen is het zinvol om de tegenstroomsterilisatie in te zetten.

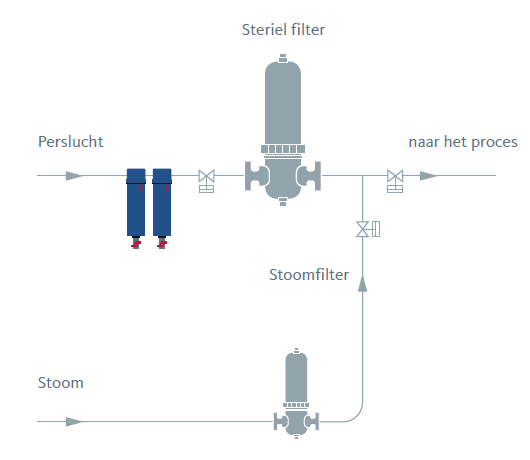

Daarbij stroomt de stoom van de zuivere zijde van het steriel filter door het filterhuis. Bijvoorbeeld als niet alleen het steriel filter, maar ook de ketel daarachter moet worden gesteriliseerd.
Reinigen en steriliseren met stoom
Door stoomfilters wordt de levensduur van het te steriliseren filter verlengd. Verontreinigingen zoals deeltjes of abrasie van kleppen en roest worden veilig tegengehouden. Zelfs resistente bacteriën zoals de Bacillus thermophilus worden in het steriel filter bij 141 °C gedood. De stoomfilters in de 1µm uitvoering zijn ook geschikt voor culinaire stoom, en dus voor direct contact met levensmiddelen, bijv. bij het ultrahoog verhitten van melk. Dankzij de vastgelaste eindkappen van de filterelementen kan de gebruiker beslissen of de regeneratie en reiniging van de stoomfilterelementen gebeurt door middel van terugspoeling of ultrasoonbad.
Voordelen van het CLEARPOINT steriel en stoomfilter
Steriel filterelement
- Kiemvrije hygiëne
- Komt overeen met cGMP-eisen
- Hoge capaciteit om vuil op te nemen bij lage verschildrukken
- Maximale afscheidingscapaciteit ook bij minimale belasting
Stoomfilterelement
- Hoge stoomkwaliteit verlengt de levensduur van de steriele filters
- Regenereerbaar door terugspoeling en ultrasoon geluid
- Hoge debietsnelheden bij lage verschildruk
- Ook geschikt voor culinaire stoom
Technische gegevens steriel en stoomfilter
| Maximum pressure (bar) installation sizes 60-1920 | 16 bar |
| Maximum pressure (bar) installation size 2880 | 12 bar |
| Material | Hygienic high-quality stainless steel, polished outer surfaces |
| Connection for CLEARPOINT PIF filter housing with flange connection | DN10…DN80 |
| Connection for CLEARPOINT PIT, PIW filter housing * with thread, welded-on end | G ¼…G3 |
Steriel filter
| Inzetbaar tot 180 °C (356 °F) |
| Steuncilinders en eindkappen van roestvrij staal 1.4301 |
| Afscheidingspercentage ≥ 99,99998% gebaseerd op ≤ 0,2μm |
| Geschikt voor gelijk- en tegenstroomsterilisatie en VPHP |
| Integriteitstest conform HIMA |
| Minstens 100 sterilisatiecycli bij 121°C en 30 minuten opdamping |
Stoomfilter
| Inzetbaar tot 180 °C (356 °F) |
| Barstdruk 10 bar (bij 20 °C) |
| Porositeitsgraad > 50% |
| Dubbele o-ring van EPDM |
| Vastgelaste roestvrij stalen eindkappen voor maximale stabiliteit |
| Naadloze filterbuis van gesinterd roestvrij staal |
