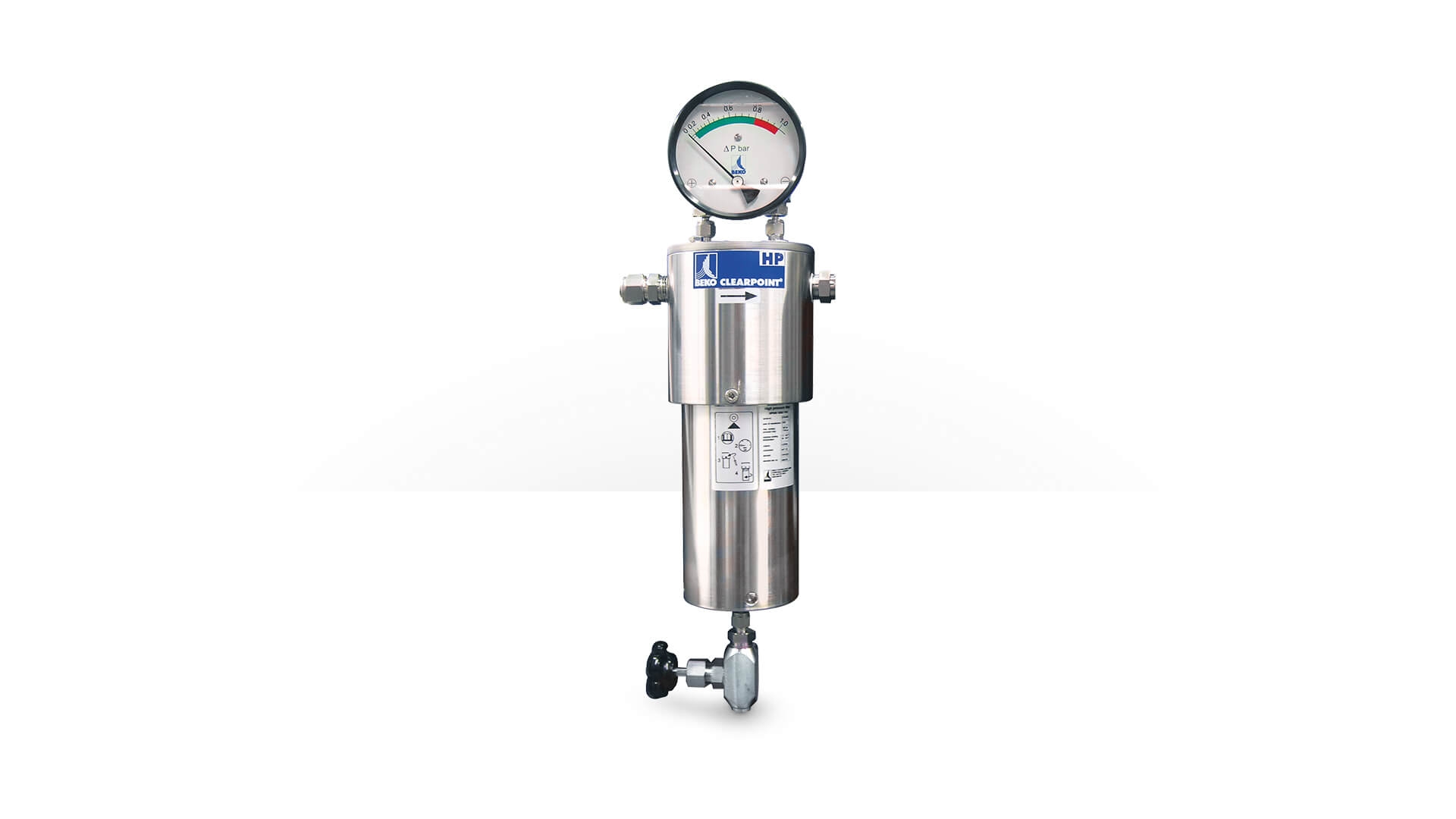

Filtry wysokociśnieniowe CLEARPOINT® od 100 do 500 barów

Im wyższe ciśnienie, tym wyższe wymagania dotyczące filtracji sprężonego powietrza. Dzięki szczególnie wytrzymałej obudowie i odporności na wysokie temperatury do 120°C filtry wysokociśnieniowe CLEARPOINT mają szereg technicznych i ekonomicznych zalet, niezawodnie separując zanieczyszczenia stałe, aerozole, pary oleju i zapachy.

Cechą sprężarek tłokowych są pulsacje strumienia sprężonego powietrza. Wynikające z nich drgania mogą rozszczelniać konwencjonalne obudowy filtrów. Obudowy filtrów CLEARPOINT posiadają specjalną blokadę i zachowują szczelność. Wśród naszych produktów mamy również filtry sterylne i filtry pary, przystosowane do pracy w szczególnie wymagających warunkach, w których konieczne jest zachowanie najwyższych standardów czystości sprężonego powietrza. Zapraszamy do zapoznania się z naszą ofertą!

Jakość w najdrobniejszych detalach

Obudowa, kołpaki wkładów filtracyjnych i cylindry podporowe naszych filtrów wysokociśnieniowych są wykonane ze stali nierdzewnej – nie bez powodu: w ten sposób zapobiegamy korozji i zapewniamy bardzo długą żywotność, również w przypadku agresywnych kondensatów. Filtry wysokociśnieniowe CLEARPOINT obejmują stopnie ciśnienia 100, 350 i 500 barów, opcjonalnie z drenem ręcznym i manometrem do pomiaru ciśnienia różnicowego. Odpowiednie rozwiązanie w odpowiedzi na każde wymagania.

Filtry wysokociśnieniowe CLEARPOINT od 100 do 500 barów są dostępne z różnymi stopniami filtracji:



Stopień filtracji Wielkość cząstek
Filtry zgrubne C 25 μm
Filtry zgrubne G 5 μm
Filtry dokładne F 1 μm
Filtry superdokładne S 0,01 μm
Filtry z węglem aktywnym Para oleju, zapachy

Zalety filtrów wysokociśnieniowych CLEARPOINT®

Brak korozji, brak spadku wydajności filtracji, brak „zżerania” zwojów gwintu

Standardowo wszystkie elementy metalowe wykonane są ze stali nierdzewnej

Wyznaczanie ekonomicznej wymiany wkładu

Seryjnie (od S045) ze złączem na manometr do pomiaru ciśnienia różnicowego

Wymiana wkładu nawet w miejscach trudno dostępnych

Wkład podłącza się przy pomocy połączenia gwintowanego (do S040) lub połączenia wtykowego (od S045)

Dodatkowe zabezpieczenie przed poluzowaniem połączenia przykręcanego obudowy pod wpływem pulsacji przepływu

Boczny wkręt zaciskowy zapobiega przeciekom

Pełna dokumentacja zapewniająca identyfikowalność

Świadectwo badań odbiorczych według normy DIN EN 10204. Numer seryjny wybity na obudowie

Obudowa uszczelniona promieniowo za pomocą o-ringu

Zaleta: brak zniszczenia o-ringu podczas wymiany wkładu (niebezpieczeństwo takie istnieje przy stosowaniu osiowych uszczelnień z o-ringów). Wspomaga proces dopasowywania się uszczelnienia. Brak przecieków

Dane techniczne CLEARPOINT® HP

Strumień przepływu 40 – 4420 m³/h
Maks. ciśnienie robocze 100, 350, 500 barów [nadc.]
Obudowa Stal nierdzewna 1.4301
Dopuszczalna temperatura robocza Ogólnie maks. + 120 °C
  (HP350S075 i HP350M010 maks. +60°C)
  Wersja z manometrem do pomiaru ciśnienia różnicowego maks. +80°C

* Pozostałe dane techniczne można znaleźć w informacjach produktowych w obszarze pobierania...

Pobierz dokumenty CLEARPOINT® HP

Filtracja: Filtracja sprężonego, powietrza
Przegląd produktów
3 MB
CLEARPOINT HP 100-500 bar
Prospekt (ang.)
399 KB
Instrukcje obsługi CLEARPOINT HP 100...500
Instrukcje obsługi
2 MB

Czy czegoś brakuje?

Czy brakuje czegoś w materiałach do pobrania? Chętnie pomożemy, prosimy o informację:

prześlij zapytanie dotyczące dokumentu...

Produkty uzupełniające

CLEARPOINT Water Seperator

CLEARPOINT® W

Separator cyklonowy CLEARPOINT W uzyskuje najwyższe stopnie separacji przy minimalnym spadku ciśnienia.

Aktivkohlekartusche

CLEARPOINT® A/V

Wyjątkowo wysoka jakość sprężonego powietrza przy minimalnej zawartości resztkowej oleju 0,003 mg/m³ możliwa jest dzięki zastosowaniu ekonomicznego rozwiązania w postaci filtra z węglem aktywnym CLEARPOINT A/V.

CLEARPOINT air heater

CLEARPOINT® H

Ogrzewacze sprężonego powietrza CLEARPOINT H podgrzewają sprężone powietrza do temperatury wymaganej w danym zastosowaniu.

CLEARPOINT V Gruppe

Adsorber z węglem aktywnym CLEARPOINT® V

Adsorber z węglem aktywnym CLEARPOINT V jest wydajnym i niezawodnym rozwiązaniem pozwalającym na utrzymanie wysokiej jakości sprężonego powietrza, zwłaszcza pod względem resztkowej zawartości oleju.
