und Elektroheizung Produkt: FRA-V mit Heißwasser
und Elektroheizung Produkt: FRA-V mit angebauten
Vor- und Nachfilter Produkt: FRA-V mit Vor-
und Nachfilter + Bypass Produkt: FRA-V mit Vorkühleinheit Produkt: COMBITROC CT Produkt: COMBITROC CT mit Bypass Produkt: FRA-V ölfrei mit
METPOINT OCV Produkt: FRA-V Sorbead® ECO

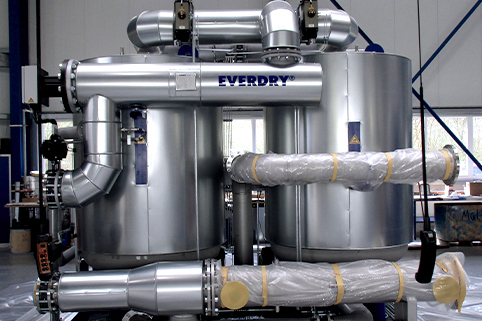

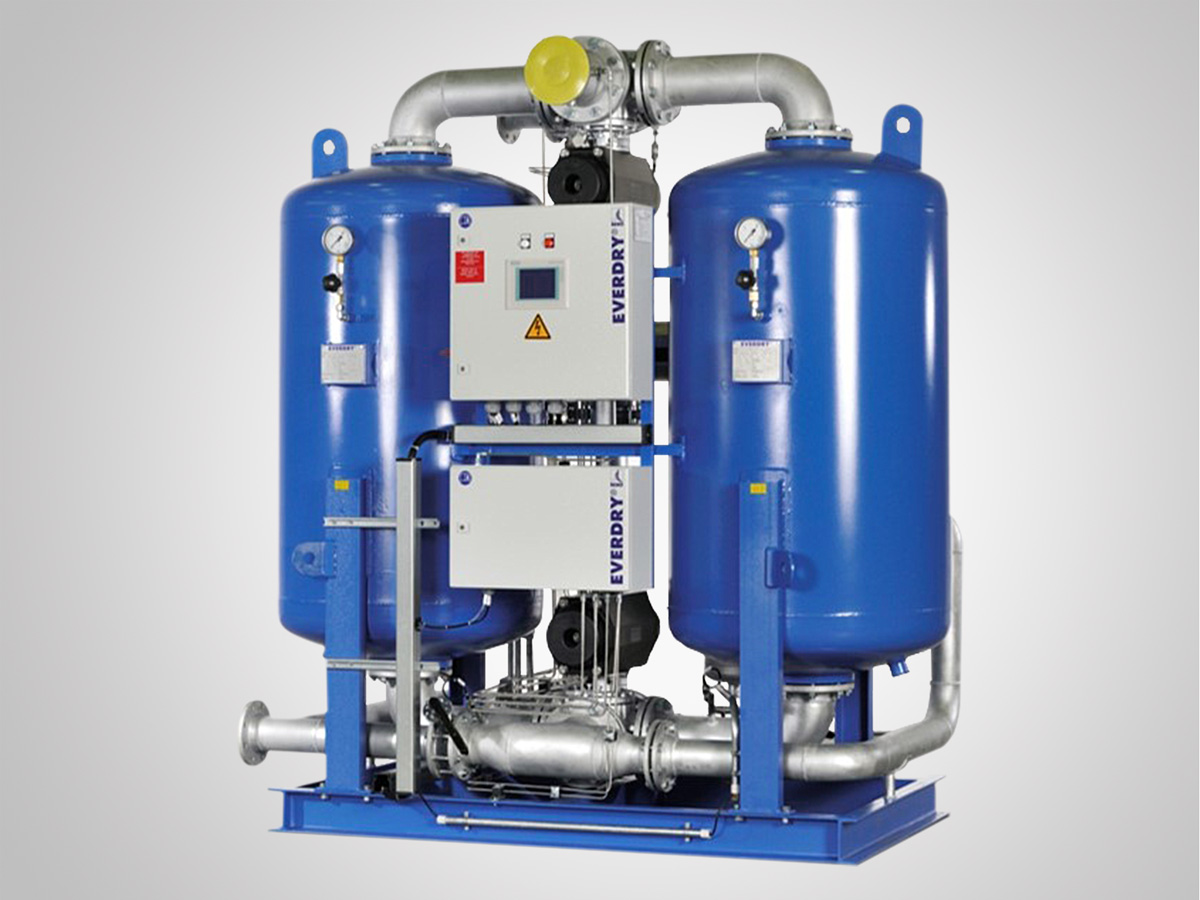

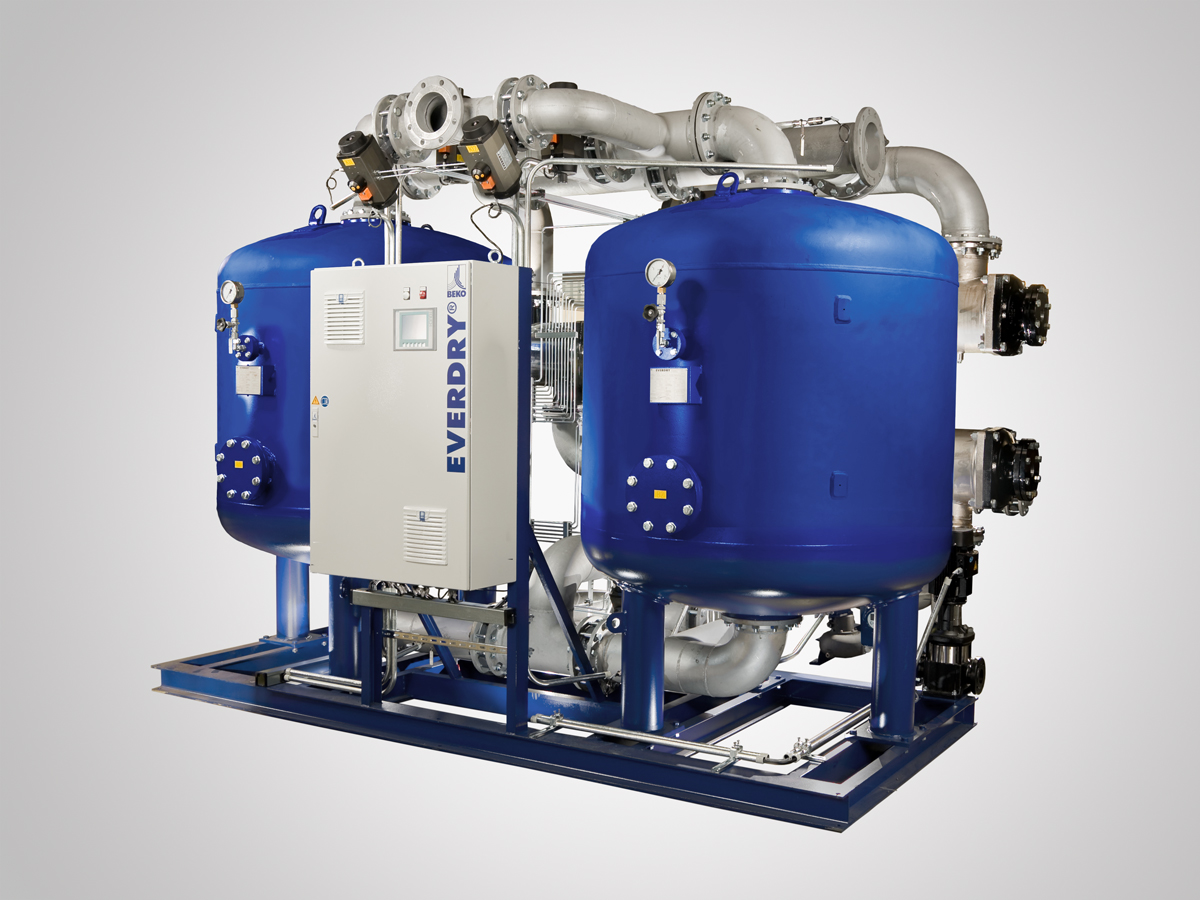

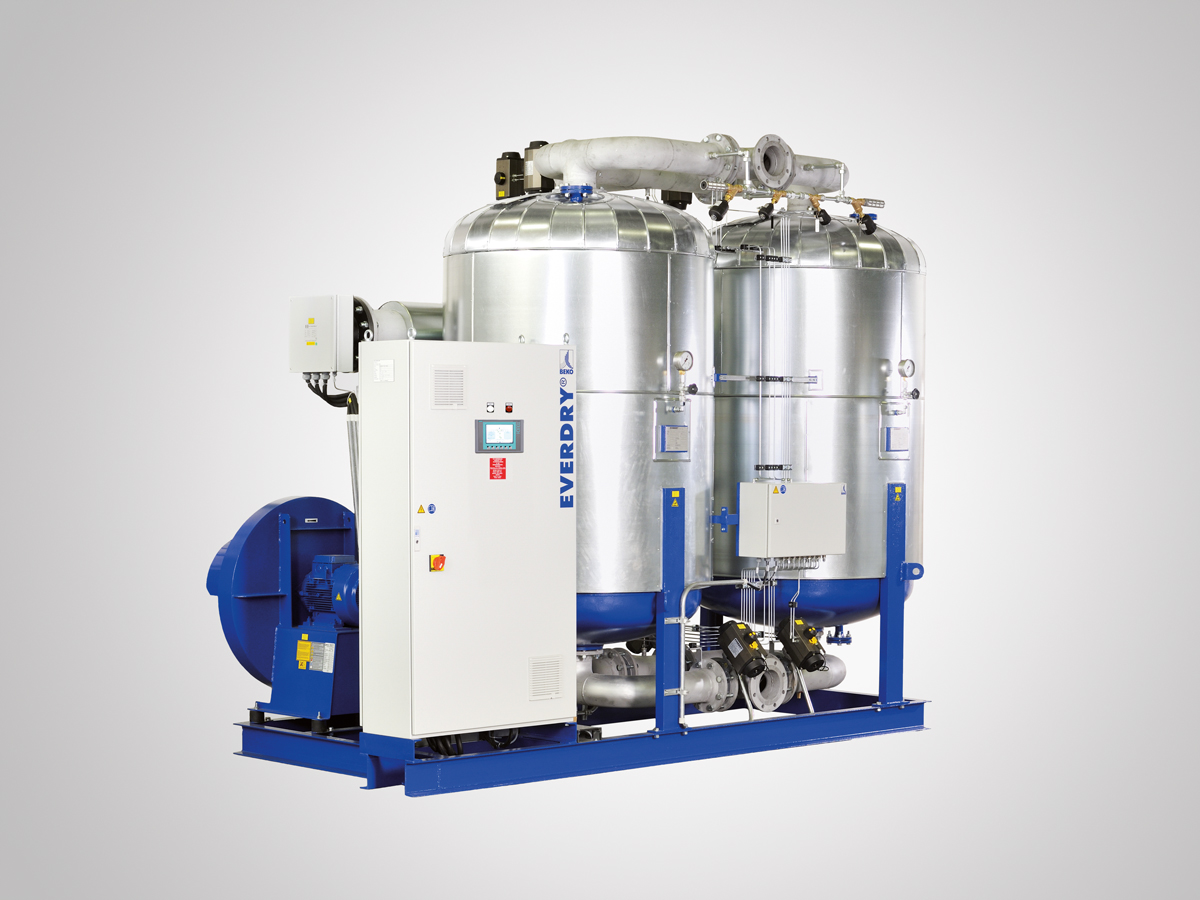

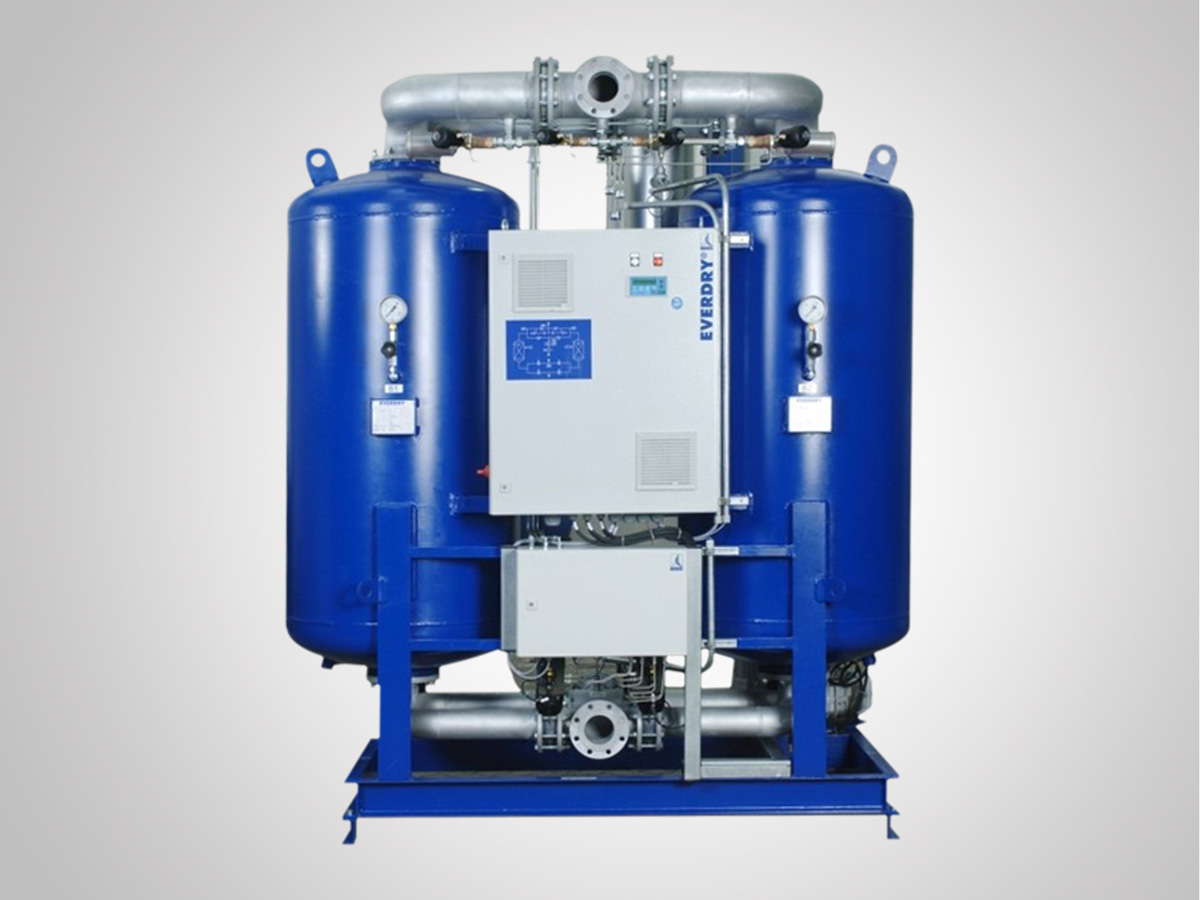

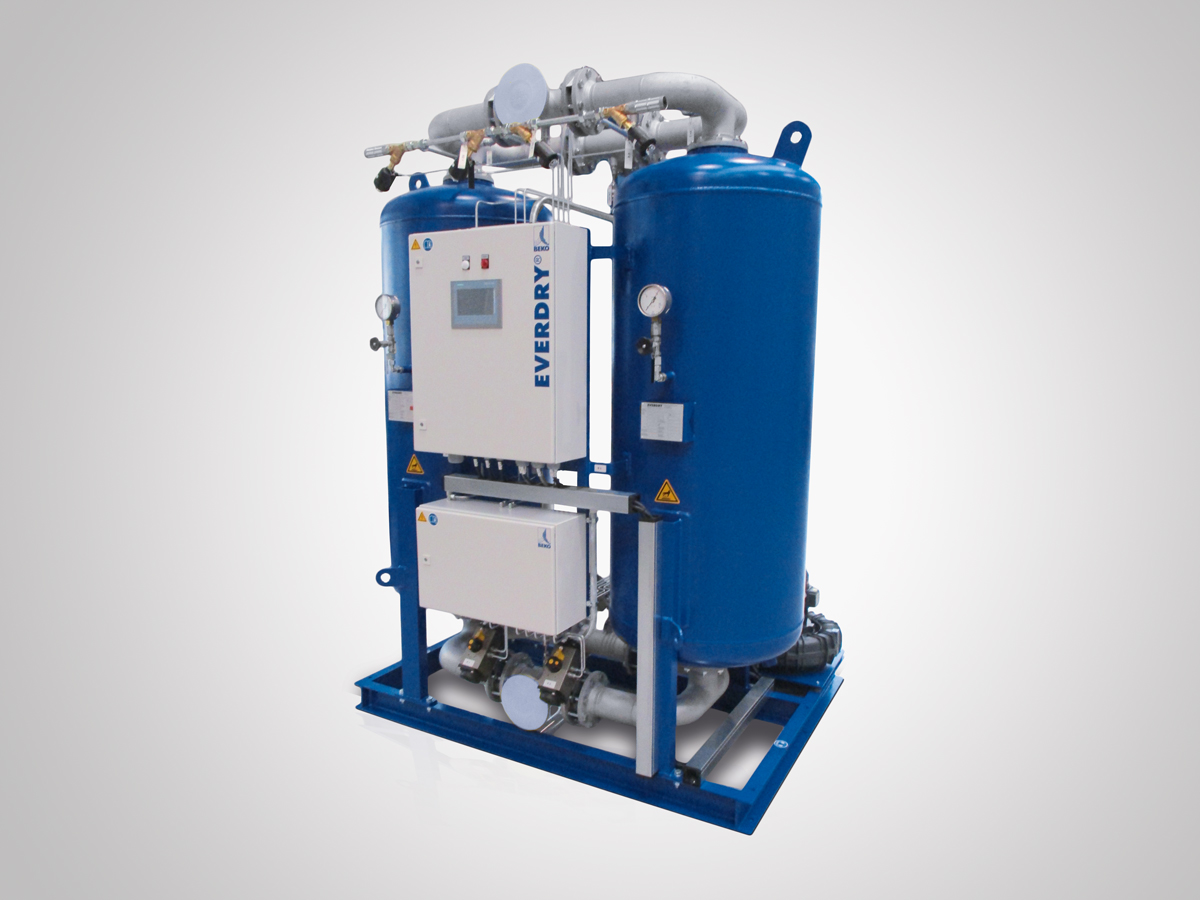

EVERDRY® FRA-V
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge).

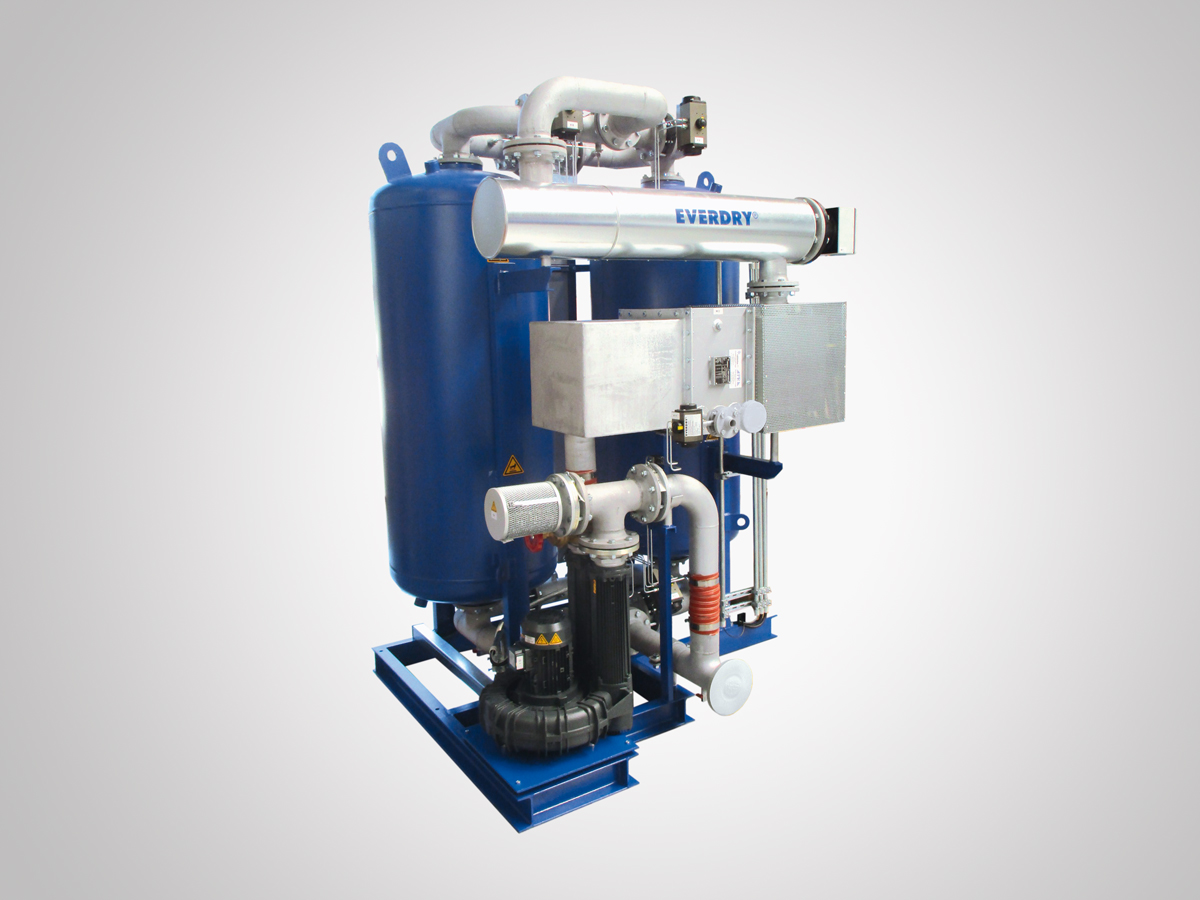

EVERDRY® FRA-Vplus
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Zusätzlicher Kundenvorteil durch einen zentralen Regenerationsaustritt.

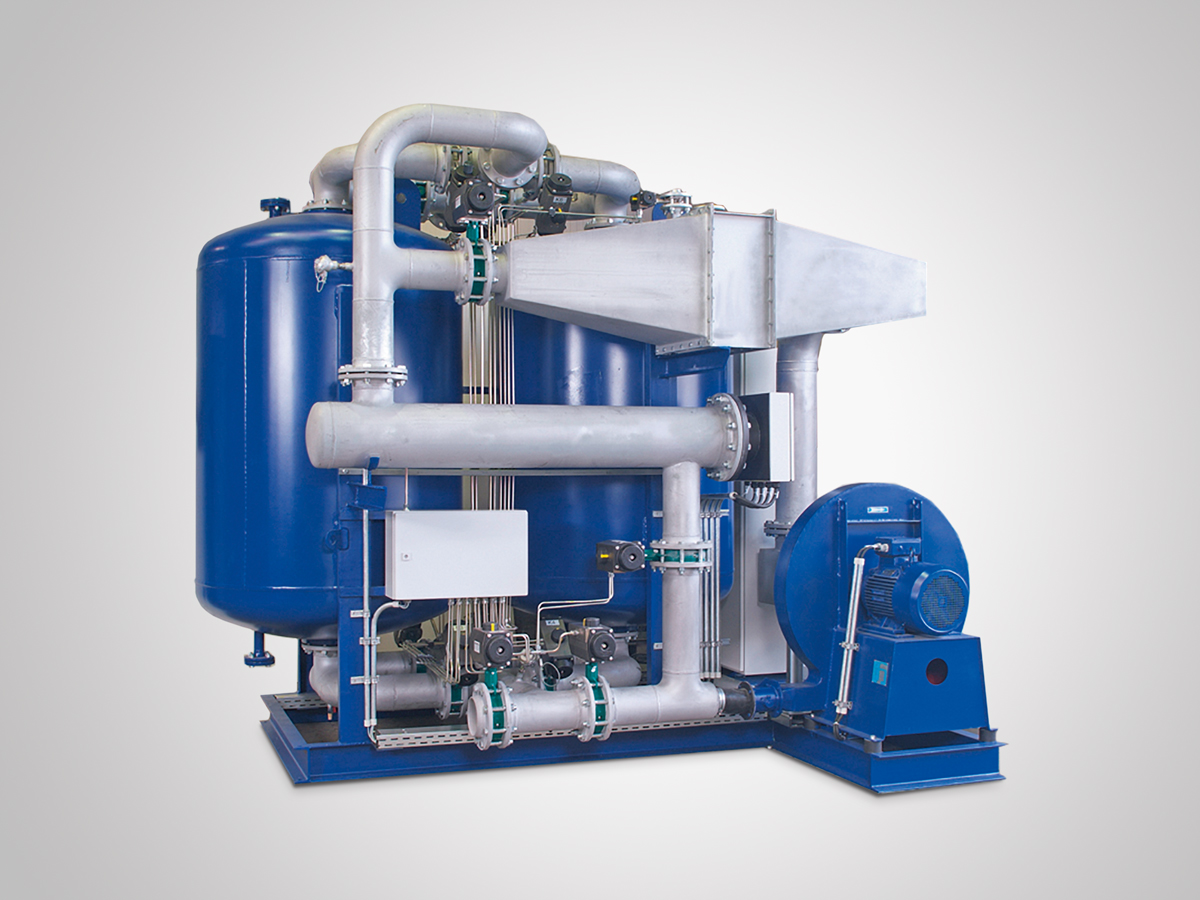

EVERDRY® FRA-V mit Dampfnutzung
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Reduzierung der Energiekosten durch Dampfnutzung.
EVERDRY® FRA-V mit Dampfnutzung und Elektroheizung
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Reduzierung der Energiekosten durch Dampfnutzung. Erhöhte Betriebssicherheit durch redundanten Elektroerhitzer.
EVERDRY® FRA-V mit Heisswasser und Elektroheizung
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Reduzierung der Energiekosten durch Heisswassernutzung. Erhöhte Betriebssicherheit durch redundanten Elektroerhitzer.

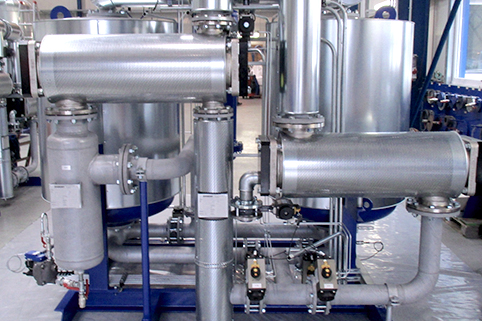

EVERDRY® FRA-V mit angebauten Vor- und Nachfilter
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Reduzierung der Energiekosten durch Heisswassernutzung. Die integrierten Vor- und Nachfilter verbessern die Energiebilanz und garantieren eine gleichbleibende Druckluftqualität.
EVERDRY® FRA-V 3400 mit Vor- und Nachfilter + Bypass
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Reduzierung der Energiekosten durch Heisswassernutzung. Die integrierten Vor- und Nachfilter verbessern die Energiebilanz und garantieren eine gleichbleibende Druckluftqualität. Wartung des EVERDRY ohne Produktionsunterbrechung durch integrierten Bypass.
EVERDRY® FRA-V mit Vorkühleinheit
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Reduzierung der Energiekosten durch Vorkühlung der Druckluft. Dadurch wird eine deutliche Verlängerung der Adsorptionszeit erreicht. Der angebaute Tropfenabscheider garantiert eine zuverlässige Kondensatableitung.

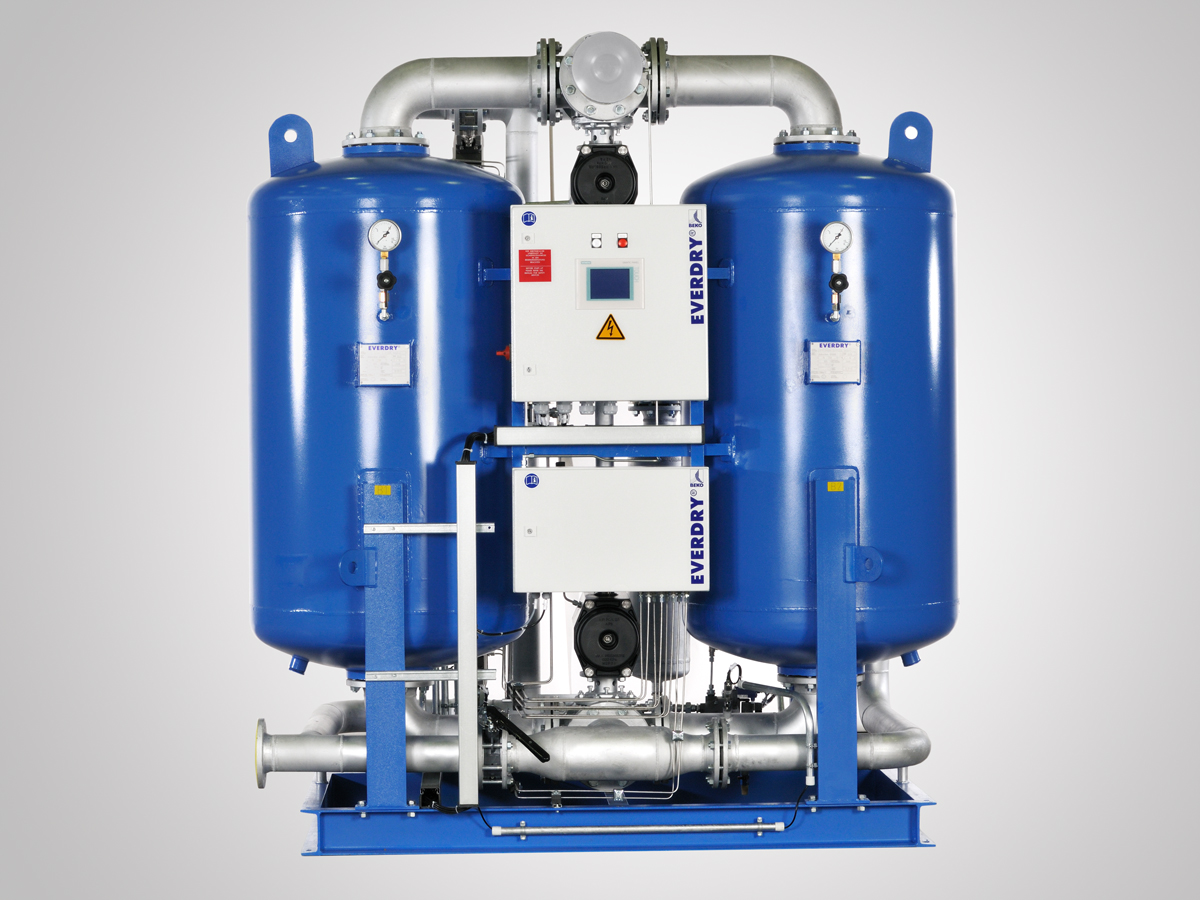

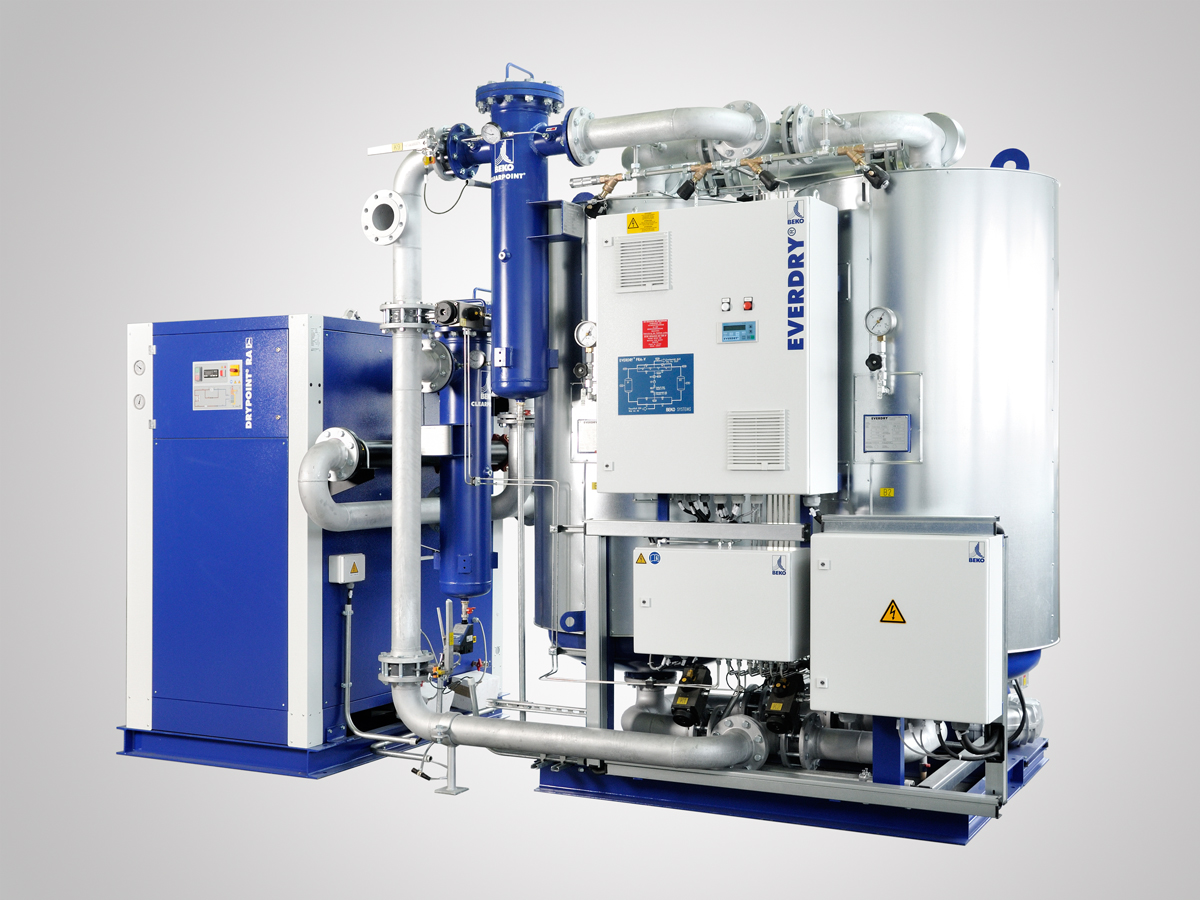

EVERDRY® COMBITROC CT
Die Baureihe EVERDRY® COMBITROC CT bietet die optimale Aufbereitungskombination aus Kälte- und Adsorptionstrockner. Prinzipiell wird mit dem Kältetrockner energiesparend ein Drucktaupunkt von +3 °C erreicht. In der kälteren Jahreszeit wird ein tieferer Drucktaupunkt benötigt, um zuverlässig Kondensation zu vermeiden. Dann schaltet das System automatisch den warmregenerierenden Adsorptionstrockner hinzu und erzeugt somit einen sicheren Drucktaupunkt von unter -40 °C. Ein weiterer Vorteil der Kombination: 100 % Redundanz bei Ausfall einer Trocknereinheit.
EVERDRY® COMBITROC CT mit Bypass
Die Baureihe EVERDRY® COMBITROC CT bietet die optimale Aufbereitungskombination aus Kälte- und Adsorptionstrockner. Prinzipiell wird mit dem Kältetrockner energiesparend ein Drucktaupunkt von +3 °C erreicht. In der kälteren Jahreszeit wird ein tieferer Drucktaupunkt benötigt, um zuverlässig Kondensation zu vermeiden. Dann schaltet das System automatisch den warmregenerierenden Adsorptionstrockner hinzu und erzeugt somit einen sicheren Drucktaupunkt von unter -40 °C. Ein weiterer Vorteil der Kombination: 100 % Redundanz bei Ausfall einer Trocknereinheit. Der Bypass um den Kältetrockner erlaubt eine Wartung ohne Produktionsunterbrechung.
EVERDRY® FRA-V ölfrei mit METPOINT OCV
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). In Kombination mit einer zweistufigen Vorfiltration, CLEARPOINT Aktivkohleadsorber und einem Staubfilter garantiert Ihnen diese Anlage öfreie Druckluft auf höchstem Niveau. Das angebaute METPOINT OCV überwacht kontinuierlich den Restölgehalt der Druckluft.
EVERDRY® FRA-V Sorbead® ECO
Beim EVERDRY® FRA erfolgt die Desorption im Gegenstrom zur Adsorptionsrichtung mit erhitzter Gebläseluft und die Kühlung mittels Gebläseluft im Gleichstrom. Dadurch entsteht kein Druckluftverlust für die Regeneration (ZERO Purge). Durch die Verwendung des speziellen Trockenmittels SORBEAD(R) benötigt die Anlage weniger Energie zur Regeneration. Dies ist ein wichtiger Beitrag zur Verringerung Ihrer Energiekosten!
Standard
- Adsorberbehälter gesandstrahlt, grundiert und lackiert in RAL 5002
- Grundrahmen gesandstrahlt, grundiert und lackiert in RAL 5002
- Rohrleitungen innen und außen HT-verzinkt für höchsten Korrosionsschutz
- Strömungsverteiler aus Edelstahl zur gleichmäßigen Verteilung des Druckluftstromes
Option ohne Berechnung
- Adsorberbehälter lackiert in Wunschfarbe (RAL)
- Grundrahmen lackiert in Wunschfarbe (RAL)
Option
- Außenaufstellung
Standard
- Strömungsgünstige Einzelarmaturen zur Minimierung des Differenzdruckes
- Zweiteiliges Klappengehäuse zur einfachen Wartung / Reparatur
- Zuverlässige, pneumatisch angetriebene Pneumatikventile zur Druckentlastung / Druckaufbau
- Handarmaturen zur manuellen Druckentlastung
- Pneumatikverrohrrungen in stabilem, korrosionsgeschütztem Pneumatikrohr

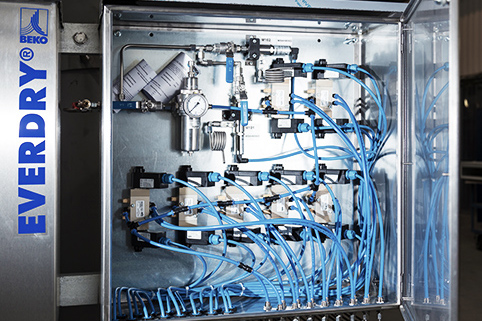

- Ventilinsel, Steuerlufteinheit, Drucktransmitter in stabilem Pneumatikschrank montiert
- Kabel in verzinkten Stahlpanzer-Rohren bzw. Kabelkanälen geführt
- Alle Sensoren mit M12-Steckanschluss angeschlossen
- Kabelnummerierung
Option
- Sicherheitsventile (2 Stk., G1/2)
- Vorbereitung zur Montage von Sicherheitsventilen
- Einzeladerkennzeichnung
Standard
- Gegenstromdesorption
- Parallelphase zur Vermeidung von Temperatur- und Taupunktschwankungen
- Isolierung des Erhitzergehäuses
Option

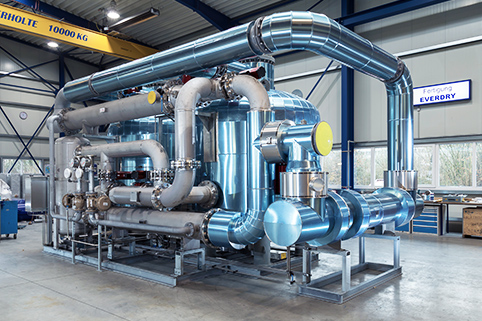

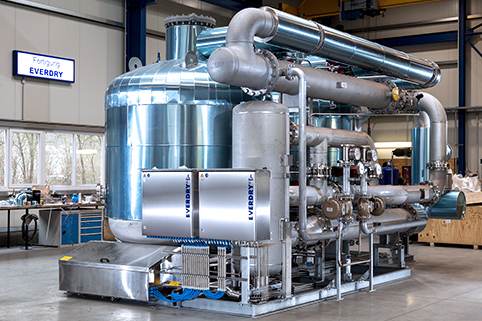

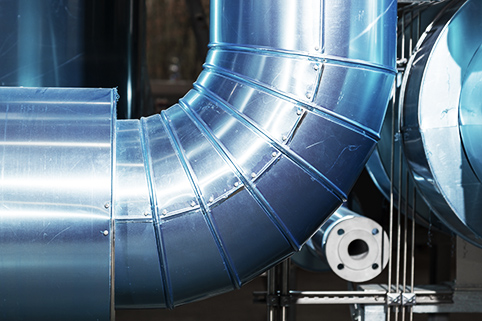

- Wärmeisolierung der Adsorbermäntel und -köpfe
- Isolierung für Außenaufstellung
- Isolierung in Sonderwerkstoffen (Edelstahl, Aluminium, …)
Standard
- Überwachung des Betriebsdruckes durch analoge Messwertaufnehmer
- Alarmwert für Eintrittstemperatur einstellbar
- 1x 24V Spannungsversorgung für BEKOMAT
- 1x Alarmkontakt BEKOMAT
- Steuerung S7-1200 mit Touch Panel KTP700 (farbig, mehrsprachig, 7")
- Ambient control (nur FRA-V / FRA)
- Messung und Anzeige Umgebungstemperatur
- Messung und Anzeige Umgebungsfeuchte
- Berechnung und Anzeige Umgebungstaupunkt
- Berechnung und Anzeige des spezifischen Energieverbrauches [Wh/m³, Wh/Nm³, Wh/cft]
- Volumenstrommessung am Austritt "ready to connect" (Alarmwert für Volumenstrom einstellbar)
- Maintenance Paket (Registrierung der Klappenbetätigungen / "flexible maintenance")
- Berechnung und farbige Visualisierung der Trockner-Auslastung
- Messung Betriebszeit Taupunktsensor / Heizung / Gebläse mit einstellbaren Wartungsintervallen

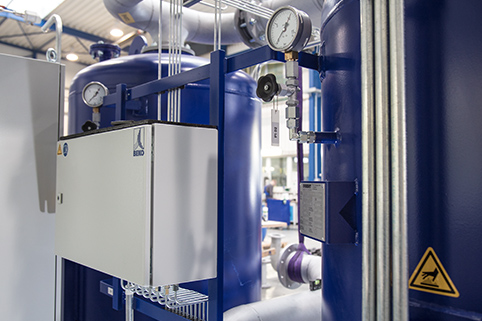

- Edelstahlmanometer mit Absperrventil an jedem Adsorberbehälter
Option ohne Berechnung
- Sonderspannung (3x380-440V, 50Hz)
Option
- Umschaltüberwachung für Feuchtluft Eintrittsklappen durch induktive Sensoren inkl. LED-Anzeige (Grün/Rot)
- Endlagenüberwachung für jede weitere Klappe durch induktive Sensoren inkl. LED-Anzeige (Grün/Rot)
- Taupunktmess- und Steuereinheit
- Überwachung der Regenerationstemperaturen (Heizen/Kühlen) durch analoge Messwertaufnehmer
- Zusätzlicher Temperaturtransmitter am Eintritt "ready to connect"
- Zusätzliche Spannungsversorgung 24V inkl. Alarmkontakt (potentialfrei)
- Sonderspannung, andere
- Steuerung S7-1200 mit Touch Panel KTP1200 (farbig, mehrsprachig, 12")
- ECO-Control (Messung des Energieverbrauches aktuell / durchschnittlich)
- Volumenstromsensor am Austritt
- Shiny Package (Signalisierung des Anlagenzustandes über farbige LED)
- Maintenance-PLUS Paket (Messung Klappenlaufzeiten / "flexible maintenance")
- Kennzeichnung aller Messgeräte, Armaturen und Funktionselemente durch dauerhaft beständige Schilder
- Benutzersteuerung mit verschiedenen Passwortebenen
- Benutzernamen individuell zu ändern und zu erweitern
- Safety-Log (Dokumentation aller Benutzereingaben)
Standard
- Profinetschnittstelle für Modbus TCP oder S7-Kommunikation (nur für Steuerung S7-1200)
- Fern EIN/AUS über pot.-freien Kontakt oder Bus
- Analogausgang für Taupunktsignal
- 3 freie analoge Eingänge (2x vorprogrammiert, 1x frei zu belegen)
- 1x potentialfreier Alarmkontakt (Sammelstörmeldung)
- 1x potentialfreier Kontakt für Betriebsmeldung
Option
- Profibus-Modul Slave (nur mit Steuerung S7-1200)
- Modbus-RTU RS485 (nur mit Steuerung S7-1200)
- Zusätzliche 3 potentialfreie Kontakte
Bekomat®
Unnötige Kosten und Schäden bei der Drucklufterzeugung
lassen sich nur mit
mengenangepasster Kondensatableitung effizient
vermeiden. BEKOMAT-Kondensatabscheider arbeiten deshalb mit einem
kapazitiven Sensor.
Die intelligente Elektronik verhindert
Druckluftverluste und minimiert den Energieaufwand. Aus diesem Grund
amortisiert sich die elektronische geregelte
Kondensatabscheidung im Vergleich zu Geräten mit zeitgesteuerten
Ablassventilen oft schon innerhalb eines halben Jahres.
Das
umfangreiche Produktportfolio bietet für jede Verdichterleistung und
Verdichterart, für jeden Systemdruck und für alle
Betriebsbedingungen das optimale Gerät.
Bekomat®
Unnötige Kosten und Schäden bei der Drucklufterzeugung lassen sich nur mit
mengenangepasster Kondensatableitung effizient
vermeiden. BEKOMAT-Kondensatabscheider arbeiten deshalb mit einem
kapazitiven Sensor.
Die intelligente Elektronik verhindert
Druckluftverluste und minimiert den Energieaufwand. Aus diesem Grund
amortisiert sich die elektronische geregelte
Kondensatabscheidung im Vergleich zu Geräten mit zeitgesteuerten
Ablassventilen oft schon innerhalb eines halben Jahres.
Das
umfangreiche Produktportfolio bietet für jede Verdichterleistung und
Verdichterart, für jeden Systemdruck und für alle
Betriebsbedingungen das optimale Gerät.
Bekomat®
Unnötige Kosten und Schäden bei der Drucklufterzeugung lassen sich nur mit
mengenangepasster Kondensatableitung effizient
vermeiden. BEKOMAT-Kondensatabscheider arbeiten deshalb mit einem
kapazitiven Sensor.
Die intelligente Elektronik verhindert
Druckluftverluste und minimiert den Energieaufwand. Aus diesem Grund
amortisiert sich die elektronische geregelte
Kondensatabscheidung im Vergleich zu Geräten mit zeitgesteuerten
Ablassventilen oft schon innerhalb eines halben Jahres.
Das
umfangreiche Produktportfolio bietet für jede Verdichterleistung und
Verdichterart, für jeden Systemdruck und für alle
Betriebsbedingungen das optimale Gerät.
Bekomat®
Unnötige Kosten und Schäden bei der Drucklufterzeugung lassen sich nur mit
mengenangepasster Kondensatableitung effizient
vermeiden. BEKOMAT-Kondensatabscheider arbeiten deshalb mit einem
kapazitiven Sensor.
Die intelligente Elektronik verhindert
Druckluftverluste und minimiert den Energieaufwand. Aus diesem Grund
amortisiert sich die elektronische geregelte
Kondensatabscheidung im Vergleich zu Geräten mit zeitgesteuerten
Ablassventilen oft schon innerhalb eines halben Jahres.
Das
umfangreiche Produktportfolio bietet für jede Verdichterleistung und
Verdichterart, für jeden Systemdruck und für alle
Betriebsbedingungen das optimale Gerät.
Bekomat®
Unnötige Kosten und Schäden bei der Drucklufterzeugung lassen sich nur mit
mengenangepasster Kondensatableitung effizient
vermeiden. BEKOMAT-Kondensatabscheider arbeiten deshalb mit einem
kapazitiven Sensor.
Die intelligente Elektronik verhindert
Druckluftverluste und minimiert den Energieaufwand. Aus diesem Grund
amortisiert sich die elektronische geregelte
Kondensatabscheidung im Vergleich zu Geräten mit zeitgesteuerten
Ablassventilen oft schon innerhalb eines halben Jahres.
Das
umfangreiche Produktportfolio bietet für jede Verdichterleistung und
Verdichterart, für jeden Systemdruck und für alle
Betriebsbedingungen das optimale Gerät.
Drypoint® M Plus
Der Membrantrockner DRYPOINT® M PLUS mit integriertem
Nanofilter ist die seit 10 Jahren bewährte Lösung für effiziente
Filtration und Trocknung in einem Gehäuse. Er bietet zuverlässige
Drucklufttrocknung bei geringem Spülluftbedarf, benötigt
keine elektrische Energie und keine umweltbelastenden
Trocknungsmittel.
Der integrierte Nanofilter erhöht die Qualität
der getrockneten Druckluft
und die Sicherheit und Langzeitstabilität der hochselektiven
Hohlfaser-Membranen. Da die Druckluftzusammensetzung nicht
verändert wird, ist der DRYPOINT® M PLUS für die Atemluftaufbereitung
einsetzbar.

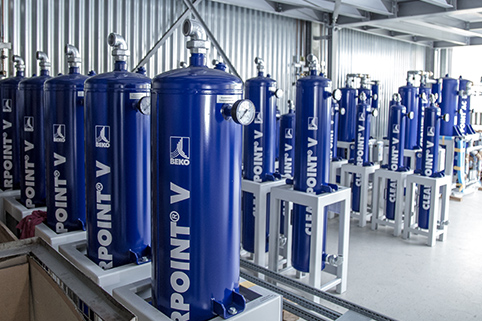

Drypoint® M Plus
Der Membrantrockner DRYPOINT® M PLUS mit integriertem
Nanofilter ist die seit 10 Jahren bewährte Lösung für effiziente
Filtration und Trocknung in einem Gehäuse. Er bietet zuverlässige
Drucklufttrocknung bei geringem Spülluftbedarf, benötigt
keine elektrische Energie und keine umweltbelastenden
Trocknungsmittel.
Der integrierte Nanofilter erhöht die Qualität
der getrockneten Druckluft
und die Sicherheit und Langzeitstabilität der hochselektiven
Hohlfaser-Membranen. Da die Druckluftzusammensetzung nicht
verändert wird, ist der DRYPOINT® M PLUS für die Atemluftaufbereitung
einsetzbar.

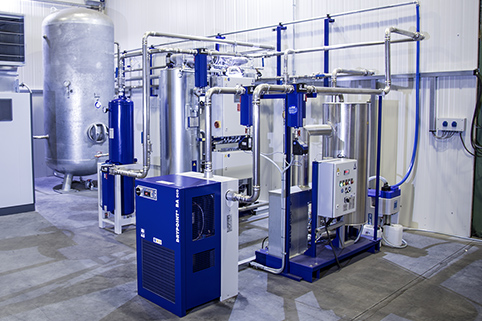

Drypoint® RA
Die intelligente Konstruktion der Druckluft-Kältetrockner
Drypoint® RA erlaubt
nicht nur höchste Funktionalität, sondern auch einen zuverlässigen
und kostengünstigen Betrieb.
Wesentliche Elemente sind dabei
der vertikale Aufbau des Wärmetauschers nach physikalischen
Prinzipien (Kondensatfluss von oben nach unten), ein Demister
zur sicheren Abscheidung und ein großvolumiger Beruhigungsraum,
der ein Mitreißen des Kondensats vermeidet.
Besonders energieeffizient ist DRYPOINT® RA unter anderem
durch die Vermeidung von strömungsungünstiger Druckluftumlenkung
und zusätzlichen Strömungswiderständen. Ein konstant
niedriger Drucktaupunkt, nahezu 99% Tröpfchen-Abscheidung,
kaum Druckluftverluste, geringer Wartungsaufwand und niedrige
Betriebskosten sind weitere Pluspunkte.
BEKOSPLIT®
Die Emulsionstrennanlage BEKOSPLIT® ermöglicht die zuverlässige,
ökonomische und
betriebsinterne Aufbereitung emulgierter Kondensate, die
durch ungünstige Ausgangsbedingungen oder aufgrund von
bestimmten Schmierstoff-/ Verdichterkombinationen entstanden
sind.
Wasserunlösliche organische Verschmutzungen wie Öle und
Feststoffverunreinigungen werden durch Zugabe eines speziellen
Tonerdminerals entfernt. Das abfließende Wasser kann danach
belastungsfrei ins Abwassernetz eingeleitet werden. Das
bestätigt uns das Deutsche Institut für Bautechnik (DIBt).
ÖWAMAT®
Der ÖWAMAT® ist ein seit Jahrzehnten bewährtes
Öl-WasserTrennsystem
für dispergierte Kondensate.
Er verfügt über eine
bauaufsichtliche Zulassung für die Versionen mit und ohne
Freiölabscheidung, für synthetische und mineralische Öle
sowie für die Aufbereitung von Kondensat aus Kolbenkompressoren,
und benötigt somit keine wasserrechtliche
Genehmigung.
CLEARPOINT®
Mit der Druckluftfilterserie CLEARPOINT® für Volumenströme
von 35 bis zu 34.680 m³/h (bei 7 bar) steht jetzt ein wirtschaftliches
Konzept für effiziente Druckluftfiltration zur Verfügung.
Durch innovative Filterelemente sowie eine strömungsoptimierte,
korrosionsgeschützte Gehäusekonstruktion bietet CLEARPOINT®
die sichere und zuverlässige Filtration und eine qualitativ bessere
Druckluft bei deutlich reduzierten Betriebskosten.
CLEARPOINT®
Mit der Druckluftfilterserie CLEARPOINT® für Volumenströme
von 35 bis zu 34.680 m³/h (bei 7 bar) steht jetzt ein wirtschaftliches
Konzept für effiziente Druckluftfiltration zur Verfügung.
Durch innovative Filterelemente sowie eine strömungsoptimierte,
korrosionsgeschützte Gehäusekonstruktion bietet CLEARPOINT®
die sichere und zuverlässige Filtration und eine qualitativ bessere
Druckluft bei deutlich reduzierten Betriebskosten.
CLEARPOINT®
Mit der Druckluftfilterserie CLEARPOINT® für Volumenströme
von 35 bis zu 34.680 m³/h (bei 7 bar) steht jetzt ein wirtschaftliches
Konzept für effiziente Druckluftfiltration zur Verfügung.
Durch innovative Filterelemente sowie eine strömungsoptimierte,
korrosionsgeschützte Gehäusekonstruktion bietet CLEARPOINT®
die sichere und zuverlässige Filtration und eine qualitativ bessere
Druckluft bei deutlich reduzierten Betriebskosten.
CLEARPOINT®
Mit der Druckluftfilterserie CLEARPOINT® für Volumenströme
von 35 bis zu 34.680 m³/h (bei 7 bar) steht jetzt ein wirtschaftliches
Konzept für effiziente Druckluftfiltration zur Verfügung.
Durch innovative Filterelemente sowie eine strömungsoptimierte,
korrosionsgeschützte Gehäusekonstruktion bietet CLEARPOINT®
die sichere und zuverlässige Filtration und eine qualitativ bessere
Druckluft bei deutlich reduzierten Betriebskosten.
CLEARPOINT®
Mit der Druckluftfilterserie CLEARPOINT® für Volumenströme
von 35 bis zu 34.680 m³/h (bei 7 bar) steht jetzt ein wirtschaftliches
Konzept für effiziente Druckluftfiltration zur Verfügung.
Durch innovative Filterelemente sowie eine strömungsoptimierte,
korrosionsgeschützte Gehäusekonstruktion bietet CLEARPOINT®
die sichere und zuverlässige Filtration und eine qualitativ bessere
Druckluft bei deutlich reduzierten Betriebskosten.
Bekokat®
Bei der Verdichtung von Luft wird Reinheit zur sensiblen
Größe. Denn durch Kompressorenöl, gefettete Leitungsventile
im Druckluftsystem oder unreine Ansaugluft nimmt Druckluft
immer gewisse Mengen an Kohlenwasserstoffen auf: Ölfreiheit
muss im Zuge einer nachgeschalteten Aufbereitung systematisch
hergestellt werden. Nur so können Kontaminationen von Anlagen
und Produkten verhindert werden.

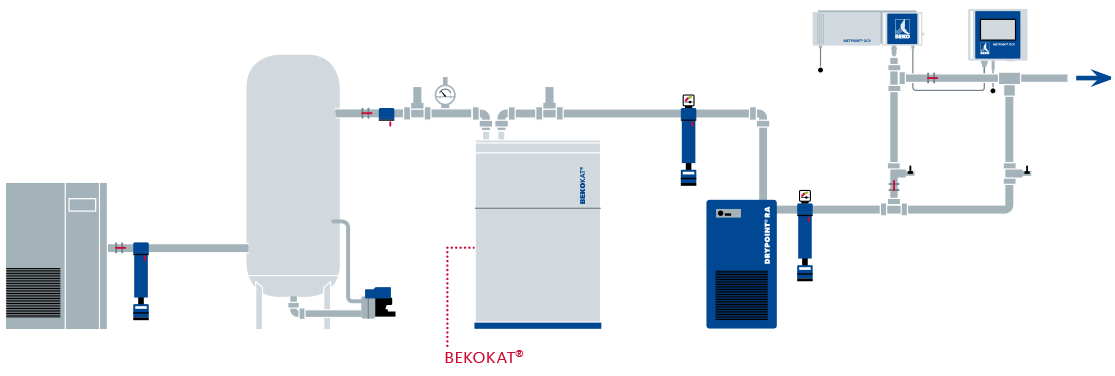

Hier setzt der BEKOKAT®
mit
zukunftsweisender Katalysetechnik neue Standards: Mit einem
Restölgehalt von bis zu kaum mehr messbaren 0,001 mg/m³ und
absoluter Keimfreiheit stellen wir Reinheit in eine neue Dimension.
Von der Idee zur maßgeschneiderten Lösung – auf Basis standardisierter Anlagenkonzepte
Profil
- branchen- und anwendungsspezifische
Anforderungen
(z. B. Druckluftqualität, Volumenströme,
Energieformen zur
Regenerationsluft-
erwärmung) - Investitions- und Betriebskosten, individuelle Amortisationszeit
- lokale Abnahmevorschriften
- Klimazone, lokale Einsatzbedingungen, ökonomische Parameter
Konzept
- Festlegung der Anlagenbauart
- darauf aufbauend: Entwicklung individueller Lösung
Präsentation
- Vorstellung des Lösungskonzepts
Realisierung
- Umsetzung des Projekts
- Inhouse Engineering durch unser erfahrenes und kompetentes Expertenteam
Inbetriebnahme
- Installation der Anlage vor Ort
- optimale Einstellung und Anpassung an die örtlichen Gegebenheiten
Kontinuierlicher Austausch unserer Experten mit dem Kunden
Betreuung / Beratung / Optimierung

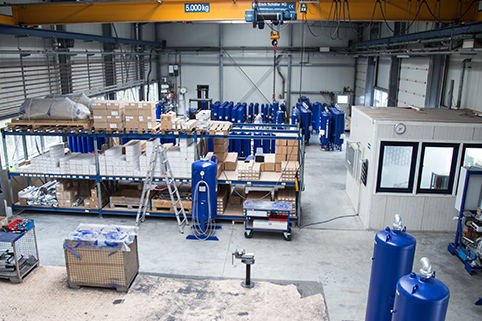

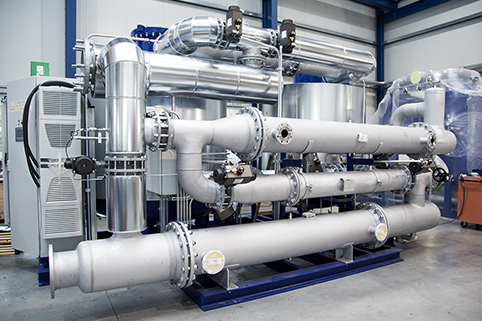

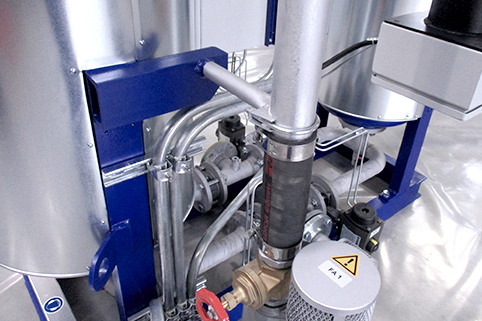

Einblick in unsere Produktion
