refrigration dryer DRYPOINT RA

Los secadores frigoríficos DRYPOINT® RA reducen los costes de explotación

Los secadores frigoríficos se aplican en todos los ámbitos y hoy son el estado de la técnica en las redes de aire comprimido. Representan el proceso más rentable para secar el aire comprimido: por medio del enfriamiento de la temperatura del aire comprimido, el vapor de agua arrastrado se condensa formando agua, la cual se deriva a continuación. En caso de caudales volumétricos oscilantes usted puede ahorrar energía considerablemente con el DRYPOINT  RA eco gracias a su controlador inteligente. En todas las aplicaciones en las que se dan condiciones estables, el DRYPOINT  RA ofrece la solución más eficiente.

Modo de funcionamiento del DRYPOINT® RA eco

Todos los secadores frigoríficos DRYPOINT RA permiten un óptimo intercambio de calor usando el proceso de corriente inversa (counter flow) en todo el tramo. El aire comprimido fluye por todo el tramo dentro del intercambiador de calor en un movimiento dirigido hacia atrás. Esto se produce sin desvíos adversos, generando una mínima pérdida de aire comprimido.

En nuestro canal de YouTube, encontrará más videos sobre nuestra compañía, preparación de aire comprimido y tecnología de medición.

Sistema acreditado, en aplicación en todos los ámbitos: DRYPOINT® RA

El secador frigorífico DRYPOINT  RA es la solución estándar y de este modo la primera elección en el caso de aplicaciones con condiciones de aplicación estables y puntos de rocío a presión constantes de + 3° C. Gracias a la gran variedad de modelos podemos ofrecerle siempre la solución correcta para sus necesidades. Nuestros secadores frigoríficos se distinguen por un secado fiable, una mínima pérdida de aire comprimido y un reducido consumo de energía. El diseño acreditado del DRYPOINT RA permite, además de la máxima funcionalidad, un servicio fiable y económico.

Eficiente de manera convincente con pérdida de presión mínima

Una caída de presión elevada en el secador frigorífico se tiene que compensar con un rendimiento elevado del compresor y la necesidad de energía adicional relacionada con ello. Las consecuencias son un consumo de energía innecesario y unos costes de servicio considerablemente más altos. En los secadores frigoríficos DRYPOINT RA se ha reducido por ello la caída de presión a un mínimo absoluto. Los elementos esenciales en ello son el intercambiador de calor optimizado para el caudal, un Demister para un aseguramiento seguro y componentes sobredimensionados, que proporcionan una caída de presión reducida de 0,16 bar en promedio – a plena carga.

Tamaños de los secadores frigoríficos DRYPOINT® RA

DRYPOINT® RA 20-960

  • Control y supervisión del BEKOMAT  integrado por medio del controlador del sistema
  • Contacto de alarma libre de potencial para la transmisión de mensajes de alarma

DRYPOINT® RA 1080-13800

  • Control y supervisión del BEKOMAT  integrado por medio del controlador del sistema
  • Contacto de alarma libre de potencial para la transmisión de mensajes de alarma
  • Aplicación de compresores Scroll pobres en vibraciones y energéticamente eficientes
  • La interfaz RS485 ofrece posibilidades de control y de supervisión externas
  • Registro de situaciones / mensajes de alarma.

Ventajas del DRYPOINT® RA

Eficiente
  • Para rendimientos de 20 hasta 13.200 m³/ h
  • Secado por medio de la combinación de intercambiador de calor de aluminio altamente efectivo

Orientado a la aplicación
  • Punto de rocío a presión estable + 3° C a través de una válvula Bypass de gas caliente con compensación de presión externa y ventilador controlado por presión
  • Aseguramiento óptimo del circuito de frío por medio de interruptores de alta y baja presión

Extras directamente integrados
  • Equipado de serie con BEKOMAT
  • Control central del sistema para el control de las funciones del secador y la supervisión del BEKOMAT integrado

Ecológico y de fácil mantenimiento
  • Uso de refrigerante ecológico e inocuo para el ozono con un índice GWP (Potencial de Calentamiento Global) especialmente positivo.
  • Mantenimiento rápido y económico

Technical data of DRYPOINT® RA

  RA 20 – RA 70 RA 110 – RA 13200
Máxima temperatura de entrada de aire comprimido +70 °C +70 °C
Presión de servicio mín ... máx 4 ... 16 bar [ü] 4 ... 14 bar [ü]
Temperatura ambiente mín. ... máx. +2 ... +50 °C +2 ... +50 °C
  RA 20 – RA 135 RA 190 – RA 13200
Refrigerante R134.a R407C

Encontrará otros datos técnicos en la información del producto, en el área de descargas en la parte inferior...

económico: DRYPOINT® RA eco

La nueva generación de secadores frigoríficos aúna el esfuerzo económico con la responsabilidad ecológica. Con nuestros secadores con ahorro de energía de la serie eco de DRYPOINT RA hemos redefinido la rentabilidad. La totalidad de las propiedades técnicas ha logrado reducir claramente la pérdida de presión, la pérdida de aire comprimido y el consumo de energía. En caso de toma de aire comprimido oscilante, un control inteligente genera ahorros de energía, adaptando la potencia del secador de manera óptima a la demanda de aire comprimido. El DRYPOINT RA eco se basa en el valorado concepto energético inteligente y lo amplía.

Sistema acreditado, inteligentemente regulado

A menudo, los secadores frigoríficos se diseñan para las condiciones de aplicación más severas: el criterio es el servicio en verano con altas temperaturas de entrada y ambientales. Por tanto, la mayor parte del tiempo el secador está sobredimensionado y rara vez funciona a plena carga. El secador frigorífico DRYPOINT RA eco es símbolo de eficiencia de recursos optimizada: El ámbito de aplicación radica allí donde es necesario proteger los sistemas de aire comprimido y los productos contra el condensado y la suciedad. El secado se realiza refrigerando el aire. El condensado generado se deriva de manera eficiente sin pérdidas de aire comprimido en el BEKOMAT. El calentamiento de retorno reduce la humedad relativa del aire desecado por debajo del 30 %. La cantidad de energía consumida se adapta al rendimiento de secado requerido. Este proceso ahorra costes de energía y cuida el medio ambiente.

Los mayores ahorros provienen de la energía que no consumimos.

Hasta un 55 % de ahorro de costes – ya en los 5 primeros años de servicio

El mayor ahorro radica en la energía que no consumimos. En la serie de secadores frigoríficos DRYPOINT RA eco se continúa el concepto ya exitoso del DRYPOINT  RA con una pérdida de presión menor, diseño óptimo de intercambio de calor y BEKOMAT. Sobre la base de todo ello hemos desarrollado dos nuevos conceptos de regulación para los diferentes tamaños constructivos, los cuales adaptan el rendimiento de secado directamente a la necesidad y de este modo reducen considerablemente el consumo de energía.

DRYPOINT® RA 20-960 eco

  • Para caudales volumétricos < 1.000 m³/h
  • Ahorrar costes de energía por medio de la desconexión del compresor de agente frigorífico en función de la necesidad
  • Indicación del ahorro porcentual de energía
  • Contacto libre de potencial para la transmisión de mensajes de alarma

Eficiencia energética a través de un sistema cíclico inteligente

Para caudales volumétricos inferiores a 1.000 m³/h el DRYPOINT RA eco trabaja como secador cíclico, en el que el compresor de agente frigorífico se desconecta controlado por la necesidad. El sistema cíclico inteligente se lleva a cabo en función de la necesidad de secado y se regula de forma que los tiempos de desconexión se prolongan de forma óptima.

DRYPOINT® RA 1300-10800 eco

  • Para caudales volumétricos > 1.000 m3/h
  • Ahorros energéticos elevados en caso de requerimientos de secado oscilantes por medio de una combinación única de control de frecuencia y de exposición
  • Aplicación de compresores Scroll pobres en vibraciones y energéticamente eficientes
  • Pantalla táctil intuitiva de 4,7- para un control de funcionamiento sencillo y rápido – también del BEKOMAT  integrado
  • Contacto libre de potencial para la transmisión de mensajes de alarma
  • La interfaz RS485 ofrece posibilidades de control y de supervisión externas
  • Registro de situaciones / mensajes de alarma

Combinación óptima de ahorro energético y rendimiento de secado

Para caudales volumétricos superiores a 1.000 m³/h el DRYPOINT RA eco une la regulación de frecuencia del compresor de agente frigorífico con el sistema cíclico. Adicionalmente el ventilador también está regulado por frecuencia, lo que conlleva una combinación óptima de ahorro energético y rendimiento de secado.

Advantages of DRYPOINT® RA eco

Ventajas eco
  • Adaptación del consumo de potencia a los cambios en los requisitos de secado
  • Ahorro de energía en caso de oscilaciones en el caudal volumétrico
  • Contribución activa a la sostenibilidad

Eficiencia energética y rentabilidad
  • Mínima pérdida de presión mediante un diseño del intercambiador de calor que optimiza el flujo
  • Mínimo consumo de energía mediante la equilibrada tecnología del compresor frigorífico
  • Sin pérdida de aire comprimido mediante una derivación efectiva del condensado con BEKOMAT

Seguro y fiable
  • Separación efectiva del condensado mediante el Demister integrado
  • Protección óptima del circuito de refrigeración

Fácil manejo
  • Clara presentación de todos los estados de servicio
  • Control continuo de la desviación del condensado
  • Alarmas claras
  • Información de mantenimiento y servicio a tiempo

Technical data of the DRYPOINT® RA eco

  RA 20 eco – RA 70 eco RA 110 eco – RA 10800 eco
Máxima temperatura de entrada de aire comprimido +70 °C +70 °C
Presión de servicio mín ... máx 4 ... 16 bar [ü] 4 ... 14 bar [ü]
Temperatura ambiente mín. ... máx. +2 ... +50 °C +2 ... +50 °C
  RA 20 eco – RA 135 eco RA 190 eco – RA 10800 eco
Refrigerante R134.a R407C

Encontrará otros datos técnicos en la información del producto, en el área de descargas en la parte inferior...

Modelos especiales de DRYPOINT® RA

En el caso de ámbitos de aplicación y requisitos especiales son necesarias soluciones específicas de cliente. Por medio de la amplia variedad de secadores frigoríficos siempre tenemos la solución especial adecuada para usted: ya se trate de aplicaciones de alta presión de hasta 50 bar, temperaturas de entrada de aire comprimido especialmente altas o condiciones del entorno agresivas. Con los modelos y opciones especiales DRYPOINT  RA también damos cobertura a sus necesidades de cliente. Como es habitual con la máxima seguridad y un consumo energético mínimo.

El secador frigorífico para altas temperaturas de entrada: DRYPOINT® RA HT

El secador frigorífico DRYPOINT RA HT ha sido especialmente diseñado para aplicaciones en las que se debe secar con eficiencia aire comprimido con altas temperaturas de entrada de hasta 80 °C.

El meditado diseño optimizado para el flujo asegura un flujo de aire comprimido con baja resistencia. La tecnología optimizada del compresor refrigerador garantiza un bajo consumo de energía con un punto de presión muy estable.

Filtro previo integrado CLEARPOINT® con BEKOMAT®

El filtro CLEARPOINT integrado deriva el condensado generado a través de un BEKOMAT de forma segura y sin pérdidas de aire comprimido innecesarias. Además, el filtro previo protege el intercambiador de calor del secador frigorífico, mejorando la vida útil y la efectividad del intercambiador de calor.

El secador frigorífico para aplicaciones de alta presión: DRYPOINT® RS HP

Los secadores frigoríficos de aire comprimido DRYPOINT RS HP han sido especialmente diseñados para aplicaciones en las que se debe secar con eficiencia aire comprimido en un rango de presión 45 bar/ 50 bar. Esto suele ser habitual en la fabricación de botellas PET, pero también para arrancar grupos diésel o en máquinas de perforación geológicas.

Intercambiador de calor de placas de acero inoxidable del DRYPOINT® RS HP

El diseño meditado, optimizado para el caudal del intercambiador de calor de placas de acero inoxidable proporciona un flujo de baja resistencia del aire comprimido. Además, la tecnología optimizada del compresor refrigerador garantiza un bajo consumo de energía con un punto de rocío a presión muy estable.

Aún más robusto por medio del innovador recubrimiento TAC

Muchos entornos industriales como p. ej. en el sector agrícola, tecnología alimenticia o en la producción de papel, contienen medios agresivos en el aire del entorno. Estos pueden tener una influencia negativa sobre la duración de servicio de un secador. Para una protección óptima le recomendamos el recubrimiento anticorrosión para nuestra serie DRYPOINT RA/RS HP.


En caso de condiciones del entorno agresivas

Recubrimiento anticorrosión TAC para todos los componentes interiores con contenido de cobre Prolonga la vida útil del secador de manera importante y eleva la seguridad de funcionamiento


Water-cooled compressed air refrigeration dryers

En el caso de que esté disponible un suministro de agua de refrigeración centralizado, los siguientes tipos de DRYPOINT RA son la solución óptima:

  • DRYPOINT RA WC Secador frigorífico de aire comprimido refrigerado por agua. La refrigeración por agua hace posible un secado fiable – independientemente de la temperatura ambiente.
  • DRYPOINT RA TBH Refrigerado por agua con intercambiador de calor de haz de tubos para aguas grises.
  • DRYPOINT RA SWC Refrigerado por agua marina con intercambiador de calor de haz de tubos.

Downloads DRYPOINT® RA

Catàlogo general
PDF
6 MB
Secadores frigoríficos, de membrana y de adsorción
Catálogo
PDF
218 KB
Secado | DRYPOINT RA
Catálogo
PDF
309 KB
Secado | DRYPOINT RA eco
Catálogo
PDF
276 KB
Secado | DRYPOINT RA HT
Catálogo
PDF
474 KB
Secado | DRYPOINT RS HP
Catálogo
PDF
168 KB
Secado | Revestimiento anticorrosión TAC
Catálogo
PDF
183 KB
Secado | Refrigeración por agua WC, TBH y SWC
Instrucciones
PDF
10 MB
Instrucciones DRYPOINT RA 20-960
Instrucciones
PDF
8 MB

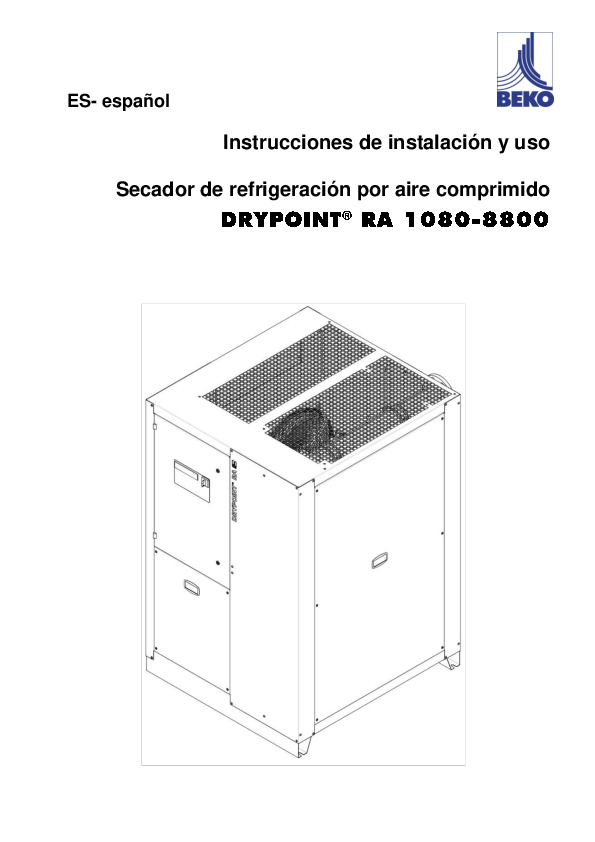

Instrucciones DRYPOINT RA 1080-8800
