Rilevatore di perdite a ultrasuoni

Rilevamento delle perdite d'aria compressa semplice e preciso

Localizzare le perdite più piccole anche a grande distanza

Ridurre al minimo fughe e costi con il sistema di gestione delle perdite METPOINT CID

Le fughe d'aria compressa nel vostro processo di produzione sono responsabili di perdite involontarie di aria compressa, che comportano un maggiore consumo energetico e quindi un aumento dei costi e delle emissioni di CO₂. Con il sistema di rilevazione delle perdite METPOINT CID, potete individuare le perdite nel vostro impianto in modo rapido e preciso, quantificarle direttamente durante la ricerca e documentare chiaramente tutti i punti critici in modo da potervi porre rimedio in modo strutturato. Il software e gli accessori in dotazione vi aiutano a localizzare le fughe in modo rapido e intuitivo, anche nei punti più difficili da raggiungere.

Ricerche accurate grazie alla lunga durata della batteria

Localizzazione acustica delle perdite

Il rilevatore di perdite utilizza gli ultrasuoni per individuare anche le fughe più distanti. E' sufficiente camminare lungo le linee dell'aria compressa utilizzando le cuffie per sentire quando ci si sta avvicinando a una perdita. I rumori ambientali fastidiosi vengono mascherati, permettendo di utilizzare il rilevatore anche durante le ore di lavoro. La durata della batteria, fino a 9 ore di funzionamento continuo, consente ricerche accurate ed estese. I diversi accessori intercambiabili garantiscono l'individuazione di tutte le fughe, anche le più piccole, sia quando i tubi sono vicini che distanti.

Visualizzazione dei potenziali di risparmio

Quantificare e documentare le fughe

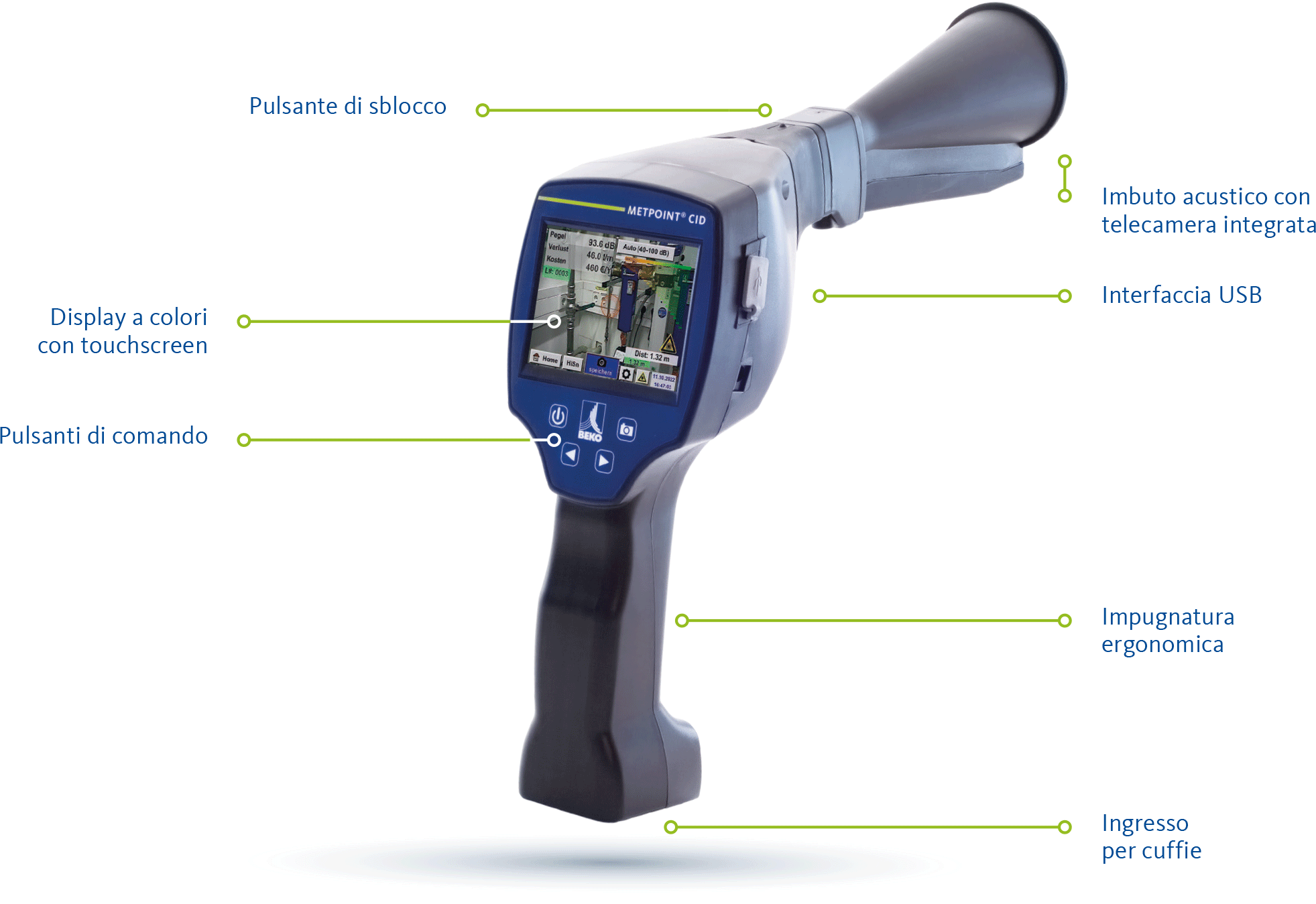

Le fughe rilevate vengono visualizzate sul display touch a colori, con l'indicazione dell'area interessata e la quantificazione del potenziale risparmio derivante dalla riparazione. La misurazionedella distanza tramite laser integrato garantisce un calcolo affidabile dei costi. La posizione della perdita e i calcoli possono essere salvati direttamente nel dispositivo di ricerca per la successiva riparazione.

Brevi distanze
Tubo direzionale per una localizzazione precisa

In caso di tubazioni dell'aria compressa vicine, si utilizza il tubo direzionale con punta di misurazione. Il sistema d'aria compressa viene ispezionato a distanza ravvicinata con il rilevatore di perdite. La sua ridotta area di misurazione consente di individuare con precisione anche le perdite più piccole.

Medie distanze
Imbuto acustico per applicazioni standard

Per distanze medie tra 0,2 e 6 metri dalla linea esaminata, si utilizza l'imbuto acustico. È possibile attivare un puntatore laser per facilitare l'orientamento. La sua forma consente di catturare anche le onde ultrasoniche derivanti da fughe lontane. Questo sistema di rilevazione è il più utilizzato.

Grandi distanze
Riflettore parabolico per distanze maggiori

Lo specchio parabolico permette di trovare una perdita a distanze maggiori nell'impianto di aria compressa, da 3 a 12 metri. Il laser di puntamento integrato aiuta nella rilevazione e la telecamera con teleobiettivo consente di localizzare con precisione le perdite. Lo specchio parabolico è contenuto in una robusta valigetta per il trasporto ed è disponibile come accessorio opzionale.

Come funziona

Come funziona METPOINT CID

A causa dell'attrito delle molecole di gas, le perdite generano rumori non udibili dall'orecchio umano. Con il rilevatore di perdite, questi rumori possono essere identificati e localizzati dall'utente tramite i segnali acustici inviati alle cuffie. La posizione e le dimensioni della perdita vengono poi visualizzate sul display.

Gestione dei dati

Trasmissione

Semplice trasmissione dei dati

Dopo che tutte le perdite sono state localizzate e temporaneamente memorizzate nel METPOINT CID, i dati possono essere trasferiti a un computer tramite chiavetta USB con il software in dotazione.

Registrazioni

Gestire le registrazioni in modo flessibile

Il software assegna chiaramente le immagini all'azienda oggetto dell'indagine. Le registrazioni possono essere archiviate e filtrate in base agli edifici e ai progetti.

Correzioni

Correzione di dati individuali

Le preimpostazioni, come la posizione oppure i ricambi inseriti durante la ricerca nel rilevatore di fughe, possono essere modificate a piacere.

Aggiunta dati

Aggiungere comodamente i dati

Le informazioni non ancora registrate durante la ricerca possono essere aggiunte comodamente sul computer.

Follow-up

Follow-up dettagliato

È possibile anche annotare l'urgenza della riparazione delle fughe. Una volta effettuata la riparazione, lo stato della perdita può essere modificato nel software.

Report

Rendicontazione secondo la norma DIN 50001

Infine, è possibile generare automaticamente un report secondo la norma DIN 50001, che contiene i risultati totali della ricerca fughe, un elenco dettagliato delle singole perdite e i dati anagrafici del progetto.
