DRYPOINT® AC Essiccatori ad adsorbimento con rigenerazione a freddo

Essiccatori ad adsorbimento per le diverse esigenze dell’aria compressa.

DRYPOINT AC

DRYPOINT® AC 119 -196

L'essiccatore ad adsorbimento compatto può essere utilizzato con qualsiasi tensione elettrica in tutto il mondo. 20 diverse possibilità di montaggio lo rendono particolarmente flessibile.

Per portate d'aria compressa da 10 a 120 m³/h.

Per saperne di più…
DRYPOINT AC 410

DRYPOINT® AC 410-495 e AC HL

L'innovativa valvola selettrice con tubazione di aria di spurgo interna permette il flusso anche nel caso di caduta di tensione, rendendo così il sistema particolarmente sicuro.

Per portate volumetriche fino a 8200 m³/h.

Per saperne di più…
DRYPOINT AC HP

DRYPOINT® AC HP

In acciaio inox, lunga durata, manutenzione semplice e veloce. Caratteristiche che rendono particolarmente robusto questo essiccatore per alta pressione.

Per pressioni da 100 a 350 bar.

Per saperne di più…

DRYPOINT® AC 119-196: l'essiccatore ad adsorbimento compatto

Per portate d'aria da 10 a 120 m³/h, l'essiccatore ad adsorbimento con rigenerazione a freddo DRYPOINT AC 119 – 196 garantisce una fornitura stabile di aria compressa di qualità elevata grazie all'impiego di materiale adsorbente pregiato. Il materiale adsorbente è confezionato in cartucce e sottrae l'umidità all'aria compressa fino a un punto di rugiada in pressione di -70 °C. Grazie a un postfiltro integrato, la polvere creata dall'abrasione del materiale adsorbente viene filtrata in sicurezza. In tal modo, questo essiccatore ad adsorbimento assicura processi produttivi economici e senza rischi.



Compatto nelle dimensioni – grande nella qualità, nell'efficienza e nell'assistenza tecnica

L'essiccatore ad adsorbimento con rigenerazione a freddo DRYPOINT AC 119 – 196, garantisce il massimo della sicurezza e delle prestazioni in combinazione con un prefiltro per aria compressa CLEARPOINT e lo scaricatore di condensa opzionale BEKOMAT. Utilizzando materiale adsorbente pregiato e il postfiltro integrato, DRYPOINT AC fornisce un'alimentazione costante di aria compressa di alta qualità. Grazie al sistema integrato di controllo della sincronizzazione del compressore e un eventuale monitoraggio remoto con segnale di allarme, questo essiccatore ad adsorbimento assicura processi produttivi senza problemi e si contraddistingue per flessibilità e facilità di manutenzione.

[Translate to Italia:] DRYPOINT AC

Economico e di facile manutenzione

DRYPOINT AC 119 – 196 può essere sfruttato in vari modi: il controllo integrato di sincronizzazione compressore a risparmio energetico consente un sensibile abbassamento dei costi operativi dato che, durante il tempo di arresto del compressore, non viene usata l'aria di rigenerazione. Inoltre, la lieve caduta di pressione di soli 0,35 bar in media, ivi compresi il prefiltro e il postfiltro, consente di risparmiare sui costi dell'energia. Il controllo permanente e il comando dell'essiccatore sono estremamente affidabili ed economici. Con il contatto di allarme a potenziale zero, il DRYPOINT® AC può essere monitorato da una sala di controllo remota. Infine, il DRYPOINT AC si dimostra particolarmente semplice sia nella manutenzione regolare che in caso di riparazione: ad esempio, è possibile sostituire le cartucce durante l'assistenza tecnica in modo facile, rapido e pulito.

Molteplici possibilità d'installazione per un impiego flessibile

DRYPOINT AC 119 – AC 196 è predisposto, mediante connessione di ingresso multipla, per diversi tipi d'installazione e condizioni d’impiego. Girando il blocco di connessione (distributore a più vie), è possibile posizionare liberamente la connessione d'ingresso e di uscita del flusso d’aria. Grazie al materiale adsorbente precompresso, DRYPOINT AC può essere installato sia in senso orizzontale che verticale, per un totale di 20 diverse possibilità di montaggio. La funzione multitensione consente di collegare DRYPOINT AC con qualsiasi tensione di alimentazione in tutto il mondo.

Installazione orizzontale
Montaggio laterale e frontale
Montaggio sul retro del corpo

Vantaggi del DRYPOINT® AC 119-196

Economico

  • Controllo integrato della sincronizzazione del compressore per un funzionamento efficiente
  • Prefiltro a flusso ottimizzato per basse perdite di pressione
  • Progettato per una facile manutenzione
  • La filltrazione in ingresso aumenta la durata di vita

Sicuro

  • Aria compressa di qualità costantemente elevata
  • Punto di rugiada a bassa pressione fino a -40°C
  • (su richiesta fino a -70°C)
  • Grado di essiccazione costantemente elevato
  • Contatto senza potenziale per il monitoraggio a distanza

Flessibile

  • Design compatto e poco ingombrante
  • Multitensione: può essere collegato a qualsiasi alimentazione standard in tutto il mondo
  • Multiporta: connessione di ingresso e uscita liberamente posizionabile
  • Possibilità di installazione orizzontale o verticale

Caratteristiche tecniche DRYPOINT® AC 119-196

Punto di rugiada in pressione impostazione standard (uscita) – 40 °C, -70 °C su richiesta
Temperatura d'ingresso min. ... max. +5 … +50 °C
Temperatura ambiente min. ... max. +5 … +50 °C
Alimentazione 100 ... 240 VAC; 50 ... 60 Hz; 12 ... 24 VDC
Pressione d'esercizio min. ... max. 4 … 16 bar
Portata 10,2 … 119 m³/h
Classe di protezione IP 65

*Per altre caratteristiche tecniche si rimanda alle informazioni sul prodotto nell'area Download in basso.

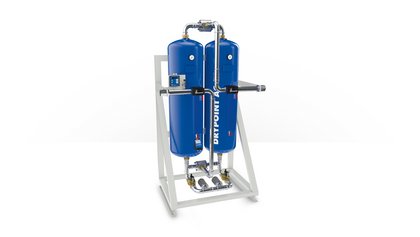

DRYPOINT® AC 410-495 / HL: affidabile, innovativo e sicuro

L’utilizzo di materiale essiccante selezionato consente agli essiccatori ad adsorbimento delle serie DRYPOINT AC e DRYPOINT  HL di garantire una stabile erogazione di aria compressa di alta qualità. Il materiale adsorbente sottrae umidità dall'aria compressa fino ad un punto di rugiada in pressione di -40 °C, come optional persino fino a -70 °C, assicurando in tal modo processi produttivi economici e senza problemi.

Il controllo del punto di rugiada in pressione e il controllo sincronizzazione compressore sfruttano il potenziale di risparmio in modo particolarmente efficiente e abbassano i costi operativi.

La valvola selettrice innovativa del DRYPOINT AC 410-495 con tubazione di aria di purga interna mantiene il flusso costante anche in caso di caduta di tensione, rendendo così il sistema “fail safe”. I robusti raccordi zincati a pressa, la facilità di trasporto con carrello elevatore e l'accessibilità a tutti i componenti del sistema dimostrano che è stato progettato tenendo conto della praticità.

La combinazione con pre e post filtri CLEARPOINT integrati, così come con gli scaricatori di condensa BEKOMAT, insieme alla semplicità d'uso, garantiscono un'elevata sicurezza operativa, sia per DRYPOINT AC 410-495 che per DRYPOINT HL.

[Translate to Italia:] DRYPOINT AC 410

L’essiccatore ad adsorbimento con rigenerazione a freddo DRYPOINT AC garantisce una fornitura continua di aria compressa di alta qualità. Due contenitori (3) riempiti con materiale essiccante sono disposti parallelamente. Tramite il pre filtro CLEARPOINT con lo scaricatore di condensa BEKOMAT (1), che sottraggono particelle e condensa dall'aria compressa, e la valvola di scambio inferiore (2), l'aria compressa raggiunge il contenitore di adsorbimento (3). Qui, l'aria compressa viene essiccata fino al grado di essiccamento (punto di rugiada in pressione) richiesto. Successivamente l'aria attraversa la valvola di scambio superiore (4) e un post filtro CLEARPOINT (5), che filtra le eventuali particelle derivanti dall'abrasione del materiale essiccante. L'aria essiccata e pulita è così pronta per l'utilizzo. Mentre in un contenitore viene essiccata l'aria compressa, contemporaneamente nell'altro contenitore viene rigenerato il materiale adsorbente.A questo scopo, un flusso parziale di aria già essiccata viene allentato tramite un ugello (6) alla pressione atmosferica e condotto attraverso il letto essiccante per la rigenerazione, per poi essere rilasciato nell'atmosfera attraverso un silenziatore (7). I comandi temporizzati provvedono allo scambio tra i due contenitori con un ritmo prefissato, volendo anche in funzione al punto di rugiada. Ovviamente, il valore del punto di rugiada può essere trasmesso ad un data logger opzionale, come per esempio il METPOINT BDL.

[Translate to Italia:] DRYPOINT AC function

Vantaggi del DRYPOINT® AC / HL

Economico

  • Ridotti costi operativi grazie alla bassa caduta di pressione
  • Risparmio energetico grazie al controllo della sincronizzazione del compressore
  • Il controllo DTP (opzionale) riduce ulteriormente i costi operativi
  • Scarico della condensa senza perdite e affidabile tramite BEKOMAT

Robusto e sicuro

  • Separazione affidabile con i filtri CLEARPOINT
  • Semplice monitoraggio dei filtri con una gestione di nuova concezione
  • Fail-safe: funziona anche in caso di mancanza di corrente grazie all'innovativa valvola shuttle
  • Manometro per il monitoraggio della pressione

Pratico

  • Manutenzione agevolata grazie all‘accessibilità di tutti i componenti
  • Facile da spostare con un carrello elevatore
  • Robusti raccordi a pressare zincati
  • Struttura compatta salva-spazio

Caratteristiche tecniche DRYPOINT® AC / HL

DRYPOINT AC 410-495 DRYPOINT HL
Punto di rugiada in pressione impostazione standard (uscita) -40 °C -40 °C, optional -70 °C
Temperatura ambiente min. ... max. +4 ... +50 °C +5 ... +50 °C
Temperatura in ingresso min. ... max. +5 ... +50 °C +5 ... +50 °C
Pressione d'esercizio min. ... max. 4 … 16 bar 4 … 11 bar, 4 … 16 bar optional
Classe di protezione IP 54 IP 54

*Per altre caratteristiche tecniche si rimanda alle informazioni sul prodotto nell'area Download in basso.

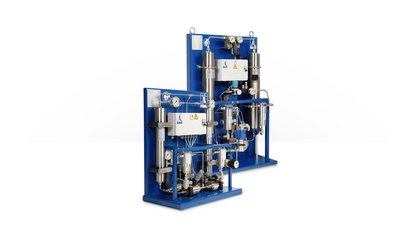

DRYPOINT® AC HP Essiccatore per alta pressione 100-350 bar

In presenza di alta pressione, sicurezza e affidabilità sono requisiti indispensabili in un sistema d'aria compressa. Più la compressione è elevata, più l’aria compressa è contaminata da particelle solide, particelle di olio libere e condensa. Il DRYPOINT AC HP è la soluzione per un sistema ad alta pressione sicuro ed efficiente. Elimina in modo affidabile ed economico sia l’umidità che gli inquinanti dall’aria compressa.

Efficienza, qualità e servizio per l'essiccazione ad alta pressione

DRYPOINT AC HP è dotato di un controllo di sincronizzazione compressore di serie. Si tratta di un controllo intelligente che memorizza lo stato relativo al programma in esecuzione. Al riavvio, il programma viene ripreso dal punto d'interruzione. In tal modo si evita il sovraccarico di materiale adsorbente. Sicurezza operativa e risparmio energetico sul funzionamento del compressore sono i punti di forza di questa soluzione.

All'ingresso del contenitore del materiale adsorbente è presente un vano di stabilizzazione altamente efficace per la separazione e lo stoccaggio dell'acqua di condensa. In tal modo la condensa non viene a contatto con il materiale adsorbente, ma contenuta e scaricata nella rigenerazione.

[Translate to Italia:] DRYPOINT AC HP

Soluzioni eccellenti per esigenze eccezionali

  1. I contenitori di materiale adsorbente sono realizzati con profili in acciaio inox con ampia apertura a sezione trasversale e chiusura a vite di serie. Ciò non solo riduce la quantità di lavoro necessario per la manutenzione, ma facilita anche l'ispezione interna dei contenitori.
  2. I filtri altamente efficaci, in acciaio inox di serie, rimuovono in modo affidabile inquinanti, come le particelle solide e le particelle di olio.
  3. I componenti pressurizzati sono forniti in acciaio inox di serie.
  4. Due riduttori di pressione separati per l'aria di controllo e di rigenerazione garantiscono un funzionamento affidabile in qualsiasi momento.
  5. La zona a bassa pressione è protetta da una valvola di sicurezza.
  6. L'aria di controllo e rigenerazione viene prelevata dietro al postfiltro. Ciò garantisce una funzionalità e una regolazione più affidabile.
  7. DRYPOINT AC HP è equipaggiato con singoli gruppi valvola. I fissaggi separati alleggeriscono le tubazioni e rendono l'essiccatore insensibile alle vibrazioni. La sicurezza operativa aumenta, i costi dei ricambi si riducono.

Il design compatto aumenta la flessibilità d'installazione.

[Translate to Italia:] DRYPOINT AC HP installation

Vantaggi del DRYPOINT® AC HP

Economico

  • Materiale adsorbente altamente efficiente
  • Sicurezza operativa e risparmio energetico Controllo della sincronizzazione con il compressore
  • Dimensionamento e regolazione in base alle condizioni e ai requisiti operativi individuali

Robusto e affidabile

  • Acciaio inossidabile come standard per la massima durata
  • Tutti i componenti e le tubazioni sono montati e protetti dalle sollecitazioni
  • Insensibile alle vibrazioni
  • Robusto telaio con pedana

Sicuro

  • Montaggio completo certificato TÜV
  • Progettato secondo DGRL, AD-2000 (altri design su richiesta)
  • Valvola di sicurezza nel circuito di bassa pressione per proteggere le valvole di controllo e i componenti a valle

Facile manutenzione

  • Tutti i componenti sono accessibili frontalmente e avvitati
  • Struttura compatta
  • Manutenzione più semplice e costi ridotti per i pezzi di ricambio grazie a tre unità di valvole indipendenti invece di un blocco valvole combinato

Caratteristiche tecniche DRYPOINT® AC HP

Punto di rugiada in pressione impostazione standard (uscita) -40 °C, optional -70 °C
Temperatura di ingresso min. ... max. +5 ... +55 °C
Temperatura ambientale min. ... max. +5 ... +50 °C
Alimentazione elettrica (standard) 110 ... 230 VAC; 50 – 60 Hz; 24 VDC
Pressione e portata (min./max.) 60 m³/h a 100 bar
820 m³/h a 350 bar
Classe di protezione IP 54

*Per altre caratteristiche tecniche si rimanda alle informazioni sul prodotto nell'area Download in basso.

Download DRYPOINT AC

DRYPOINT AC 119 – 196
Opuscoli
496 KB
Scaricare
Essiccamento | DRYPOINT AC 410 – 495
Opuscoli
764 KB
Scaricare
Essiccamento | DRYPOINT AC HP
Opuscoli
571 KB
Scaricare
Essiccamento | DRYPOINT HL
Opuscoli
375 KB
Scaricare
Istruzioni per l'uso DRYPOINT AC 119– 148
Manuale
8 MB
Scaricare
Istruzioni per l'uso DRYPOINT AC 171– 196
Manuale
8 MB
Scaricare
Istruzioni per l'uso DRYPOINT AC 410 – 495
Manuale
6 MB
Scaricare

Manca qualcosa nell'area Download?

Richiedi documentazione

EVERDRY® - per portate elevate

Gli essiccatori ad adsorbimento con rigenerazione a caldo EVERDRY completano la gamma di prodotti per l'essiccamento. EVERDRY è sinonimo di impianto orientato al cliente, progettato partendo da una base standard e adattata poi alle specifiche esigenze del cliente.

Per saperne di più...

[Translate to Italia:] EVERDRY FRA
