QWIK-PURE

Il primo separatore acqua-olio attivo

Sicuro. Pulito. Modulare.

Esperienza QWIK-PURE
Sicuro
Pulito
Modulare
Sicuro
Tenere sempre d'occhio la capacità residua
Sicuro
Tenere sempre d'occhio la capacità residua
  • Monitoraggio permanente delle funzioni
  • Monitoraggio a distanza grazie alla capacità di rete
  • Drenaggio automatico
  • Il controllo intelligente FRC mostra la capacità residua
  • Modalità Fail-Safe
  • Visualizzazione chiara della capacità residua disponibile
Pulito
Pulito in ogni aspetto
Pulito
Pulito in ogni aspetto
  • Sostituzione semplice, pulita ed ergonomica delle cartucce
  • Nessun traboccamento del sistema grazie al principio di funzionamento attivo
  • Cartucce sigillate ermeticamente
  • Nessun contatto con i contaminanti
  • Il monitoraggio integrato utilizza in modo ottimale le cartucce
  • Gli oli assorbiti vengono trattenuti in modo affidabile
Modulare
Piena flessibilità: i moduli crescono con le esigenze dei clienti
Modulare
Piena flessibilità: i moduli crescono con le esigenze dei clienti
  • Facili adattamenti alle mutevoli esigenze di volumi di aria compressa e di condensa
  • Progettazione in base all'intervallo di manutenzione o alla capacità del compressore
  • Una cartuccia si adatta a tutti i modelli QWIK-PURE
  • Facilita l'approvvigionamento, la gestione dell'inventario ed evita ordini errati
Sicuro, pulito e modulare

Come primo separatore acqua-olio attivo, QWIK-PURE apre possibilità completamente nuove.

I tradizionali separatori acqua-olio basati sul principio della separazione per gravità non possono essere ulteriormente migliorati dal punto di vista tecnico. Per lo sviluppo della nuova generazione, abbiamo prestato particolare attenzione alle persone che lavorano con il prodotto. Come possiamo offrire loro la massima affidabilità e flessibilità, rispondendo al contempo ai requisiti dell'industria moderna?



Unità elettronica di controllo FRC
Approvazione DIBt
Gruppo valvole per la separazione attiva acqua-olio
Cartucce universali adatte a tutti i modelli
Camera di espansione
Robusta base e riduzione del gocciolamento
Connessioni separate

Unità elettronica di controllo FRC

L’unità elettronica di controllo FRC fornisce una visualizzazione chiara della capacità residua delle cartucce filtranti. Inoltre, monitora automaticamente il flusso della condensa e gli eventuali picchi per garantire prestazioni efficienti e affidabili. Fornisce anche informazioni sullo stato del sistema per facilitare la pianificazione della manutenzione. La connessione in rete (tramite interfaccia Modbus) consente di monitorare il sistema in remoto dalla sala di controllo. Inoltre, la sostituzione delle cartucce è più facile grazie allo scarico controllato della condensa e si risparmiano tempo e risorse.

Approvazione DIBt

Sicurezza grazie a una certificazione indipendente

L'Istituto tedesco per la tecnologia edilizia (DIBt) attesta la conformità a tutti i requisiti di legge per lo scarico delle acque trattate con un'approvazione tecnica generale.

Gruppo valvole per la separazione attiva acqua-olio

Tecnologia a membrana robusta, affidabile e a lunga durata che garantisce elevate ed efficienti prestazioni del sistema. Il consumo di aria compressa nel processo è ridotto al minimo. Inoltre, le service unit compatte sono di facile manutenzione, per agevolare l’assistenza e ridurre al minimo i tempi di fermo.

Cartucce universali adatte a tutti i modelli

Grazie al fatto che le cartucce sono costantemente immerse in acqua, non si formano strati limite impermeabili o proliferazioni batteriche. La sostituzione rapida e semplice della cartuccia consente una manutenzione efficiente del sistema senza dover eseguire lunghe operazioni di pulizia o aver bisogno di particolari strumenti.  Il peso massimo della cartuccia satura è sempre inferiore a 25 kg.

La valvola di fondo integrata impedisce eventuali perdite.  A seconda del dimensionamento e dei requisiti, le cartucce raggiungono una durata di 2.200-8.700 ore. Il prefiltro e il filtro principale sono integrati nella cartuccia.

Camera di espansione

La camera di scarico della pressione con tappeto a carboni attivi aiuta a ridurre gli odori sgradevoli e aiuta a rendere l'ambiente più igienico.  Inoltre, l'uso di questa tecnologia può contribuire a prolungare la durata del prodotto, riducendo i potenziali costi di manutenzione e riparazione. La capacità di oltre 20 litri garantisce la sicurezza anche in caso di portate elevate di condensa.

L'ingresso della condensa è ruotabile per facilitare l'installazione. La condensa può essere immessa a una pressione fino a 16 bar(g).

Robusta base e riduzione del gocciolamento

La robusta piastra di base occupa poco spazio e può essere ampliata se necessario. La sostituzione della cartuccia avviene senza gocciolamenti grazie alla valvola di fondo integrata e ai tappi di chiusura delle tubazioni forniti in dotazione.

Connessioni separate

Per i controlli di routine

Connessioni separate per lo scarico della condensa trattata e per il campionamento. Il controllo della torbidità viene effettuato mediante una provetta alloggiata in un apposito scomparto.

Con questo prodotto la sostenibilità non è solo una parola d'ordine. Ci preoccupiamo di trovare un'armonia sensata tra sostenibilità, sicurezza dell'utente e funzionalità del prodotto.

Pascal Freis, Responsabile di prodotto QWIK-PURE, BEKO TECHNOLOGIES

Cosa c'è di nuovo?

Nuovi standard nel trattamento della condensa

Funzionamento attivo

Funzionamento attivo

Processo unico e affidabile
I tradizionali separatori acqua-olio funzionano secondo il principio di gravità e la condensa attraversa a cascata il mezzo filtrante. Con QWIK-PURE la condensa viene spinta attivamente attraverso la cartuccia con lievi pressurizzazioni del sistema. Durante questo processo, la cartuccia è costantemente immersa, quindi non può asciugarsi, non si formano strati impermeabili e si riducono significativamente le proliferazioni batteriche. L’operatore è così protetto da eventuali contaminazioni.

Pulito e igienico
Grazie alla struttura ermetica, né gli utenti né il personale di assistenza entrano in contatto con le sostanze assorbite, che rimangono intrappolate all'interno della cartuccia filtrante e non possono contaminare l’ambiente circostante o la condensa scaricata.

Modalità Fail-Safe

Per la perdita di potenza e di aria compressa

Il controllo FRC integrato visualizza in modo affidabile la capacità residua delle cartucce e controlla automaticamente quando è necessario spingere la condensa con lievi pressurizzazioni del sistema. In caso di problemi, vengono avviate misure indipendenti o viene attivato un allarme e QWIK-PURE® continua a funzionare come un tradizionale separatore a gravità.

Una cartuccia adatta a tutti i modelli QWIK-PURE

Tutti i modelli QWIK-PURE utilizzano la stessa tipologia di cartuccia, per cui lo spazio di stoccaggio può essere utilizzato in modo più efficiente. È sufficiente tenere a magazzino un solo formato nelle quantità appropriate.

Design ergonomico

Nella progettazione delle cartucce, abbiamo pensato soprattutto agli utenti: il tubo di ingresso della condensa, ad esempio, è anche una pratica e solida maniglia, che facilita il trasporto e il montaggio. Grazie allo scarico controllato, inoltre, una cartuccia completamente satura pesa meno di 25 kg.

Sostituzione pulita della cartuccia

Una valvola di chiusura integrata nella base della cartuccia evita gocciolamenti sul pavimento quando viene rimossa. Per chiudere la tubazione superiore, vengono forniti appositi tappi che impediscono la fuoriuscita di liquidi.



Flessibilità

QWIK-PURE cresce con voi

Grazie al design modulare, QWIK-PURE cresce con l'utente: con pochi semplici passaggi, può essere ampliato o ridotto in base alla necessità di aumentare o diminuire la portata. Questo comporta non solo maggiore semplicità decisionale, ma anche la possibilità di adattare gli interventi di manutenzione a quelli pianificati per altri componenti della sala compressori.

  • QWIK-PURE 10

  • QWIK-PURE 15

  • QWIK-PURE 30

  • QWIK-PURE 60

  • QWIK-PURE 90

Totale flessibilità

I kit di espansione

QWIK-PURE da 10 a 15

L'aggiunta dell'unità di controllo intelligente FRC trasforma il modello statico QWIK-PURE 10 nel separatore attivo QWIK-PURE 15.

Scopri di più

QWIK-PURE da 10 a 15

Controllo intelligente

In questo caso, l'unità elettronica digitale FRC, il serbatoio e la camera di misurazione vengono installati in un secondo momento. Di conseguenza, si ottiene una separazione attiva e la capacità viene aumentata a 15 m³/min. In questo set è inclusa anche una nuova cartuccia.

QWIK-PURE da 15 a 30

Questo kit di espansione consente di raddoppiare la capacità del QWIK-PURE 15.

Scopri di più

QWIK-PURE da 15 a 30

Più prestazioni

La seconda cartuccia raddoppia le prestazioni. Ciò richiede una camera di misura più ampia, una piastra di base più grande e la seconda cartuccia, compresa la tubazione. Tutti i componenti e le quattro nuove cartucce sono inclusi in questo pacchetto di espansione. La nuova capacità dopo il retrofit è di 30 m³/min.

QWIK-PURE da 30 a 60 e da 60 a 90

Questo kit viene collegato lateralmente per ottenere una portata significativamente maggiore.

Scopri di più

QWIK-PURE da 30 a 60/60 a 90

Facilmente espandibile

L'unità supplementare viene semplicemente inserita lateralmente. Tramite il comando sull'FRC, si inserisce la capacità estesa e la capacità supplementare è già disponibile. Oltre alla piastra di base, in questo pacchetto sono incluse 4 o 6 nuove cartucce. Pertanto, la nuova capacità del QWIK-PURE è di 60 m³/min o 90 m³/min.

Dimensionamento più semplice

In base alla portata del compressore

Grazie all'esclusiva modalità di funzionamento attivo di QWIK-PURE, per selezionare il separatore acqua-olio più adatto sono sufficienti la portata del compressore e la zona climatica, indipendentemente dalla tipologia di compressore e lubrificante utilizzati.

Separazione attiva significa risparmio

Sostenibile, efficiente e facile da usare

La separazione della condensa consuma aria compressa ed elettricità. Tuttavia, dato che il nuovo sistema QWIK-PURE si basa su un unico tipo di cartuccia per tutti i modelli, gli interventi di manutenzione sono meno frequenti e diminuiscono i costi di stoccaggio, con un significativo aumento dell'efficienza. L'assenza di carbone attivo contribuisce a ridurre la CO2. I fattori di risparmio associati alla lunga durata si traducono in un interessante costo totale di proprietà (TCO).



L'attenzione è rivolta alla sicurezza dell'operatore. La protezione affidabile da sostanze critiche, ma anche la maneggevolezza e la facilità d'uso sono state particolarmente importanti per noi durante lo sviluppo, in quanto requisiti fondamentali per utilizzare il prodotto senza problemi e per molti anni.

Semplice e intuitivo

Come gestire QWIK-PURE

Espansione della portata

Se la quantità di condensa da trattare aumenta o diminuisce, il sistema può essere adattato semplicemente aggiungendo e rimuovendo i moduli di espansione.

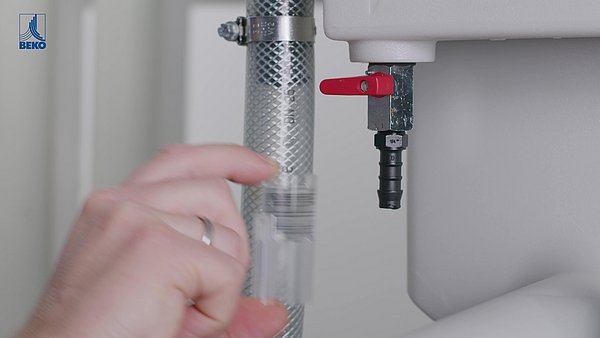

Controllo della torbidità

Secondo la certificazione DIBt, è necessario effettuare regolarmente un controllo ottico manuale della torbidità della condensa trattata. La valvola e la provetta di campionamento sono facilmente accessibili.

Sostituzione delle cartucce

L'inserimento e la sostituzione delle cartucce sono comodi ed ergonomici grazie alla piastra di base bassa e al peso massimo della cartuccia satura pari a 25 kg.

Navigazione nel display

L'FRC è l'unità elettronica di controllo del Qwik-Pure con display facile da utilizzare.

Sistema di separazione acqua-olio di ultima generazione

Come funziona QWIK-PURE

I tradizionali separatori acqua-olio funzionano secondo il principio di gravità e la condensa attraversa a cascata la cartuccia filtrante. Con QWIK-PURE, invece, la condensa viene attivamente spinta attraverso la cartuccia con lievi pressurizzazioni del sistema. Durante questo processo, la cartuccia è costantemente riempita di liquido. Ciò significa che non può asciugarsi, non si formano strati limite impermeabili e si riducono significativamente le proliferazioni batteriche. L'operatore o il personale di assistenza sono quindi protetti da eventuali contaminazioni. Il sistema è continuamente monitorato dall'unità di controllo intelligente FRC.

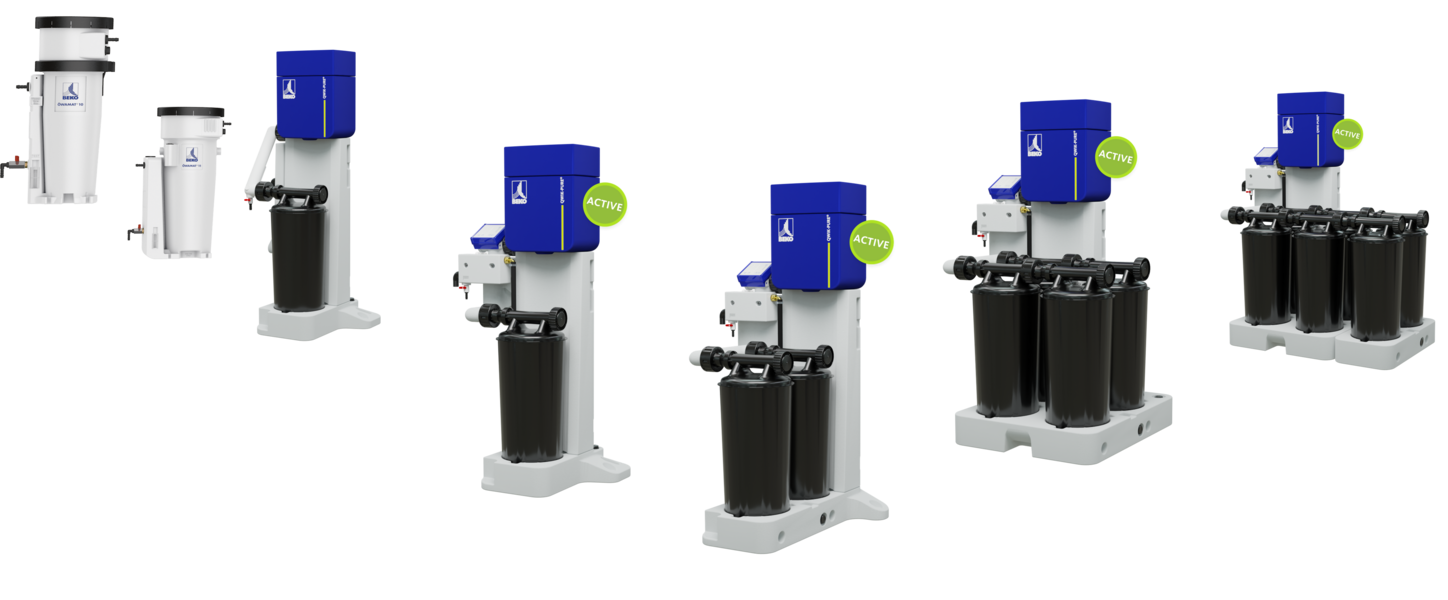

Ampia gamma

La nuova gamma di separatori acqua-olio

In qualità di specialisti dell'intero processo di trattamento dell'aria compressa con decenni di esperienza, noi di BEKO TECHNOLOGIES conosciamo bene la tecnologia per la condensa, così come le interazioni tra i diversi componenti. Questo ci permette di fornirvi sempre una consulenza ottimale e i prodotti giusti per voi. Nell’ambito del trattamento della condensa, abbiamo sviluppato 40 anni fa le prime generazioni di separatori acqua-olio ÖWAMAT, che sono diventati uno standard industriale.

Oggi abbiamo introdotto QWIK-PURE ®, il primo separatore acqua-olio attivo. Questa gamma è completata dai separatori statici ÖWAMAT 10-11 e QWIK-PURE ® 10 espandibile.

Modelli e dati tecnici

Dati tecnici
Modalità di funzionamento attiva
Flusso massimo di condensa
Pressione massima di esercizio
Temperatura di esercizio minima/massima
Umidità relativa dell'ambiente
Peso operativo
Pressione di esercizio minima/massima
Classe di purezza, aria compressa
Tensione di esercizio
Gamma di frequenza
QWIK-PURE 10QWIK-PURE 10
12 l/h
/
+5 ... +50 °C
≤10 … 80 %, senza condensa
50 kg
/
/
/
/
QWIK-PURE 15QWIK-PURE 15
19 l/h
16 bar(ü)
+5 ... +50 °C
≤10 … 80 %, senza condensa
55 kg
3 … 15 bar(ü)
2:4:2
90 … 264 VAC / 24 VDC
50 … 60 Hz
QWIK-PURE 30QWIK-PURE 30
38 l/h
16 bar(ü)
+5 ... +50 °C
≤10 … 80 %, senza condensa
100 kg
3 … 15 bar(ü)
2:4:2
90 … 264 VAC / 24 VDC
50 … 60 Hz
QWIK-PURE 60QWIK-PURE 60
76 l/h
16 bar(ü)
+5 ... +50 °C
≤10 … 80 %, senza condensa
180 kg
3 … 15 bar(ü)
2:4:2
90 … 264 VAC / 24 VDC
50 … 60 Hz
QWIK-PURE 90QWIK-PURE 90
114 l/h
16 bar(ü)
+5 ... +50 °C
≤10 … 80 %, senza condensa
250 kg
3 … 15 bar(ü)
2:4:2
90 … 264 VAC / 24 VDC
50 … 60 Hz
