GEN III

DRYPOINT RA

L’essiccatore a ciclo frigorifero si evolve

Nuova generazione di essiccatori a ciclo frigorifero

DRYPOINT RA III: l'essiccatore a ciclo frigorifero si evolve

Ottimizzate il vostro trattamento dell'aria compressa con DRYPOINT RA III - il mix perfetto di intuitività, innovazione ed efficienza. Grazie al nuovo essiccatore a ciclo frigorifero all'avanguardia, BEKO TECHNOLOGIES stabilisce nuovi standard in termini di facilità d'uso, affidabilità e ottimizzazione energetica. Caratterizzato da un innovativo design dello scambiatore di calore, da una valvola di bypass del gas caldo ottimizzata, da un punto di rugiada stabile e dallo scaricatore di condensa integrato BEKOMAT con zero perdite di aria compressa, DRYPOINT RA III rappresenta una nuova era nell'essiccazione a ciclo frigorifero avanzata. Il design moderno con angoli arrotondati non solo è ben distinguibile, ma facilita anche un'installazione compatta e poco ingombrante.

Perché scegliere DRYPOINT RA III?

Ampia gamma di modelli: da 20 m³/h a ben 3.000 m³/h, offriamo la soluzione perfetta per soddisfare ogni esigenza, garantendo prestazioni stabili in qualsiasi condizione.
Sistemi di controllo intuitivi abilitati per IIoT: i nostri pannelli di controllo, comprensibili e di facile utilizzo, dotati di funzionalità Industrial Internet of Things (IIoT) e basati su Modbus RTU, consentono di monitorare e gestire il processo di essiccazione senza alcuno sforzo.
Design innovativo dello scambiatore di calore: ridefinizione dell'efficienza con un design unico che riduce al minimo le perdite di carico.
Compressori a risparmio energetico: il dimensionamento ottimale del compressore nel circuito frigorifero garantisce prestazioni efficienti dal punto di vista energetico.
Condensatore a microcanali e valvola di bypass del gas caldo: componenti innovativi e perfettamente sincronizzati garantiscono prestazioni ancora più efficienti e sicure.
Refrigeranti ecologici: utilizzo di un gas refrigerante rispettoso dell'ozono e dell'ambiente (R513A) per una maggiore sostenibilità.
Design compatto: poco ingombrante e facilmente accessibile per la manutenzione.
Scaricatore della condensa BEKOMAT integrato: garantisce una rimozione regolare e affidabile della condensa senza perdite di aria compressa.

Generazione III

Nuovo DRYPOINT RA: i vantaggi

Sistema di controllo intelligente e a prova di futuro

Le nostre unità di controllo all'avanguardia conferiscono intelligenza agli essiccatori DRYPOINT RA III, offrendo connettività IIOT e funzionalità al passo con le nuove tecnologie. Grazie all’interfaccia intuitiva, alle numerose informazioni e opzioni di impostazione richiamabili, questi comandi garantiscono una totale facilità d'uso.

Affidabilità comprovata da decenni di esperienza

Grazie a decenni di competenza nella tecnologia dell’essiccazione a ciclo frigorifero, i nostri macchinari vantano un’eccellente robustezza grazie a compressori dimensionati in modo ottimale. I componenti di alta qualità garantiscono un notevole risparmio energetico, sicurezza, lunga durata e un rapido ritorno sull'investimento.

Funzionamento intuitivo per agevolare l'utente

Nell’operatività quotidiana, la semplicità e la sicurezza dei nostri essiccatori a ciclo frigorifero sono fondamentali per la soddisfazione dell'utente. Le moderne unità di controllo, che si tratti del TOUCH controller con display a colori o del LED controller, sono semplici da usare e consentono di visualizzare un'ampia gamma di dati operativi e opzioni di impostazione.

Rispettosi dell'ambiente per un futuro sostenibile

DRYPOINT RA III utilizza gas refrigeranti ecologici con un basso valore GWP (Global Warming Potential). Non infiammabile (categoria ASHRAE A1) e rispettoso dell'ozono (ODP = 0), contribuisce a un futuro sostenibile e attento all'ambiente.

Massima efficienza e minime esigenze di manutenzione

La nuova generazione di essiccatori a ciclo frigorifero si distingue per una maggiore efficienza energetica, una bassa caduta di pressione e tempi di manutenzione ottimizzati. Questi risultati sono il frutto di anni di esperienza nello sviluppo e nella produzione, uniti all'utilizzo di componenti di alta qualità.

Progettato per una migliore facilità d’uso e manutenzione

Gli utenti apprezzeranno la semplicità di funzionamento e l'elevata affidabilità, mentre i tecnici dell'assistenza trarranno vantaggio dal design compatto e dall'eccellente accessibilità a tutti i componenti. Il TOUCH controller fornisce dati operativi fondamentali, facilitando l'analisi e la risoluzione dei guasti. Benvenuti in una nuova era dell'essiccazione a ciclo frigorifero con DRYPOINT RA III!

Componenti avanzati per il risparmio energetico

Il nostro impegno a ridurre al minimo il consumo energetico si riflette in innovazioni come lo scambiatore di calore con demister, il percorso ottimizzato del flusso, lo scambiatore di calore a microcanali e la valvola di bypass del gas caldo innovativa. Questi componenti rappresentano un progresso significativo rispetto alla già efficiente generazione precedente.

Tecnologia innovativa per la massima efficienza!

Sistemi di controllo intuitivi e connettibili in rete per un'esperienza utente senza limiti

Il LED controller in sintesi:

Display a LED di grande formato: il LED controller vanta un ampio display a LED per una visibilità perfetta dei comandi.
Semplicità d'uso: grazie alle icone intuitive, la gestione del sistema di controllo è facile e intuitiva.
Ampia gamma di opzioni di allarme: diversi allarmi selezionabili vengono visualizzati direttamente sul pannello di controllo, fornendo avvisi immediati su eventi anomali.
Funzione di test BEKOMAT integrata: il controllo dello scaricatore di condensa BEKOMAT è facilitato dalla funzione di test integrata, che ne garantisce il funzionamento ottimale.
Capacità IIOT con Modbus RTU: il LED controller è connettibile in rete grazie al Modbus RTU integrato, che consente una perfetta integrazione nei moderni sistemi di Industria 4.0.

Il TOUCH controller in sintesi:

Facile da usare: il moderno sistema di controllo touchscreen ha un'interfaccia semplice e potente per una gestione senza problemi.
Connettività avanzata: dotato di varie opzioni di connettività, tra cui Modbus RTU, il TOUCH controller consente una facile integrazione con le tecnologie in evoluzione.
Display ben leggibile: le informazioni essenziali come temperatura, pressione e altri dati operativi sono visualizzati in modo chiaro per una facile lettura.
Messaggi di allarme chiari: l'assistenza e la manutenzione sono semplificate da messaggi di allarme chiari e descrittivi, con indicazione di data e ora per una tracciabilità precisa.
Report sugli eventi: il TOUCH controller consente agli utenti di scaricare i report sugli eventi, fornendo preziose informazioni per il monitoraggio e l'analisi.

Siamo riusciti a ottimizzare ulteriormente i già affidabili essiccatori a ciclo frigorifero DRYPOINT RA in alcuni punti chiave e siamo orgogliosi di potervi presentare un prodotto migliore.

Pascal Böhm, Product Manager essiccatori a ciclo frigorifero, BEKO TECHNOLOGIES

Modelli disponibili

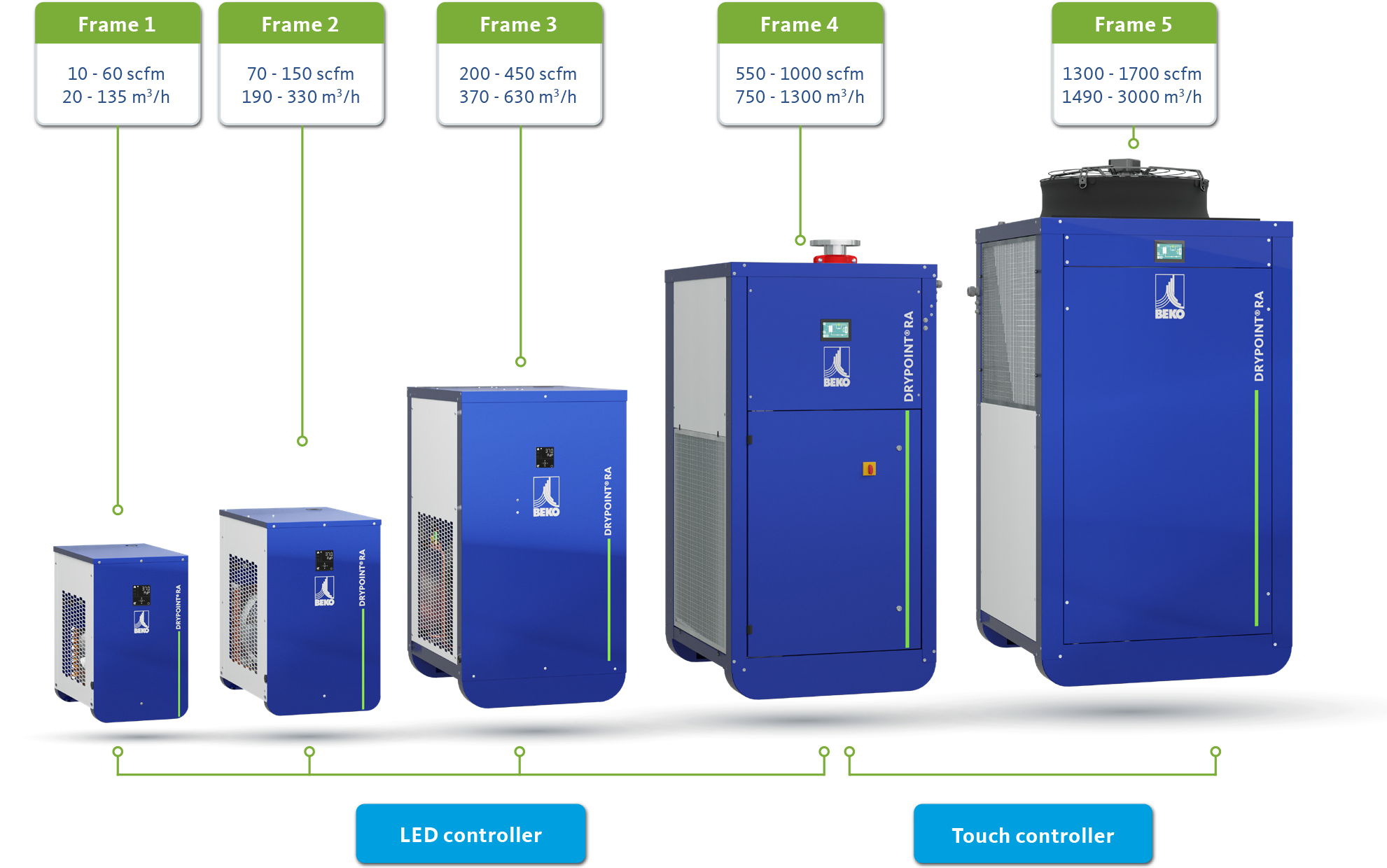

La gamma DRYPOINT RA III

Funzionalità

Come funziona DRYPOINT RA III

Il cuore del nuovo essiccatore a ciclo frigorifero DRYPOINT RA è lo scambiatore di calore all'avanguardia. L'efficientissimo processo in controcorrente consente uno scambio termico ottimale lungo tutto il percorso dell'aria compressa. Il flusso d'aria ottimizzato attraversa lo scambiatore di calore e il demister, che assicurano la condensazione dell'umidità con perdite di carico minime. La condensa viene poi eliminata in modo affidabile e senza perdite di aria compressa tramite lo scaricatore di condensa integrato BEKOMAT.

Il processo di raffreddamento è generato da compressori frigoriferi estremamente efficienti che utilizzano gas refrigeranti ecologici. In questo modo, non solo garantiamo ottime prestazioni, ma anche una maggiore sostenibilità e tutela dell'ambiente.

Preraffreddamento

Raffreddamento al punto di rugiada

Condensazione efficace

Drenaggio della condensa

Deumidificazione efficiente

Video

Guarda il nuovo DRYPOINT RA III

La terza generazione dell'essiccatore a ciclo frigorifero DRYPOINT RA in breve

Controllo e manutenzione efficienti

Design funzionale e a prova di manutenzione

Gli essiccatori a ciclo frigorifero di terza generazione hanno un design significativamente più compatto senza compromettere le prestazioni, offrendo un notevole risparmio di spazio rispetto alla generazione precedente. Nella progettazione, abbiamo dato priorità alla praticità e alla facilità di accesso per gli interventi di manutenzione. L'inclusione di ampi sportelli nel telaio, una disposizione dei componenti più agevole e i sistemi di controllo avanzati contribuiscono a ridurre in modo significativo il carico di lavoro dei tecnici dell'assistenza.

I pannelli TOUCH forniscono informazioni precise sui dati operativi e sulle condizioni prima di un guasto, oltre a un elenco diretto dei pezzi di ricambio disponibili. Questa funzionalità si rivela fondamentale per semplificare e accelerare gli interventi di manutenzione. La connettività, inoltre, consente di trasmettere comodamente avvisi e allarmi ai sistemi di controllo centrali.

I gas refrigeranti in sintesi

Nuovo gas refrigerante a emissioni ridotte

Gli essiccatori a ciclo frigorifero DRYPONT RA III utilizzano il gas refrigerante ecologico R513a, con un basso GWP (*Global Warming Potential = Potenziale di Riscaldamento Globale) e non infiammabile (classificazione ASHRAE A1), oltre a un potenziale di riduzione dell'ozono (ODP) pari a zero. La riduzione del 33% della quantità di refrigerante utilizzata conferma il nostro impegno verso una maggiore sostenibilità. La composizione quasi azeotropica garantisce prestazioni stabili durante il processo di evaporazione e condensazione.

La scelta di questo refrigerante svolge un ruolo fondamentale nella promozione di processi operativi sostenibili e rispettosi dell'ambiente. Siamo orgogliosi di contribuire a un futuro più verde attraverso scelte più responsabili.

Le nuove caratteristiche

Prestazioni eccezionali

Compatto e sicuro

Design compatto per sicurezza ed efficienza

Il nostro design unico e moderno, caratterizzato da angoli inferiori arrotondati, non solo migliora l'aspetto dell'essiccatore, ma anche la sicurezza per l'utente. Il telaio compatto e l'orientamento orizzontale dello scambiatore di calore consentono l'installazione in spazi ridotti e un facile accesso a tutti i componenti: una soluzione che risponde al meglio alle esigenze pratiche.

Valvola di bypass del gas caldo

Valvola di bypass del gas caldo esclusiva per la massima affidabilità

I nostri apparecchi di terza generazione sono dotati di una valvola di bypass del gas caldo esclusiva, sviluppata appositamente per l'essiccazione a ciclo frigorifero. Questa tecnologia innovativa assicura una stabilità costante del punto di rugiada in un intervallo compreso tra lo 0 e il 100% di carico dell'aria compressa, eliminando il rischio di congelamento. La valvola non richiede ulteriori regolazioni, garantendo la massima affidabilità a lungo termine.

Condensatore a microcanali

Condensatore a microcanali unico per prestazioni ottimizzate

Il nostro condensatore a microcanali altamente ottimizzato è una caratteristica standard in tutti i dispositivi a partire da 100 scfm (verificare le specifiche in m³/h). Questo componente unico migliora le prestazioni del sistema, rafforza l'affidabilità del processo, mantenendo con precisione il punto di rugiada richiesto. Inoltre, contribuisce a migliorare l'efficienza di raffreddamento complessiva, con conseguente riduzione delle dimensioni del compressore del gas refrigerante e quindi ulteriori risparmi energetici.

BEKOMAT integrato

Lo scaricatore di condensa BEKOMAT integrato evita le perdite di aria compressa

Il nostro DRYPOINT RA III si affida allo standard mondiale per lo scarico della condensa BEKOMAT. Questo sistema garantisce zero perdite di aria compressa ed è anche facilmente accessibile. La sostituzione rapida e semplice delle singole parti riduce i costi di manutenzione, mentre l'elevata affidabilità e l'intervallo di manutenzione di 8.000 ore aumentano i tempi di operatività.

Scopri di più su BEKOMAT

Efficienza energetica migliorata

Grazie al nostro sistema meticolosamente progettato, potrete beneficiare di una riduzione dei costi energetici.

Grazie alla precisa selezione dei componenti e alla perfetta integrazione, tra cui il compressore del refrigerante, le tubazioni, lo scambiatore di calore a microcanali e la valvola di bypass del gas caldo, abbiamo ottenuto un eccezionale risparmio energetico. Dite addio ai costi elevati delle utenze e date il benvenuto a un'efficienza ottimizzata con la nostra ultima soluzione.

Sistemi disponibili

Confronta i modelli

Dati tecnici

Portata (m³/h) a +3°C

Consumo di potenza (kW)

Pressione di esercizio (bar, min/max)

Connessione aria compressa

Sistema di controllo

Condensatore

Gas refrigerante

Quantità di gas refrigerante (kg)

Order Ref.

Temperatura aria compressa in ingresso max.

Pressione di esercizio min. ...max.

Temperatura ambiente min. ... max.

20 AC

0,12

4/16

1/2"

LED

Copper tube

R513A

0,14

4059803

+70°C

4 … 16 bar (ü)

+2 …+50°C

35 AC

0,19

4/16

1/2"

LED

Copper tube

R513A

0,16

4059805

+70°C

4 … 16 bar (ü)

+2 …+50°C

50 AC

0,2

4/16

1/2"

LED

Copper tube

R513A

0,2

4059808

+70°C

4 … 16 bar (ü)

+2 …+50°C

70 AC

0,3

4/16

1/2"

LED

Copper tube

R513A

0,24

4059809

+70°C

4 … 16 bar (ü)

+2 …+50°C

110 AC

108

0,32

4/16

LED

Copper tube

R513A

0,28

4059810

+70°C

4 … 16 bar (ü)

+2 …+50°C

135 AC

138

0,54

4/16

LED

Copper tube

R513A

0,35

4059811

+70°C

4 … 16 bar (ü)

+2 …+50°C

190 AC

186

0,55

4/16

1,1/4"

LED

Copper tube

R513A

0,38

4059813

+70°C

4 … 16 bar (ü)

+2 …+50°C

240 AC

240

0,56

4/16

1,1/4"

LED

Copper tube

R513A

0,45

4059825

+70°C

4 … 16 bar (ü)

+2 …+50°C

330 AC

330

0,95

4/16

1,1/2"

LED

Copper tube

R513A

0,47

4059826

+70°C

4 … 16 bar (ü)

+2 …+50°C

370 AC

372

4/16

1,1/2"

LED

Microchannel

R513A

0,8

4059827

+70°C

4 … 16 bar (ü)

+2 …+50°C

490 AC

486

1,4

4/16

LED

Microchannel

R513A

0,8

4059828

+70°C

4 … 16 bar (ü)

+2 …+50°C

750 AC

750

1,7

4/16

2,1/2"

LED

Microchannel

R513A

1,3

4059834

+70°C

4 … 16 bar (ü)

+2 …+50°C

870 AC

870

1,8

4/16

2,1/2"

LED

Microchannel

R513A

1,3

4059835

+70°C

4 … 16 bar (ü)

+2 …+50°C

960 AC

960

1,8

4/16

2,1/2"

LED

Microchannel

R513A

1,3

4059836

+70°C

4 … 16 bar (ü)

+2 …+50°C

1080 AC

1080

1,9

4/16

DN80

Touch

Microchannel

R513A

1,35

4059830

+70°C

4 … 16 bar (ü)

+2 …+50°C

1300 AC

1260

1,9

4/16

DN80

Touch

Microchannel

R513A

1,6

4059829

+70°C

4 … 16 bar (ü)

+2 …+50°C

1490 AC

1500

2,2

4/16

DN80

Touch

Microchannel

R513A

4059831

+70°C

4 … 16 bar (ü)

+2 …+50°C

1900 AC

1900

2,9

4/16

DN80

Touch

Microchannel

R513A

4059837

+70°C

4 … 16 bar (ü)

+2 …+50°C

2400 AC

2400

3,9

4/16

DN100

Touch

Microchannel

R513A

2,7

4059832

+70°C

4 … 16 bar (ü)

+2 …+50°C

3000 AC

3000

6,1

4/16

DN100

Touch

Microchannel

R513A

2,7

4059833

+70°C

4 … 16 bar (ü)

+2 …+50°C

Download

Brochure e manuale d'uso

DRYPOINT RA III Brochure del prodotto

5 MB

Scaricare

DRYPOINT RA III 20-960 Manual English

5 MB

Scaricare

DRYPOINT RA III 1080-3000 Manual English

5 MB

Scaricare
