METPOINT® BDL | BDL compact: tutto a portata di mano

Portata, punto di rugiada in pressione, pressione, temperatura e vapore d'olio residuo

METPOINT BDL | BDL compact è un innovativo dispositivo per l'elaborazione di parametri di processo critici nelle applicazioni ad aria e gas compressi. Il sistema di rilevamento elettronico misura i segnali in ingresso collegati e analizza le informazioni necessarie per la relativa applicazione: i dati sono visualizzati e memorizzati nel dispositivo. I processi eseguiti possono essere archiviati a lungo termine e i messaggi di allarme possono essere inviati a sistemi sovraordinati. Il data logger consente quindi una valutazione immediata dei cicli produttivi e, in caso di anomalie, l'intervento rapido in loco.

METPOINT BDL | BDL compact è versatile e flessibile. Una soluzione ottimale, tra l'altro, per soddisfare i severi requisiti di qualità nell'industria alimentare e farmaceutica, oppure per le tecnologie di misurazione ambientale e climatica, solo per citare alcuni esempi. Nella progettazione di impianti, sistemi e apparecchiature è possibile realizzare soluzioni globali intelligenti ed economiche utilizzando questi sistemi compatti.

La soluzione ottimale

Il data logger METPOINT BDL unisce in un solo dispositivo, con 4,8 o 12 ingressi sensore, tutti i requisiti di controllo qualità e di gestione energia trasformando in statistiche e grafici tutti i valori di misura rilevati nel trattamento dell'aria compressa. In tal modo è possibile rilevare facilmente e in tempo reale tutti i valori misurati e, in caso di bisogno, mettere in essere immediatamente i necessari provvedimenti. Possono essere utilizzati in totale indipendenza, o essere integrati in sistemi già esistenti, e adattati o aggiunti ad altri moduli in qualsiasi momento.

La soluzione economica

METPOINT BDL compact ha da 2 a 4 ingressi sensore che possono essere analogici, digitali o misti. Su richiesta sono disponibili altri due ingressi per sensori digitali o analogici – ad es. contatori di corrente o sensori di pressione. I punti critici dei vostri processi vengono visualizzati istantaneamente, riducendo il tempo di reazione e aumentando la sicurezza dei processi e dei prodotti. Come optional è disponibile una capacità di memoria di 4 GB.

Vantaggi del METPOINT® BDL | BDL compact

Accesso ai dati da ogni parte del mondo
  • Collegamento alla rete aziendale e a internet tramite interfaccia Ethernet standardizzata
  • Possibilità di invio dei dati di processo a centrali di gestione sovraordinati con uscita TCP/RTU Modbus per es. SPS, PLT
Estremamente affidabile
  • Funzione data logger di serie
  • Supporta l’analisi di processo e dei costi
  • Sicuro grazie all’allarme di superamento dei valori limite
Chiarezza e flessibilità
  • Visualizzazione dati tramite grafici e tabelle con analisi di tutti i parametri di processo
  • Tracciabilità cronologica dei dati di processo
  • Supporto alla gestione qualità tramite archiviazione dei dati di misurazione

Differenze tra METPOINT® BDL e BDL compact

METPOINT BDL®

Fino a 12 sensori analogici e/o digitali collegabili
Fino a 32 valori limite e 4 relè di allarme configurabili per i messaggi di errore
Touch screen da 7", TFT trasmissivo
Classe di protezione IP 65

METPOINT BDL® compact

Fino a 4 sensori analogici e/o digitali collegabili
Fino a 4 valori limite e 2 relè di allarme configurabili per i messaggi di errore
Touch panel da 3,5“, TFT trasmissivo
Classe di protezione IP 44, EN 60529

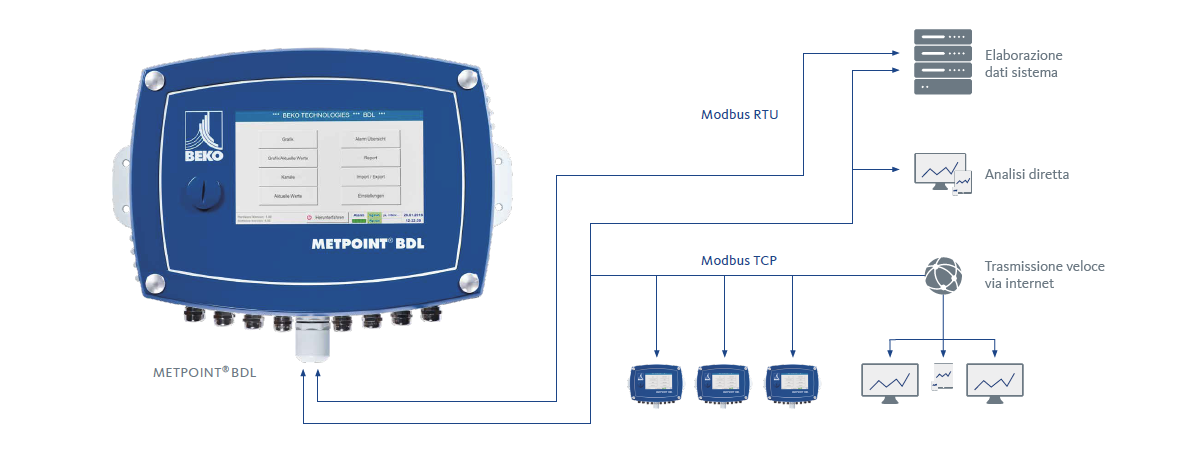

Funzionamento del METPOINT® BDL

Il rilevamento elettronico dei segnali dei sensori fornisce 24 ore su 24/7 giorni su 7 informazioni sull'aria compressa e quindi sulla qualità della vostra applicazione. Il sistema di rilevamento elettronico misura i segnali d'ingresso collegati e rileva le informazioni necessarie per la relativa applicazione. Queste vengono visualizzate e memorizzate nel dispositivo. I processi eseguiti possono essere archiviati a lungo termine e i messaggi di allarme essere inviati ai sistemi superiori. Il registratore video consente quindi una valutazione immediata dei cicli e l'accesso rapido sul luogo. Si possono configurare e connettere fino a dodici sensori analogici e/o digitali. Sul display a colori con funzione touch screen vengono visualizzati tutti i valori di misura, le curve di misura e i valori limite superati. In combinazione con l'analisi dei valori di consumo si possono calcolare i valori quotidiani, settimanali o mensili, con indicazione dei costi e dei contatori.

METPOINT BDL compact + Ethernet

E' disponibile come optional la possibilità di accesso al BDL conpact tramite server web con il proprio smartphone o tablet da qualsiasi punto e visualizzare tutti i valori di misura e i messaggi di errore attuali. Basta digitare semplicemente l'indirizzo IP del BDL compact nel browser web per essere sempre informati.

Downloads METPOINT BDL

Instruction manual BDL Modbus RTU Slave Installation
2 MB
Instruction manual BDL compact Modbus RTU Slave Installation
1 MB
Misurazione | Sensori, monitoraggio e data logger
Opuscoli
4 MB
Misurazione | METPOINT BDL
Opuscoli
349 KB
Misurazione | METPOINT BDL compact
Opuscoli
417 KB
Istruzioni per l'uso METPOINT BDL
Manuale
10 MB
Istruzioni per l'uso METPOINT BDL compact
Manuale
10 MB
Firmware METPOINT BDL
Software
887 KB
Firmware METPOINT BDL compact
Software
644 KB
Settings SD23 METPOINT BDL
Software
2 KB
METPOINT Reader SW201 (V 2.0.0.32 Rev. 138)
Software
151 MB
