METPOINT® DPM:正確な圧力露点測定のためのセンサー技術

BEKO TECHNOLOGIESのセンサー技術を用いると、圧縮空気システムの重要なフローポイントで湿度や圧力露点を正確に測定可能です。この情報はエネルギーとコストを節約しながら圧縮空気の品質を向上させたいオペレーターにとって重要です。

御社の生産プロセスで、高品質の乾燥圧縮空気を使用していますか?

これは高い衛生基準を維持する必要があり、圧縮空気が製品と直接または間接的に接触する厳格な分野で特に重要です。METPOINT DPM露点計は、圧縮空気および工業用ガスの最も重要なパラメータ、温度、相対湿度、露点(-60℃)などを測定します。

しかし、それだけではありません。METPOINT DPMは装置の機能に関する情報を提供し、測定はシステムの最適な寸法決定のための基本データを提供します。したがって、METPOINT DPMはプロセスチェーンの安全性を保証するだけでなく、生産効率を高めるための装置でもあります。

圧力露点測定は継続的に実施され、結果はオプションのMETPOINT BDL compactまたはMETPOINT BDL portableで可視化できます。

METPOINT® DPMの動作原理

BEKO TECHNOLOGIESの温度、相対湿度、露点、モバイルおよび固定露点測定装置で、圧縮空気やその他のガスの重要なパラメータを正確に測定します。

当社のYouTube チャンネルでは、圧縮空気の準備と測定技術についてのビデオがご覧になれます。

METPOINT® DPMの利点

オプションで利用できるMETPOINT® DPMセット

プラグ&プレイの完全なセットとして提供することを推奨します。
1.    露点計DPM SD23
2.    MK-Basic-PN16測定チャンバー(迅速ロックカップリング付き)
3.    Datenlogger METPOINT BDLデータロガーコンパクト

オプション:Datenlogger METPOINT BDLデータロガーポータブル、センサーSD11またはSD21

METPOINT® DPMセンサーSD23の技術データ

測定範囲 –60~+30℃
最大許容動作圧力 5 MPa[g]
最大測定誤差 ± 4 K für -60 ... -50 °Ctd
± 3 K für -50 ... -30 °Ctd
± 2 K für -30 ... -10 °Ctd
± 1 K für -10 ... +30 °Ctd
t95応答時間 10秒未満(乾燥から高湿
40秒未満(高湿から乾燥)
出力信号 4~20 mA、アナログ、4線
0~10 V、アナログ、4線(特別モデル)
RS485、デジタル出力、4線
プロセス媒体温度 -30℃~+70℃
動作時の周囲温度 -25℃~+60℃
保管および輸送温度 40℃~+85℃
周囲湿度 0~95 %、結露なし

測定チャンバーの技術データ

  MK Basic PN16 MK Basic PN50
素材 アルミニウム アルミニウム
最大許容動作圧力 1.6 MPa [g] 5 MPa [g]
最大許容温度範囲 10℃~80℃ 10℃~80℃

*追加の性能データについては、ダウンロードを参照してください。製品フォルダー

METPOINT® DPMのダウンロード

Competence in Measurement
Product Range
4 MB
METPOINT DPM
Brochure
433 KB
取扱説明書 METPOINT DPM SD11
取扱説明書
3 MB

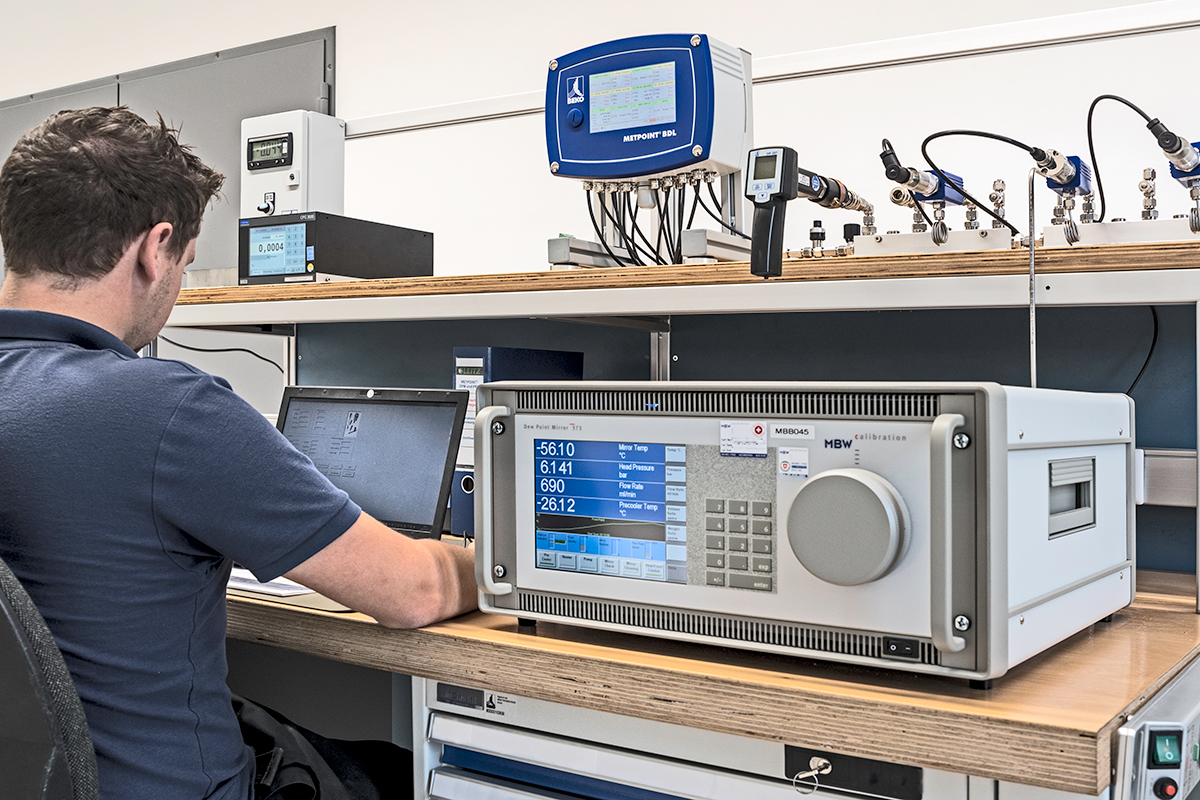

METPOINT® DPM用のキャリブレーションサービス

測定のトランスデューサーとトランスミッターは機械的ストレスと温度変動に晒されます。結果的に、例えばセンサーの測定精度が低下し、いわゆる「変動」が発生します。これは測定結果が誤り、生産品質や製品品質が損なわれる可能性があります。BEKO TECHNOLOGIESは流量計、露点計、圧力測定コンバーター、分析装置向けに包括的なキャリブレーションサービスを提供しています。キャリブレーションはBEKO TECHNOLOGIESが指定したキャリブレーション方法に従って実行され、ISOキャリブレーションと呼ばれています。ISOキャリブレーションは外部から提供されたテストサンプルと認証された参照デバイスで実行された参照測定に基づいています。すべての参照デバイスは、国家規格に適合します。関連する手順と方法は、DIN EN ISO 9001の品質基準の要件を満たしています。
