Les sécheurs frigorifiques DRYPOINT® RA réduisent les coûts d'exploitation

Les sécheurs frigorifiques trouvent leur application dans tous les réseaux d'air comprimé et sont considérés comme un équipement standard. Ils représentent le procédé le plus économique pour sécher l'air comprimé : grâce à l'abaissement de la température de l'air comprimé, la vapeur d'eau contenue se transforme en eau, puis est ensuite évacuée. Dans le cas de débits variables, vous pouvez faire d'importantes économies d'énergie grâce à la commande intelligente du DRYPOINT RA eco. Pour toutes les applications qui exigent des conditions stables, le DRYPOINT RA offre la solution la plus efficace

Principe de fonctionnement

Tous les sécheurs frigorifiques DRYPOINT RA permettent un échange de chaleur optimal à contre-courant (Counter-Flow) sur l'intégralité du tronçon. L'air comprimé circule sur l'intégralité du tronçon, à l'intérieur de l'échangeur de chaleur, par un déplacement orienté du haut vers le bas. Cette circulation s'effectue sans aucune déviation défavorable, ce qui conduit à de très faibles pertes de charge.

Un système éprouvé, utilisé partout : DRYPOINT® RA

Le sécheur frigorifique DRYPOINT RA est la solution standard pour les applications présentant des conditions d'utilisation stables et des points de rosée sous pression constants de +3 °C. Grâce à la grande diversité des modèles, nous sommes en mesure de vous proposer la solution idéale pour vos besoins. Nos sécheurs frigorifiques se caractérisent par un séchage fiable, une perte minime d'air comprimé ainsi qu'une consommation énergétique réduite. En plus d'une fonctionnalité maximale, la construction éprouvée du DRYPOINT RA permet également un fonctionnement fiable, sûr et économique.

Une efficacité convaincante, avec une perte de charge minime

Une perte de charge importante dans le sécheur frigorifique doit être compensée par une élévation de la puissance du compresseur, ce qui entraîne une augmentation de la consommation d'énergie. Conséquences : une consommation d'énergie superflue et des coûts d'exploitation nettement plus élevés. Avec les sécheurs frigorifiques DRYPOINT RA, la perte de charge a donc été réduite à un minimum absolu. Ce résultat a été obtenu grâce à l'échangeur de chaleur optimisé, à un demister pour une rétention sûre et à des composants bien dimensionnés assurant une perte de charge minimale de 0,16 bar en moyenne – en fonctionnement à pleine charge.

Modèles de sécheurs frigorifiques DRYPOINT® RA

DRYPOINT® RA 20-960

  • Commande et surveillance du BEKOMAT intégré via la commande système
  • Contact sans potentiel pour la transmission des messages d'alarme

DRYPOINT® RA 1080-13800

  • Commande et surveillance du BEKOMAT intégré via la commande système
  • Contact sans potentiel pour la transmission des messages d'alarme
  • Utilisation de compresseurs Scroll, ne générant que très peu de vibrations et à haute efficacité énergétique
  • Interface RS485 offrant des possibilités de contrôle et de surveillance externes
  • Enregistrement des messages d'alarme

Avantages du DRYPOINT® RA

Efficacité
  • Pour des débits de 20 à 13 200 m3/h
  • Séchage grâce à une combinaison d'échangeurs de chaleur en aluminium hautement efficace

Axé sur l'application
  • Point de rosée sous pression stable de +3 °C, obtenu grâce à l'utilisation d'une vanne bypass dédiée aux gaz chauds avec équilibrage externe de la pression et à la mise en œuvre d'un ventilateur commandé en fonction de la pression
  • Protection optimale du circuit frigorifique grâce à des pressostats Basse Pression et Haute Pression

Options intégrées de série
  • Équipés de série du BEKOMAT
  • Commande système centrale pour le contrôle du fonctionnement du sécheur et la surveillance du BEKOMAT

Écologique et facile d'entretien
  • Utilisation d'un fluide frigorigène écologique et n'ayant aucun impact sur la couche d'ozone avec un PRG (potentiel de réchauffement global) particulièrement bas
  • Maintenance économique et rapide

Caractéristiques techniques DRYPOINT® RA

  RA 20 – RA 70 RA 110 – RA 13200
Température d'entrée max. de l'air comprimé +70 °C +70 °C
Pression de service min./max. 4 ... 16 bar [ü] 4 ... 14 bar [ü]
Température ambiante min./max. +2 ... +50 °C +2 ... +50 °C
  RA 20 – RA 135 RA 190 – RA 13200
Fluide frigorigène R134.a R407C

*Des caractéristiques techniques supplémentaires sont disponibles dans les Informations Produits en bas dans la rubrique Téléchargements...

Économique : DRYPOINT® RA eco

La nouvelle génération de sécheurs frigorifiques associe l'esprit d'économie avec la responsabilité écologique. Avec nos sécheurs à économie d'énergie de la série DRYPOINT RA eco, la rentabilité a été entièrement redéfinie : En tenant compte de l'ensemble des caractéristiques techniques, la perte de charge, la perte d'air comprimé et la consommation énergétique ont pu être réduites de manière sensible. En cas de fluctuation de la consommation d'air comprimé, une commande intelligente contribue à des économies d'énergie par l'adaptation optimale de la puissance du sécheur aux besoins en air comprimé. Le DRYPOINT RA eco se base sur les aspects ayant fait leurs preuves et les complète avec un concept énergétique intelligent.

Système éprouvé à régulation intelligente

Les sécheurs frigorifiques sont souvent conçus pour les conditions de fonctionnement les plus sévères, en été avec des températures d'entrée et des températures ambiantes élevées. Par conséquent, le sécheur est la plupart du temps surdimensionné et ne fonctionne que rarement avec une charge maximale constante. Le sécheur frigorifique DRYPOINT RA eco est synonyme d'efficience optimisée des ressources : Son champ d'application se situe exactement aux endroits où les systèmes d'air comprimé et produits doivent être protégés contre toute présence de condensat et d'impuretés. Le séchage s'effectue par refroidissement de l'air. Le condensat produit est purgé efficacement sans aucune perte d'air comprimé par le biais du BEKOMAT. La phase de réchauffement réduit l'humidité relative de l'air séché à une valeur inférieure à 30 %. La quantité d'énergie absorbée est adaptée à la capacité de séchage requise. Ce procédé permet d'abaisser les coûts énergétiques et de préserver l'environnement.

Jusqu'à 55 % de réduction des coûts – dès les 5 premières années d'exploitation.

Les plus grandes économies sont celles apportées par l'énergie que nous ne consommons pas. Les sécheurs frigorifiques à vitesse variable DRYPOINT RA eco sont basés sur le concept novateur du DRYPOINT RA, à faible perte de charge, avec une conception optimale de l'échangeur de chaleur et dotés d'un BEKOMAT. En complément, notre service Ingénierie a encore développé deux nouveaux concepts de régulation pour les différentes tailles disponibles, permettant d'adapter la capacité de séchage en fonction des besoins et de réduire ainsi considérablement la consommation d'énergie.

DRYPOINT® RA 20-960 eco

  • Pour des débits < 1 000 m³/h
  • Économies d'énergie grâce à l'arrêt du compresseur de fluide frigorigène en fonction des besoins
  • Affichage du pourcentage d'économies d'énergie réalisées
  • Contact sans potentiel pour la transmission des messages d'alarme

Efficience énergétique grâce au système cyclique intelligent

Pour les débits de moins de 1 000 m³/h, le DRYPOINT RA eco fonctionne comme sécheur cyclique dans lequel le compresseur de fluide frigorigène est arrêté en fonction des besoins. En effet, le système cyclique intelligent fonctionne selon les besoins de séchage, de façon à ce que les périodes d'arrêt du compresseur soient prolongées au maximum et permettent ainsi de réaliser les économies d'énergie attendues.

DRYPOINT® RA 1300-10800 eco

  • Pour des débits > 1 000 m3/h
  • Économie d'énergie importante en cas de fluctuations des exigences de séchage, grâce à la combinaison innovante entre vitesse variable et arrêts commandés du compresseur.
  • Utilisation de compresseurs Scroll (spiro-orbital), ne générant que très peu de vibrations et à haute efficacité énergétique
  • Écran tactile intuitif de 4,7", pour un contrôle simple et rapide du fonctionnement – y compris du BEKOMAT intégré
  • Contact sans potentiel pour la transmission des messages d'alarme • Interface RS485 offrant des possibilités de contrôle et de surveillance externes
  • Enregistrement des messages d'alarme

Combinaison optimale entre économie d'énergie et capacité de séchage

Pour les débits supérieurs à 1 000 m3/h, le DRYPOINT RA eco associe la variation de vitesse du compresseur de fluide frigorigène et le régime cyclique. En outre, la vitesse du ventilateur est également variable, ce qui engendre une combinaison optimale entre économie d'énergie et capacité de séchage.

Avantages du DRYPOINT® RA eco

Avantages eco
  • Adaptation de la consommation d'énergie aux exigences changeantes du séchage
  • Économie d'énergie en cas de débit soumis à des fluctuation
  • Contribution active au développement durable

Efficacité énergétique et rentabilité
  • Très faibles pertes de charge grâce à une conception de l'échangeur de chaleur favorisant la bonne circulation de l'air comprimé
  • Consommation énergétique minimale grâce à la technologie judicieuse du compresseur de fluide frigorigène
  • Pas de perte d'air comprimé grâce à une purge efficace du condensat au moyen du BEKOMAT

Sûr et fiable
  • Séparation efficace du condensat grâce au séparateur Demister intégré
  • Protection optimale du circuit frigorifique

Simple d'emploi
  • Vue d'ensemble claire de tous les états de fonctionnement
  • Surveillance continue de la purge du condensat
  • Messages d'alarme clairs
  • Informations de maintenance et d'entretien en temps opportun

Caractéristiques techniques DRYPOINT® RA eco

  RA 20 eco – RA 70 eco RA 110 eco – RA 10800 eco
Température d'entrée max. de l'air comprimé +70 °C +70 °C
Pression de service min./max. 4 ... 16 bar [ü] 4 ... 14 bar [ü]
Température ambiante min./max. +2 ... +50 °C +2 ... +50 °C
  RA 20 eco – RA 135 eco RA 190 eco – RA 10800 eco
Fluide frigorigène R134.a R407C

*Des caractéristiques techniques supplémentaires sont disponibles dans les Informations Produits en bas dans la rubrique Téléchargements...



Modèles spéciaux DRYPOINT® RA

Pour des applications spéciales, des solutions spécifiques au client s'avèrent nécessaires. Grâce à notre large gamme de sécheurs frigorifiques, nous sommes en mesure de vous proposer une solution personnalisée : qu'il s'agisse d'une application Haute Pression jusqu'à 50 bar, de températures d'entrée de l'air comprimé particulièrement élevées ou de conditions environnantes agressives. Avec les modèles spéciaux DRYPOINT RA et options, nous couvrons également vos exigences. Comme d'habitude, avec la sécurité maximale pour une consommation d'énergie minimale.

Le sécheur frigorifique pour hautes températures d'entrée : DRYPOINT® RA HT

Le sécheur frigorifique d'air comprimé DRYPOINT RA HT a été spécialement développé pour les applications dans lesquelles l'air comprimé présentant des températures d'entrée élevées jusqu'à 80 °C doit être séché de manière efficace.

La conception innovante assure une circulation optimale de l'air comprimé. La technologie optimisée du compresseur frigorifique garantit de plus une faible consommation d'énergie pour un point de rosée stable sous pression.

Préfiltre CLEARPOINT® intégré avec BEKOMAT®

Le filtre CLEARPOINT intégré évacue de manière sûre le condensat produit via un BEKOMAT sans pertes inutiles d'air comprimé. De plus, le préfiltre assure la protection de l'échangeur de chaleur du sécheur frigorifique, améliorant ainsi la durée de vie et l'efficacité de l'échangeur de chaleur.

Le sécheur frigorifique pour les applications Haute Pression: DRYPOINT® RS HP

Les sécheurs frigorifiques d'air comprimé DRYPOINT RS HP ont été spécialement développés pour les applications dans lesquelles l'air comprimé doit être séché de manière efficace dans la plage de pression 45 bar / 50 bar. Ceci est souvent le cas dans la fabrication de bouteilles en PET mais aussi le démarrage de groupes diesel ou les foreuses géologiques.

L'échangeur de chaleur à plaques en inox du DRYPOINT® RS HP

La conception innovante de l'échangeur de chaleur à plaques en acier inoxydable, assure une circulation optimale de l'air comprimé. De plus, la technologie optimisée du compresseur frigorifique garantit de plus une faible consommation d'énergie pour un point de rosée stable sous pression.

Robustesse améliorée grâce au anticorrosion TAC hautes

De nombreux environnements industriels, notamment dans le domaine de l'agriculture, de l'agroalimentaire ou de la production de papier, présentent un air ambiant pollué par des substances agressives. Celles-ci peuvent porter atteinte à la durée d'utilisation d'un sécheur. Pour une protection optimale, nous vous recommandons le revêtement anticorrosion pour notre gamme DRYPOINT RA et RS HP.


Pour les conditions ambiantes agressives

Revêtement anticorrosion TAC pour tous les composants internes à base de cuivre Multiplie la durée de vie du sécheur et augmente la sécurité de fonctionnement


Disponible également comme sécheur frigorifique d'air comprimé avec refroidissement à eau

Si votre site est équipé d'une alimentation centrale en eau de refroidissement, nous vous recommandons les modèles DRYPOINT RA suivants :

DRYPOINT RA WC Sécheurs frigorifiques d'air comprimé avec refroidissement à eau Indépendamment de la température ambiante, le refroidissement à eau permet un séchage fiable.

DRYPOINT RA TBH Refroidissement à eau, avec échangeur de chaleur à faisceau tubulaire– pour les eaux grises (faiblement polluées)

DRYPOINT RA SWC Refroidissement à l'eau de mer, avec échangeur de chaleur à faisceau tubulaire

Téléchargements spécifiques aux DRYPOINT® RA

Brochure
PDF
6 Mo
Brochure Séchage
Mode d'emploi
PDF
4 Mo

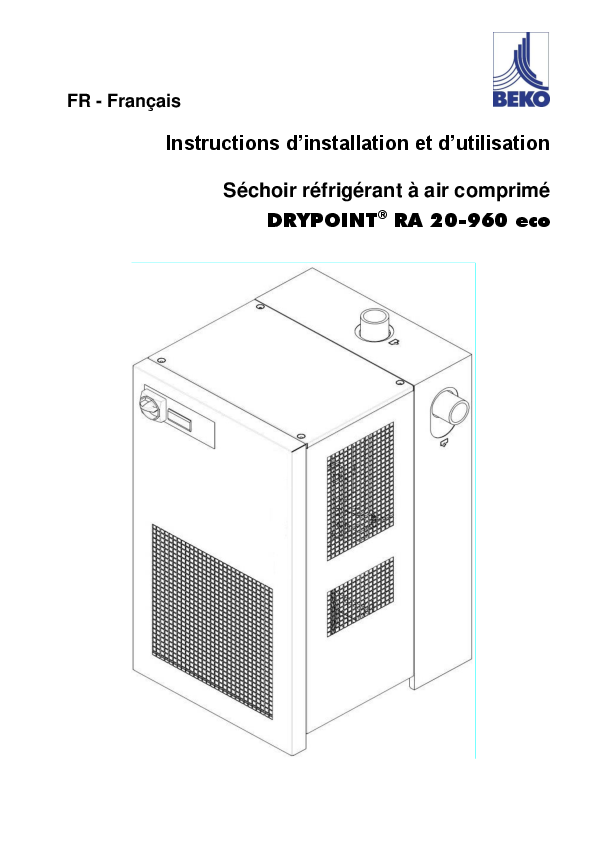

Mode d'emploi DRYPOINT RA 20-960 eco
Mode d'emploi
PDF
5 Mo
Mode d'emploi DRYPOINT RA 20-960
Mode d'emploi
PDF
8 Mo
Mode d'emploi DRYPOINT RA 1080 - 8800
Mode d'emploi
PDF
3 Mo
Mode d'emploi DRYPOINT RA 1300-4400 eco
Mode d'emploi
PDF
3 Mo
Mode d'emploi DRYPOINT RA 5400-10800eco
Mode d'emploi
PDF
5 Mo
Mode d'emploi DRYPOINT RS 25-1010 HP50
Mode d'emploi
PDF
4 Mo
Mode d'emploi DRYPOINT RS 1300-6000 HP45
