Air comprimé de haute qualité exempt d'huile avec les colonnes de filtration à charbon actif
Pour garantir la qualité élevée de l'air comprimé avec les classes de qualité d'air comprimé 1 à 2 selon ISO 8573-1, notamment en ce qui concerne la teneur en huile résiduelle, la colonne de filtration à charbon actif CLEARPOINT V est une solution à la fois efficace et fiable.
Le CLEARPOINT V élimine les vapeurs d'huile ainsi que les odeurs et vous garantit une qualité d'air comprimé de haut niveau, avec une infime teneur en huile résiduelle. Les vapeurs d'huile et les odeurs sont adsorbées sur la surface active exceptionnellement large des pellets de charbon actif, mis en forme par une procédure de moulage par compression. Pour le choix de nos charbons actifs, nous collaborons avec des fournisseurs sélectionnés qui garantissent une qualité élevée et stable du charbon. Un avantage indéniable pour la qualité de l'air comprimé et la sécurité des processus.
Selon le débit d'air comprimé nécessaire, BEKO TECHNOLOGIES peut vous proposer les solutions adaptées :
* En connectant plusieurs adsorbeurs à charbon actif en parallèle, il est possible de traiter des débits plus importants.
Cartouches à charbon actif CLEARPOINT® V S/M
Cartouche de charbon actif CLEARPOINT V pour les débits faibles et moyens
Nos CLEARPOINT V S/M conviennent parfaitement pour les débits faibles et moyens jusqu'à 200 m³/h et les pressions jusqu'à 50 bar, et permettent d'obtenir aussi un air comprimé pur.
Notre service ingénierie a également développé une cartouche de charbon actif spécialement adaptée aux applications soumises aux exigences les plus rigoureuses.
- Adsorption hautement efficace, avec une infime teneur en huile résiduelle
- Durées de vie supérieures à celles des éléments filtrants à charbon actif classiques
- Entretien facile grâce à une cartouche simple à remplacer
- Équipement de contrôle adaptable en toute simplicité
Colonnes de filtration à charbon actif CLEARPOINT® V
Colonnes de filtration à charbon actif CLEARPOINT V pour les gros débits
La multitude de variantes du CLEARPOINT V permet de vous proposer la solution adaptée à chaque exigence et ce, pour les débits jusqu'à 8.200 m³/h et les pressions jusqu'à 40 bar.
Pour garantir la qualité élevée de l'air comprimé, notamment en ce qui concerne la teneur en huile résiduelle , la colonne de filtration à charbon actif CLEARPOINT V constitue une solution à la fois efficace et fiable. Un composant technique incontournable dans les conceptions d'installations exigeantes. Un concept global conséquent, avec une performance remarquable.

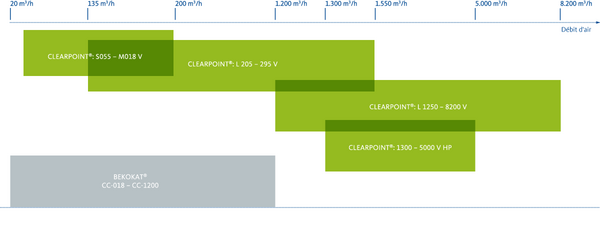

Pour les débits de 135 m³/h jusque 8.200 m³/h, nous proposons en parallèle à nos versions standard L 205-295 V, L 1250-8200 V également une option adaptée pour la plage de pression jusqu'à 40 bar avec notre L 1300-5000 V HP (1 300 - 5 000 m³/h). Pour les demandes dans des environnements avec risque d'incendie, nous fournissons, en option, des modèles dans une version VH. C'est une solution sûre avec un charbon spécial présentant moins de risques d'inflammation.
Économique
- Faibles coûts d'exploitation
- Faible pression différentielle
- Longue durée de vie
Efficace
- Adsorption très efficace des vapeurs d'huile par du charbon actif spécial permettant d'atteindre une teneur en huile résiduelle de 0,003 mg/m³ au maximum
- Solution complète avec filtre antipoussière exempt d'huile
Options
- Indicateur d'huile ou
- METPOINT OCV compact – surveillance de la teneur en huile résiduelle pour la sécurisation des processus de production
Caractéristiques techniques CLEARPOINT® V
| Filtres à charbon actif avec cartouche | Colonnes de filtration à charbon actif | Colonnes de filtration à charbon actif | Colonnes de filtration à charbon actif à haute pression | ||
| Paramètre | Unité | S055 – M018 VWM (HP) |
L 205 - 295 V L 205 - 295 VWM L 205 - 295 VH |
L 1250 - 8200 V L 1250 - 8200 VWM L 1250 - 8200 VH | L 1300-5000 V HP |
| Débit d'air | m³/h | 50 … 200 | 135 ... 1550 | 1250 ... 8200 | 1300 ... 5000 |
| Pression de service max. | bar | 16 (en option : 50) | 16 , L 295 V: 11 | 11 | 40 |
| Température de service max. | °C | 45, inférieure à 25°C | 50, inférieure à 35°C recommandée | 50, inférieure à 35°C recommandée | 50, inférieure à 35°C recommandée |
| Durée de vie max. | h | 2.000-3.500 | 10.000 | 10.000 | 10.000 |
* Des caractéristiques techniques supplémentaires sont disponibles dans les Informations Produits en bas dans la rubrique Téléchargements...
Téléchargements spécifiques aux CLEARPOINT® V
Mode d'emploi CLEARPOINT L080 - L304
Mode d'emploi
2 MB
Filtres à charbon actif avec cartouche CLEARPOINT V
Mode d'emploi
3 MB
Mode d'emploi CLEARPOINT L 205 – L295 V
Mode d'emploi
1 MB
Technique des processus | CLEARPOINT V
Brochure
297 KB
Des faits – bon à savoir
Pour le traitement en vue d'atteindre la classe de teneur en huile 1 selon ISO 8573, les colonnes de filtration à charbon actif sont largement utilisées. L'air comprimé est épuré des molécules d'huile par l'adsorption. Le charbon actif est toutefois également en mesure d'absorber les molécules de vapeur d'eau. En cas de concentration importante en vapeur d'eau, le charbon actif est très rapidement saturé en eau et n'a par conséquence, plus de capacité pour absorber les vapeurs d'huile. Ceci génère une concentration d'huile résiduelle accrue après la colonne de filtration à charbon actif, au-dessus de la valeur limite pour la classe de teneur en huile 1 (> 0,01 mg/m³). Pour de longues durées de vie et de faibles teneurs résiduelles en huile, un séchage avant l'étape du charbon actif est donc indispensable.
Pour en savoir davantage à ce sujet, consultez nos Fiches d'informations...
Notre technique de mesure spécialement conçue pour le contrôle et la mesure de vapeurs d'huile
L'air comprimé pollué par la présence d'huile constitue un danger pour les installations de production, l'environnement ou même la santé. Étant donné qu'il peut y avoir une contamination par l'huile tout au long du traitement de l'air comprimé, le risque ne doit pas être sous-estimé, en particulier dans les domaines sensibles tels que les industries chimique et pharmaceutique, chez les fabricants de produits alimentaires et de boissons ainsi que dans le traitement des surfaces.
Grâce à la technique de mesure adaptée, vous pouvez surveiller en continu et en toute fiabilité les valeurs limites préalablement définies. Le METPOINT OCVcompact analyse en continu la teneur en vapeurs d'huile de votre air comprimé et il déclenche une alarme en cas d'écarts. L'indicateur d'huile analogique permet par contre la mesure périodique directement sur les composants de traitement.
METPOINT® OCV compact
Le METPOINT OCV compact (Oil Content Vapor) permet le contrôle continu en ligne et la documentation de la teneur en huile résiduelle. Le tronçon de mesure se situe directement à la sortie d'air comprimé de la colonne de filtration à charbon actif. Avec cela, le METPOINT OCV compact contribue largement à la sécurité des processus.
Davantage de sécurité grâce à l'indicateur d'huile
Pour déterminer la qualité de l'air comprimé, il est possible de monter sur la tête du filtre un adaptateur avec indicateur d'huile et manomètre. L'ouverture totale de la vanne à pointeau fait circuler un flux d'air d'un débit donné à travers le tube à essai. Les particules d'huile contenues dans l'air comprimé conduisent à une coloration progressive du tube à essai, du bas vers le haut.
L'indicateur d'huile sert à la mesure périodique de la teneur en huile résiduelle après un composant de traitement dans une installation de gaz comprimé, ou à un emplacement dans un réseau de gaz comprimé. Il est possible d'effectuer de multiples mesures jusqu'à atteindre la limite de charge.
