DRYPOINT ADZ

超高能源效率的乾燥方案，專為無油壓縮空氣系統而設計

零耗氣設計長期穩定可靠設計精巧、永續節能，可輕鬆整合至 OEM 設備

適用於整合式無油壓縮機解決方案

連續式轉鼓技術，實現最高能源效率與穩定製程表現

DRYPOINT ADZ 是一款專為無油壓縮空氣系統設計的熱再生吸附式轉鼓乾燥機。與採用切換循環及閥組的傳統雙塔式乾燥機不同，DRYPOINT ADZ 透過單一旋轉吸附轉鼓實現連續運作。設備利用空壓機產生的廢熱進行吸附劑再生，無需消耗吹掃空氣，不僅完全避免耗氣損失，更能大幅降低能源消耗。因此，在適當的運行條件下，可穩定達到規定的壓力露點，兼具卓越能效與長期可靠性。

其緊湊的單塔設計有效降低機械結構複雜度與磨損，使 DRYPOINT ADZ 成為 OEM 壓縮機成套設備的理想選擇。設備可依據壓縮機型式、工作壓力及流量進行精準匹配，無縫整合於整體機組方案，同時也為終端用戶及各類工程專案提供顯著優勢。

核心效益一覽

為什麼選擇 DRYPOINT ADZ？

  • 超高效能——零氣體洩漏

    利用空壓機廢熱再生，零吹掃耗氣、零壓縮空氣損失，實現極低運行成本。

  • 高可靠性，維護需求極低

    連續運轉設計，無切換週期與閥組機構，降低磨損並提高設備可靠性。

  • 體積精巧、運轉安靜且節省空間

    採用單塔式設計，占地面積小，運轉噪音 ≤ 30 dBA，非常適合安裝空間受限的應用環境。

  • 潔淨且無塵的乾燥

    採用堅固的蜂窩式吸附結構，取代傳統鬆散填充吸附劑，確保潔淨無粉塵的運行環境。

  • 兼具永續性與前瞻性

    無使用冷媒及F-Gas，降低碳足跡，符合當前及未來環保法規要求。

  • 專為 OEM 整合而設計

    可依無油空壓機規格精準匹配，支援彈性配置與即插即用整合。

超高效能——零氣體洩漏
高可靠性，維護需求極低
體積精巧、運轉安靜且節省空間
潔淨且無塵的乾燥
兼具永續性與前瞻性
專為 OEM 整合而設計
適用於無油壓縮機、整合式系統及高純度應用

極適合以下環境

  • 無油螺旋式、離心式及往復式壓縮機
  • 食品與飲料生產
  • 製藥業
  • 電子及半導體產業
  • OEM 壓縮機套件
  • 既有系統升級改造專案與貨櫃化壓縮空氣系統
可依需求精準配置，實現與空壓機的無縫匹配及客製化系統設計。

靈活的系統整合

DRYPOINT ADZ 專為 OEM 整合及專案特定解決方案而設計。

  • 精確匹配壓縮機型號、壓力及流量
  • 結構緊湊且採用模組化設計
  • 即插即用安裝
  • 提供水冷式與氣冷式版本
  • 可選配監控與通訊介面

歡迎諮詢我們的 OEM 專家

功能

我們的吸附轉鼓式乾燥機運作原理，一看就懂

與傳統的雙塔式吸附乾燥機不同，DRYPOINT ADZ 採用設置於單一壓力容器內的緩速旋轉吸附轉鼓進行乾燥作業。

  • 利用後冷卻器前端的一部分高溫壓縮空氣進行吸附劑再生
  • 吸附與再生程序同步且連續進行
  • 無需塔體切換循環，無減壓再生階段
  • 在規定運轉條件下可穩定維持壓力露點

結果：即使面對負載變化，仍能提供穩定的壓力露點性能、高製程可靠性及卓越的能源效率。

此原理可確保高製程穩定性、低磨損及卓越的能源效率。

熱風進氣口
乾燥空氣出口
控制箱
壓力容器
齒輪馬達
水冷式（或氣冷式）冷卻器
2 組 BEKOMAT
濕空氣進氣口
引射器
底座框架

熱風進氣口

位於後冷卻器前端的高溫壓縮空氣。

乾燥空氣出口

乾燥的壓縮空氣從系統中排出。

控制箱

配備 PLC 控制與 HMI 螢幕，標準配備 Modbus 通訊協定。

壓力容器

壓力容器可依需求符合 GB、PED 或 ASME 規範，內部採用吸附轉鼓結構設計。

齒輪馬達

低能耗齒輪馬達驅動轉鼓，運轉速度約為每小時 6 至 10 轉。

水冷式（或氣冷式）冷卻器

外接獨立式加大型全流量冷卻器，可確保最佳吸附溫度，並維持穩定的出口壓力露點。

2 組 BEKOMAT

全球首創電子液位控制零耗氣冷凝水排放器，實現最高能源效率。

濕空氣進氣口

來自後冷卻器的常溫潮濕壓縮空氣。

引射器

文丘里引射器將高溫壓縮空氣與常溫壓縮空氣混合。

底座框架

堅固的底座框架確保了設備的結構穩定性。

逐步乾燥流程

來自後冷卻器的壓縮空氣

無油式壓縮機（OFS）配備或可改裝為雙出口設計。其中一路壓縮空氣取自後冷卻器，排氣溫度約為 32 至 40 °C。

再生用熱空氣

再生用熱空氣取自後冷卻器上游。依據最終壓縮段的壓升條件，空氣溫度可達 160 至 180 °C。此熱能用於吸附轉鼓的再生程序。

再生流量控制

透過手動閥調節流量，以確保再生所需的熱能充足，並維持適當的壓差，供與濕空氣入口的氣流進行混合。

透過引射器進行混合

引射器根據允許的壓差及計算流體力學（CFD）分析結果，將來自濕空氣入口的氣流與再生後的高溫濕空氣進行混合。

混合氣體冷卻

冷卻器依全流量條件設計，可提供水冷式與氣冷式兩種版本。

旋轉式乾燥轉鼓

壓力容器內部配置吸附轉鼓，並由減速馬達驅動，轉速約為 每小時 6 至 10 轉。

乾燥壓縮空氣出口

乾燥後的壓縮空氣由系統出口排出。可選配露點感測器，用於監測乾燥機的運行狀態與性能表現。

請諮詢我們的 ADZ 專家
DRYPOINT® ADZ 系列的主要規格

車型規格與資訊

技術數據
最大流量（立方公尺／分鐘）
濕空氣進氣口／乾空氣出氣口 (DN)
熱風進氣口 (DN)
冷卻水連接口（DN）
尺寸（毫米）（長 × 寬 × 高）
重量（公斤）
ADZ010.1 W
12
65
50
40
1650×800×1950
750
ADZ015.1 W
17
65
50
40
1650×800×1950
750
ADZ020.1 W
23
80
65
40
1550×1250×2150
950
ADZ025.1 W
27
80
65
40
1550×1250×2150
950
ADZ030.1 W
32
80
65
40
1700×1250×2150
1000
ADZ040.1 W
44
100
80
40
2000×1500×2300
1600
ADZ050.1 W
52
100
80
40
2000×1500×2300
1600
ADZ060.1 W
64
125
100
40
2000×1500×2600
1700
ADZ070.1 W
73
125
100
40
1900×1500×2600
1800
ADZ080.1 W
81
125
100
40
2000×1500×2600
1900
ADZ090.1 W
90
150
125
50
2100×1700×2900
2200
ADZ100.1 W
100
150
125
50
2100×1700×2900
2200
ADZ050.1 A
52
100
80
不適用
1900×1600×2400
1400
ADZ125.1 W
125
150
125
65
2050×1700×2900
2300
ADZ150.1 W
150
200
150
65
2300×1800×3100
3000
ADZ010.1 A
12
65
50
不適用
1300×1100×2000
700
ADZ015.1 A
17
65
50
不適用
1300×1200×2000
750
ADZ020.1 A
23
80
65
不適用
1600×1250×2300
950
ADZ025.1 A
27
80
65
不適用
1600×1300×2300
1000
ADZ030.1 A
32
80
65
不適用
1600×1350×2300
1050
ADZ040.1 A
44
100
80
不適用
1900×1500×2400
1350

此處列出的型號亦適用於相應的 VSD 版本。如需進一步的技術細節、價格資訊或專案相關支援，請與我們聯繫。

關於 DRYPOINT ADZ 的更多有趣事實

常見問題 (FAQ)

什麼是轉鼓式乾燥機？它與傳統吸附式乾燥機有何不同？

吸附轉鼓式乾燥機是一種特殊型式的吸附式乾燥機，其核心為設置於單一壓力容器內的旋轉吸附轉鼓。

與傳統雙塔式吸附乾燥機不同，DRYPOINT ADZ 採用連續運轉原理，無需塔體切換循環，因此可提供更高的可靠性、更低的機械磨損以及更穩定的乾燥性能。

DRYPOINT ADZ 能達到什麼樣的壓力露點？

DRYPOINT ADZ 能可靠地提供低至 –20 °C 或更低的壓力露點，具體取決於運作條件。

DRYPOINT ADZ 的能源效率如何？

DRYPOINT ADZ 透過利用壓縮機的廢熱並以零壓縮空氣損失的方式運作，因此可實現極低的運行成本。此外，該吸附轉鼓式乾燥機無需使用冷媒或含氟溫室氣體（F-Gases），有助於符合法規要求。其卓越的能源效率亦有助於降低碳足跡，提升系統的永續性。

DRYPOINT ADZ 是否適用於無油式空壓機？

是的。它專為無油螺桿式、離心式及往復式壓縮機所設計。

轉鼓式乾燥機的設計可靠性如何？

單塔式旋轉轉鼓設計僅需極少數運動部件，且不包含閥組等複雜切換機構。

由於系統採用連續運轉方式，無需進行加壓與卸壓切換循環，因此可大幅降低機械應力與零件磨損。即使在變動的運行條件下，仍能維持高度的長期可靠性與穩定性能。

DRYPOINT ADZ 能夠適應變動負載工況嗎？

可以。連續式吸附與再生製程結合穩定的氣流設計，使 DRYPOINT ADZ 特別適用於變動負載及波動的運行條件，包括搭配變頻驅動（VFD）壓縮機的應用

DRYPOINT ADZ 也能搭配變頻（VSD）壓縮機使用嗎？

可以。我們提供專為變頻調速（VSD, Variable Speed Drive）壓縮機設計的特殊版本，可滿足變動流量與變動負載工況下的運行需求。如需進一步的技術細節、報價或專案相關支援，請與我們聯繫。

DRYPOINT ADZ 適合 OEM 整合應用嗎？

絕對適合。DRYPOINT ADZ 可說是專為 OEM 應用而打造。它能根據壓縮機類型、工作壓力及流量需求進行精確匹配，並可輕鬆整合至整體式壓縮機系統解決方案中。

乾燥機是否提供不同尺寸與配置選項？

是的。DRYPOINT ADZ 提供多種規格尺寸，並可選配氣冷式或水冷式版本，以滿足不同流量範圍的應用需求。

此外，還可提供露點監測、通訊介面等附加選項，以配合不同系統監控與整合需求。

吸附材料是否乾淨且無塵？

是的。該乾燥機採用固態蜂巢式吸附結構，而非傳統的散裝乾燥劑。

此設計可確保無粉塵運行，特別適用於食品、製藥及電子製造等對壓縮空氣潔淨度要求極高的產業。

誰能幫我挑選合適的配置呢？

無論是 OEM 專案還是終端用戶應用，我們的專家都能為您提供應用分析、系統設計與配置方面的支援。歡迎隨時與我們聯繫，討論您的具體需求。

如需技術諮詢或專案支援，請與我們聯絡

歡迎與我們聯繫，討論您的申請事宜！

請選擇您所在的區域，以便我們能更快回應。

本網站受 reCAPTCHA 保護，並適用 Google 隱私權政策與服務條款。 透過驗證碼機制，我們可確保填寫表單者並非自動程式。

DRYPOINT ADZ - Technical data and benefits

技術資料與優勢一覽

下載我們的產品手冊

壓縮空氣處理的相關解決方案

您可能也會對以下內容感興趣

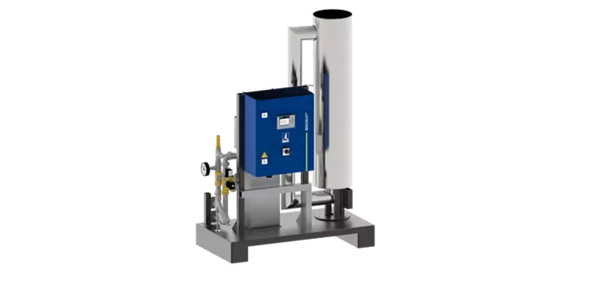

BEKOKAT：用於無油壓縮空氣的催化技術
