METPOINT® MCA

Analyse mobile de l'air comprimé

METPOINT® MCA permet l’analyse mobile et flexible de l’air comprimé directement sur site. Il assure la surveillance de paramètres de mesure critiques, la visualisation et l’enregistrement des données, et facilite leur évaluation pour les audits et la détection précoce des anomalies.

Vers les produits
Pour une production propre et fiable

Pour une analyse mobile et flexible de l'air comprimé

La surveillance continue contribue à garantir une qualité constante de l’air comprimé dans votre installation. Des mesures peuvent toutefois être nécessaires à des points où aucune instrumentation fixe n’est encore installée.

Dans ces situations, le METPOINT® MCA (Measuring Compressed Air) constitue une solution mobile et flexible pour analyser l’air comprimé directement sur site.

Mesures flexibles et sur site

Mesures flexibles et sur site

  • Le dispositif de mesure mobile peut être utilisé directement sur site, sans nécessiter l’arrêt de la machine ou du système.
  • Les mesures mobiles permettent d’analyser l’air comprimé dans différents environnements de travail et à différents points de mesure.
  • Gain de temps et réduction des coûts grâce à l’absence de transport complexe d’échantillons ou d’installations de mesure fixes.
Diagnostic de la qualité de l'air comprimé

Diagnostic immédiat et complet de la qualité de l’air comprimé

  • La détection directe des vapeurs d’huile, des particules et d’autres contaminants permet de réagir rapidement en cas d’anomalie.
  • Les mesures en temps réel permettent d’identifier rapidement les causes des défauts de qualité ou des perturbations.
  • Les paramètres de mesure pertinents peuvent être enregistrés simultanément et corrélés.
Normes et exigences de qualité

Respect des normes et des exigences de qualité

  • De nombreuses industries, notamment alimentaire, pharmaceutique et automobile, doivent répondre à des exigences strictes en matière de pureté de l’air comprimé.
  • Les mesures mobiles permettent de vérifier facilement et régulièrement le respect des exigences de qualité de l’air comprimé, notamment selon la norme ISO 8573-1.
  • La préparation des audits et des certifications est facilitée par la disponibilité de données de mesure précises.
Intégration aisée dans les processus existants

Intégration aisée dans les processus existants

  • Grâce à sa conception mobile et autonome, le METPOINT® MCA peut être déployé rapidement sur différents points de mesure, sans installation complexe.
  • Son utilisation intuitive permet au personnel formé de réaliser les mesures simplement, sans connaissances techniques spécialisées.
  • Sa flexibilité facilite aussi bien les mesures ponctuelles que les campagnes de mesure de courte durée.
Gamme METPOINT® MCA

Découvrez nos solutions d’analyse mobile de l’air comprimé

METPOINT® MCA OPS

Système mobile d’analyse de l’air comprimé pour la mesure flexible des paramètres critiques du processus

  • "O" pour la mesure des vapeurs d’huile – inclus de série
  • "P" pour la mesure des particules – en complément
  • "S" pour les capteurs supplémentaires – en complément

METPOINT® MCA OS

Système mobile d’analyse de l’air comprimé pour la mesure flexible des paramètres critiques du processus

  • "O" pour la mesure des vapeurs d’huile – inclus de série
  • "S" pour les capteurs supplémentaires – en complément

METPOINT® MCA OP

Système mobile d’analyse de l’air comprimé pour une mesure flexible des paramètres critiques du processus

  • "O"pour la mesure des vapeurs d’huile – inclus de série
  • P" pour la mesure des particules – en complément

METPOINT® MCA O

Système mobile d’analyse de l’air comprimé pour une mesure flexible des paramètres critiques du processus

  • "O" pour la mesure des vapeurs d’huile – inclus de série

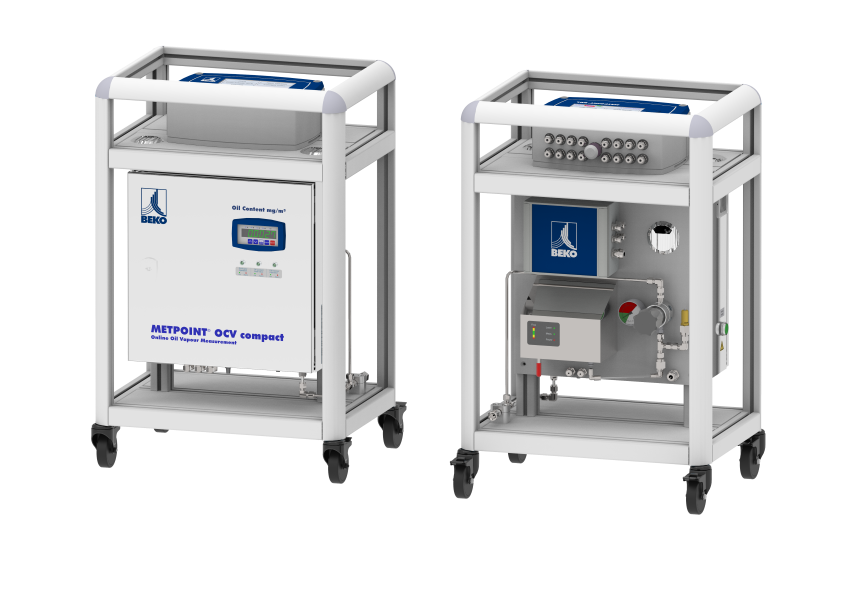

METPOINT® MCA OPS

  • Mesure des vapeurs d’huile avec le système METPOINT® OCV compact
  • Mesure des particules avec le compteur de particules PC 400, à partir de 0,1 µm
  • Mallette de transport robuste comprenant les capteurs suivants :
  • Capteur de point de rosée METPOINT® DPM SD 23 avec chambre de mesure MK PN 16
  • Capteur de débit METPOINT® VFS TI 220
  • Capteur de pression METPOINT® PRM SP21

  • Capteur de température PT1000



  • Terminal d’enregistrement des données METPOINT® BDL08 monté sur la partie supérieure pour une lecture aisée
  • Affichage de la teneur résiduelle en huile et possibilité de raccorder des capteurs supplémentaires
  • Alimentation électrique centrale avec interrupteur principal
  • Châssis de montage robuste équipé de quatre roues verrouillables
  • Raccord d’air comprimé facilement accessible pour les deux appareils de mesure
  • Plaque de protection du METPOINT® BDL pendant le transport
  • Câbles de connexion de 5 m pour chaque capteur
  • Tuyau d’air comprimé de 5 m pour le raccordement du METPOINT® MCA OPS au réseau d’air comprimé

METPOINT® MCA OS

  • Mesure des vapeurs d’huile avec le système METPOINT® OCVcompact
  • Mallette de transport robuste comprenant les capteurs suivants :
  • Mesure du point de rosée de l’air comprimé avec le capteur METPOINT® DPM SD 23 et la chambre de mesure MK PN 16
  • Débitmètre METPOINT® VFS TI 220
  • Capteur de pression METPOINT® PRM SP21

  • Capteur de température PT1000



  • Terminal d’enregistrement des données METPOINT® BDL08, monté sur la partie supérieure pour une lecture aisée
  • Affichage de la teneur résiduelle en huile et possibilité de raccorder des capteurs supplémentaires
  • Alimentation électrique centrale avec interrupteur principal
  • Châssis de montage robuste équipé de quatre roues verrouillables
  • Raccord d’air comprimé facilement accessible pour les deux appareils de mesure
  • Plaque de protection du METPOINT® BDL pendant le transport
  • Câbles de connexion de 5 m pour chaque capteur
  • Tuyau d’air comprimé de 5 m pour le raccordement du METPOINT® MCA OS au réseau d’air comprimé

METPOINT® MCA OP

  • Mesure de la teneur en vapeurs d’huile avec le système METPOINT® OCV compact
  • Mesure des particules avec le compteur de particules PC 400, à partir de 0,1 µm
  • Terminal d’enregistrement des données METPOINT® BDL04, monté sur la partie supérieure pour une lecture aisée
  • Affichage de la teneur résiduelle en huile et possibilité de raccorder des capteurs supplémentaires
  • Alimentation électrique centrale avec interrupteur principal
  • Châssis de montage robuste équipé de quatre roues verrouillables
  • Raccord d’air comprimé facilement accessible pour les deux appareils de mesure
  • Raccord d’air comprimé facilement accessible
  • Plaque de protection du METPOINT® BDL pendant le transport

METPOINT® MCA O

  • Mesure de la teneur en vapeurs d’huile avec le système METPOINT® OCV compact
  • Terminal d’enregistrement des données METPOINT® BDL04, monté sur la partie supérieure pour une lecture aisée
  • Affichage de la teneur résiduelle en huile et possibilité de raccorder des capteurs supplémentaires
  • Alimentation électrique centrale avec interrupteur principal
  • Châssis de montage robuste équipé de quatre roues verrouillables
  • Raccord d’air comprimé facilement accessible
  • Plaque de protection du METPOINT® BDL pendant le transport

Caractéristiques techniques

Paramètres mesurables

Données techniques
Teneur en huile résiduelle
Concentration en particules
Mesure du point de rosée sous pression
Température
Humidité relative
Pression de service
Débit d'air comprimé [m³/h]
Consommation
Vitesse de circulation du gaz
OPS
OS
OP
O
