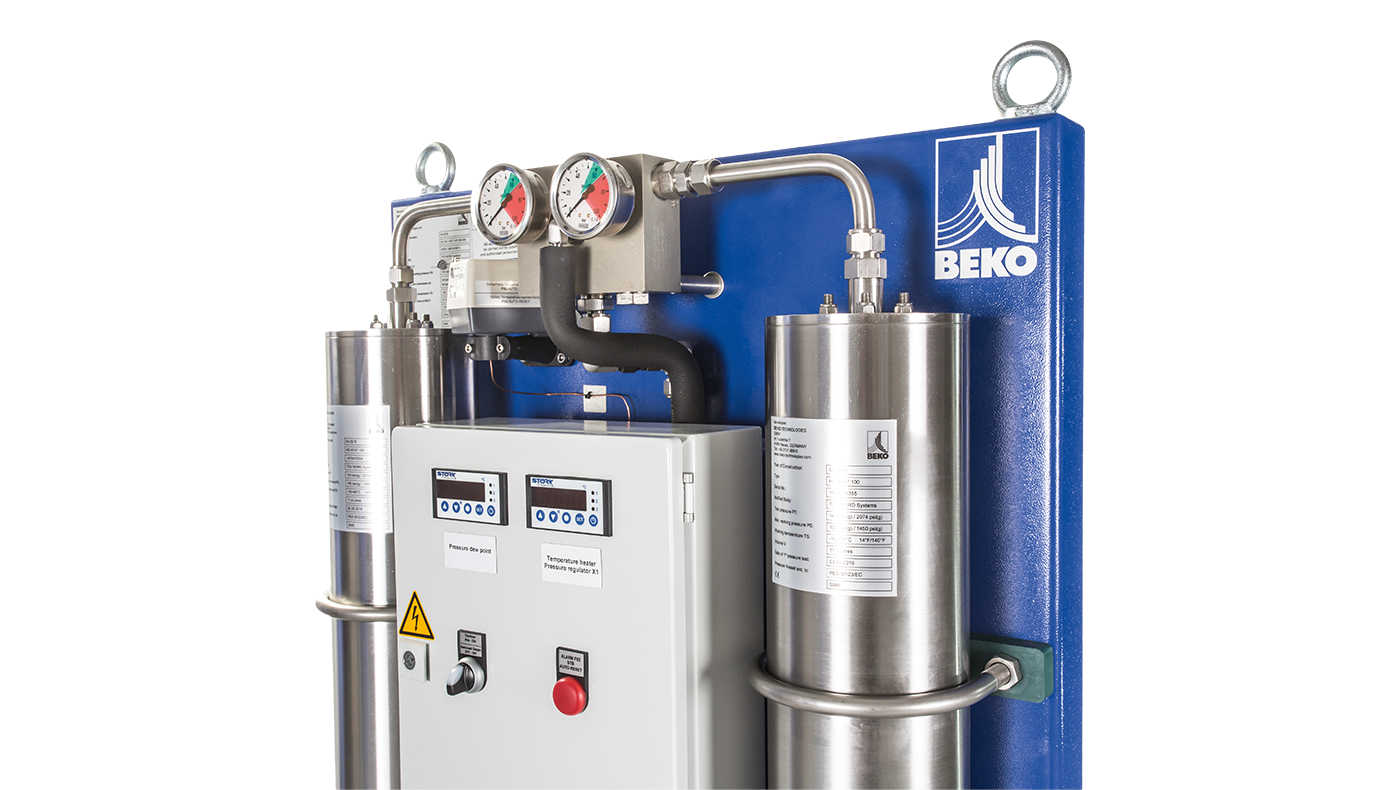

DRYPOINT AC HP

Séchage haute pression fiable jusqu’à 350 bar

Conception en acier inoxydable pour une durabilité maximale et une protection optimale contre la corrosion Point de rosée descendant jusqu'à –70 °C avec une efficacité énergétique optimisée Commande intelligente pour un fonctionnement sûr et fiable

Séchage par adsorption fiable pour les applications haute pression dans l’industrie, la production PET et les technologies de l’énergie

Les installations d’air comprimé haute pression de 100 à 350 bar nécessitent une qualité d’air irréprochable ainsi qu’une sécurité de fonctionnement absolue. Même des traces minimes d’humidité, d’huile ou de particules peuvent compromettre les process industriels sensibles.

Le DRYPOINT AC HP a été développé pour répondre à ces exigences extrêmes. Il assure une élimination fiable de l’humidité et des contaminants, protège les équipements contre les interruptions de production et garantit une qualité d’air comprimé constante dans les environnements les plus exigeants.

Solution idéale pour les applications critiques dans l’industrie PET, l’agroalimentaire, les procédés pharmaceutiques, les technologies de l’énergie et les systèmes d’air respirable..

Vos avantages en bref

Pourquoi choisir le DRYPOINT AC HP ?

Fiabilité de fonctionnement grâce à une commande intelligente
  • Commande de synchronisation du compresseur pour éviter toute surcharge de l’adsorbeur
  • Redémarrage automatique du fonctionnement à la dernière position enregistrée
  • Soupape de protection intégrée dans la plage basse pression
Construction robuste en acier inoxydable de série
  • Cuves, filtres et composants conçus en acier inoxydable
  • Protection anticorrosion intégrée
  • Longue durée de vie avec maintenance réduite
Performance énergétique et efficacité maximale
  • Point de rosée sous pression jusqu’à –70 °C
  • Prélèvement de l’air de régénération en aval du filtre secondaire pour une fiabilité accrue
  • Distribution optimisée de l’air dans l’adsorbeur afin de garantir des performances de séchage constantes
Maintenance simplifiée et résistance aux vibrations
  • Accès frontal à l’ensemble des composants pour une maintenance facilitée
  • Trois modules de vannes indépendants en remplacement d’un bloc combiné
  • Réduction durable des coûts de maintenance et de pièces de rechange
  • Suspension individuelle des composants limitant les contraintes mécaniques sur les tuyauteries
Structure produit et principe de fonctionnement

Des solutions haute performance pour les applications les plus exigeantes

La chambre de stabilisation intégré, avec fonctions de séparation et de stockage protège efficacement le dessiccant contre les condensats libres.

Grâce à une circulation d’air optimisée, le flux traverse uniformément le lit adsorbant afin de garantir des performances de séchage constantes et une fiabilité maximale des process.



Colonnes d’adsorption haute performance
Filtres haute efficacité
Composants en acier inoxydable
Réducteurs de pression indépendants
Soupape de sécurité
Filtre final
Unités de vannes individuelles

Colonnes d’adsorption haute performance

Les cuves d’adsorption sont réalisées en acier inoxydable profilé et équipées d’une large ouverture avec couvercle à vis. Cette conception optimise l’accessibilité pour les opérations de maintenance et permet un contrôle visuel précis de l’intérieur des cuves.

Filtres haute efficacité

Les filtres haute efficacité en acier inoxydable assurent une élimination fiable des particules solides et des traces d’huile afin de garantir une qualité d’air comprimé optimale.


Composants en acier inoxydable

Les composants sous pression sont fabriqués en acier inoxydable de série.

Réducteurs de pression indépendants

Deux réducteurs de pression distincts, dédiés respectivement à l’air de régulation et à l’air de régénération, assurent une stabilité de fonctionnement maximale et une grande fiabilité opérationnelle.

Soupape de sécurité

Une soupape de sécurité intégrée protège efficacement le circuit basse pression et contribue à une sécurité de fonctionnement maximale.

Filtre final

Le prélèvement de l’air de régulation et de régénération en aval du filtre secondaire assure une grande fiabilité de fonctionnement ainsi qu’une régulation particulièrement précise.

Unités de vannes individuelles

Le DRYPOINT AC HP est équipé de plusieurs modules de vannes indépendantes. Leur conception séparée réduit les contraintes mécaniques sur les tuyauteries et protège efficacement le sécheur contre les vibrations.

Caractéristiques techniques principales de la série DRYPOINT AC HP

Versions disponibles et données techniques

Données techniques
Pressure range
Volume flow
Pressure dew point
Ambient temperature
Protection class
Power supply
AC 60 HP 100
100 bar
60 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 90 HP 100
100 bar
90 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 160 HP 100
100 bar
160 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 250 HP 100
100 bar
250 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 390 HP 100
100 bar
390 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 110 HP 250
250 bar
110 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 145 HP 250
250 bar
145 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 210 HP 250
250 bar
210 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 440 HP 250
250 bar
440 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 655 HP 250
250 bar
655 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 145 HP 350
350 bar
145 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 190 HP 350
350 bar
190 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 265 HP 350
350 bar
265 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 540 HP 350
350 bar
540 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
AC 820 HP 350
350 bar
820 m³/h
–40 °C (standard), optional –70 °C
+5 to +50 °C
IP 54
110–230 V AC / 24 V DC
Principaux domaines d’application

Applications industrielles et secteurs d’activité
