DRYPOINT^® AC koudregenererende adsorptiedroger

DRYPOINT® AC 119 -196

De compacte adsorptiedroger kan worden aangesloten aan elke wereldwijd gebruikelijke stroomvoeding. 20 verschillende inbouwmogelijkheden maken hem flexibel.

Voor volumestromen van 10 – 120 m³/h.

Meer ontdekken...

DRYPOINT® AC 410-495 / HL

De innovatieve wisselklep van deze series maakt doorstroming ook mogelijk als de spanning wegvalt, waardoor het systeem bijzonder zeker wordt.

Voor volumestromen tot 8200 m³/h.

Meer ontdekken...

DRYPOINT® AC HP

Standaard in roestvrij staal - Zeer lange levensduur - Probleemloos en snel onderhoud. Eigenschappen die deze hogedrukdroger bijzonder robuust maken.

Voor hoge druk van 100 tot 350 bar.

Meer ontdekken...

DRYPOINT^® AC 119-196, de compacte adsorptiedroger

Voor volumestromen van 10 – 120 m³/h zorgt de koudregenererende adsorptiedroger DRYPOINT AC 119 – AC 196 door het gebruik van hoogwaardig droogmiddel voor een stabiele toevoer van perslucht van hoge kwaliteit. Het droogmiddel is in patronen gevuld en onttrekt aan de perslucht vocht tot een drukdauwpunt van -70 °C. Dankzij een geïntegreerd nafilter wordt de abrasie van het droogmiddel veilig tegengehouden. Daarmee zorgen deze adsorptiedrogers voor vlotte en economische productieprocessen.

Compacte bouwvorm – groots in kwaliteit, efficiëntie en service

De koudregenererende adsorptiedroger DRYPOINT AC 119 - AC 196 garandeert in combinatie met een CLEARPOINT perslucht-voorfilter en optionele BEKOMAT condensaatafvoer als echte systeemoplossing een maximum aan zekerheid en capaciteit Dankzij de inzet van hoogwaardig droogmiddel en geïntegreerde nafiltratie van de perslucht biedt de DRYPOINT AC een stabiele toevoer van perslucht van hoge kwaliteit. Met de geïntegreerde compressor synchronisatie controle en een mogelijke bewaking op afstand door middel van een alarmcontact zorgt deze adsorptiedroger voor vlotte en economische productieprocessen, en overtuigt door zijn flexibiliteit en service vriendelijkheid.

Economisch en service vriendelijk

Van de DRYPOINT AC 119 – 196 profiteert u meteen meervoudig: de energiebesparende compressor synchronisatie controle zorgt voor een duidelijke daling van de bedrijfskosten, omdat tijdens de stilstandtijd van de compressor geen regeneratielucht wordt gebruikt. Bovendien bespaart de geringe drukval van slechts gemiddeld 0,35 bar, inclusief voor- en nafilter, energiekosten. Ook de lopende controle en besturing van de droger is uitgesproken betrouwbaar en economisch. Dankzij het potentiaalvrije alarmcontact kan de adsorptiedroger voor de bewaking op afstand naar een controlekamer worden geschakeld. Bij het regelmatige onderhoud en in het geval van een reparatie blijkt de droger bijzonder service vriendelijk. De patronen kunnen bij service bijvoorbeeld eenvoudig, snel en zuiver worden vervangen.

Veelzijdige installatiemogelijkheden voor flexibele inzet

De DRYPOINT AC 119 – AC 196 is door middel van multiport voorbereid voor de meest uiteenlopende installatietypen en inbouwvoorwaarden. Door eenvoudig draaien van het aansluitblok (meerwegs verdeler) kunnen in- en uitlaataansluiting voor de luchtstroom vrij worden gepositioneerd. Dankzij het voorgespannen droogmiddel kan de DRYPOINT AC zowel horizontaal als verticaal worden geïnstalleerd, zodat in totaal 20 verschillende inbouwmogelijkheden beschikbaar zijn. Door multivoltage kan de DRYPOINT AC 119 – AC 196 direct worden aangesloten aan elke gebruikelijke stroomvoeding, en is zo prima toegerust voor de wereldwijde inzet.

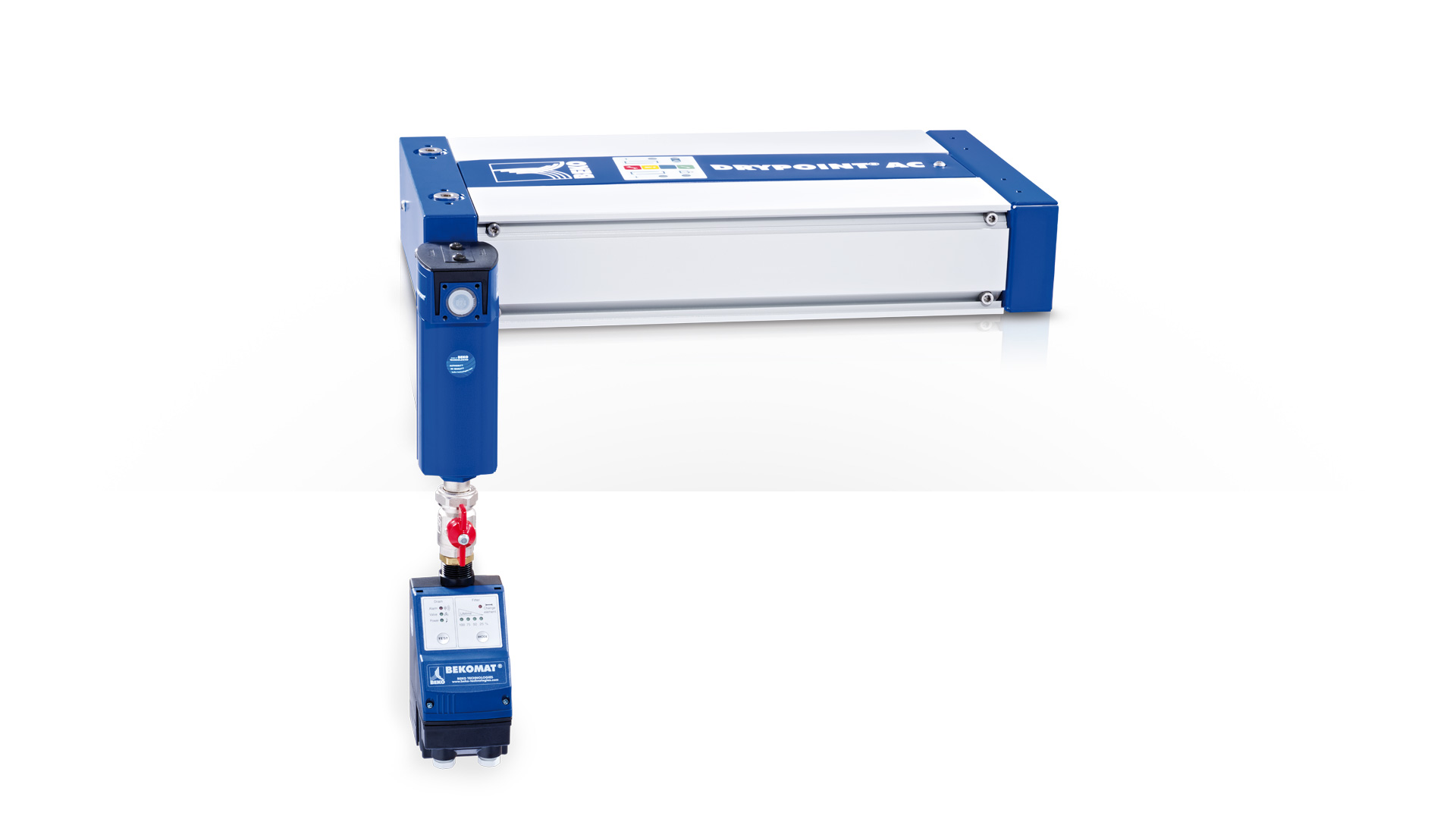

Horizontale inbouw mogelijk

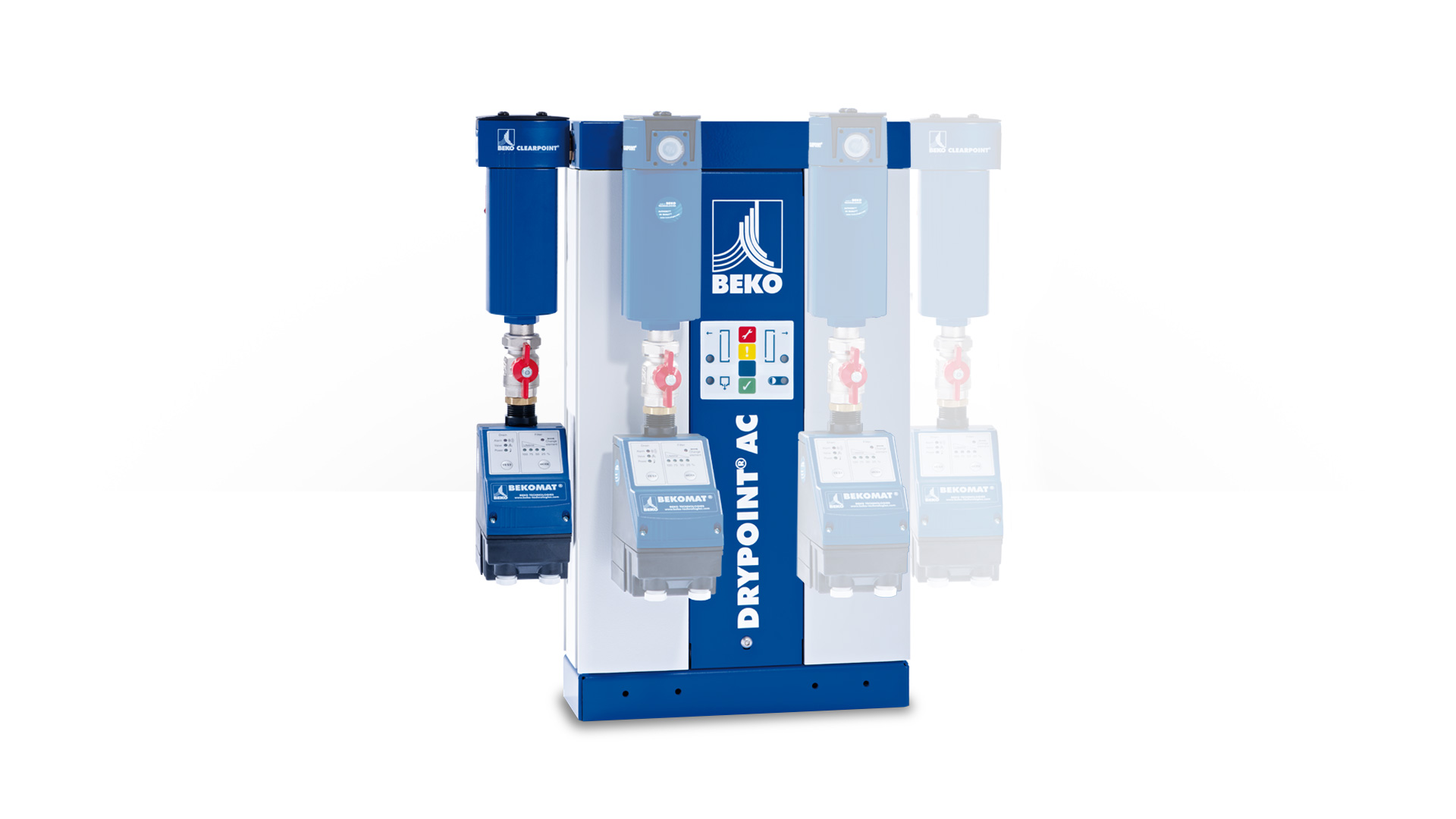

Montage zijdelings en aan de voorkant

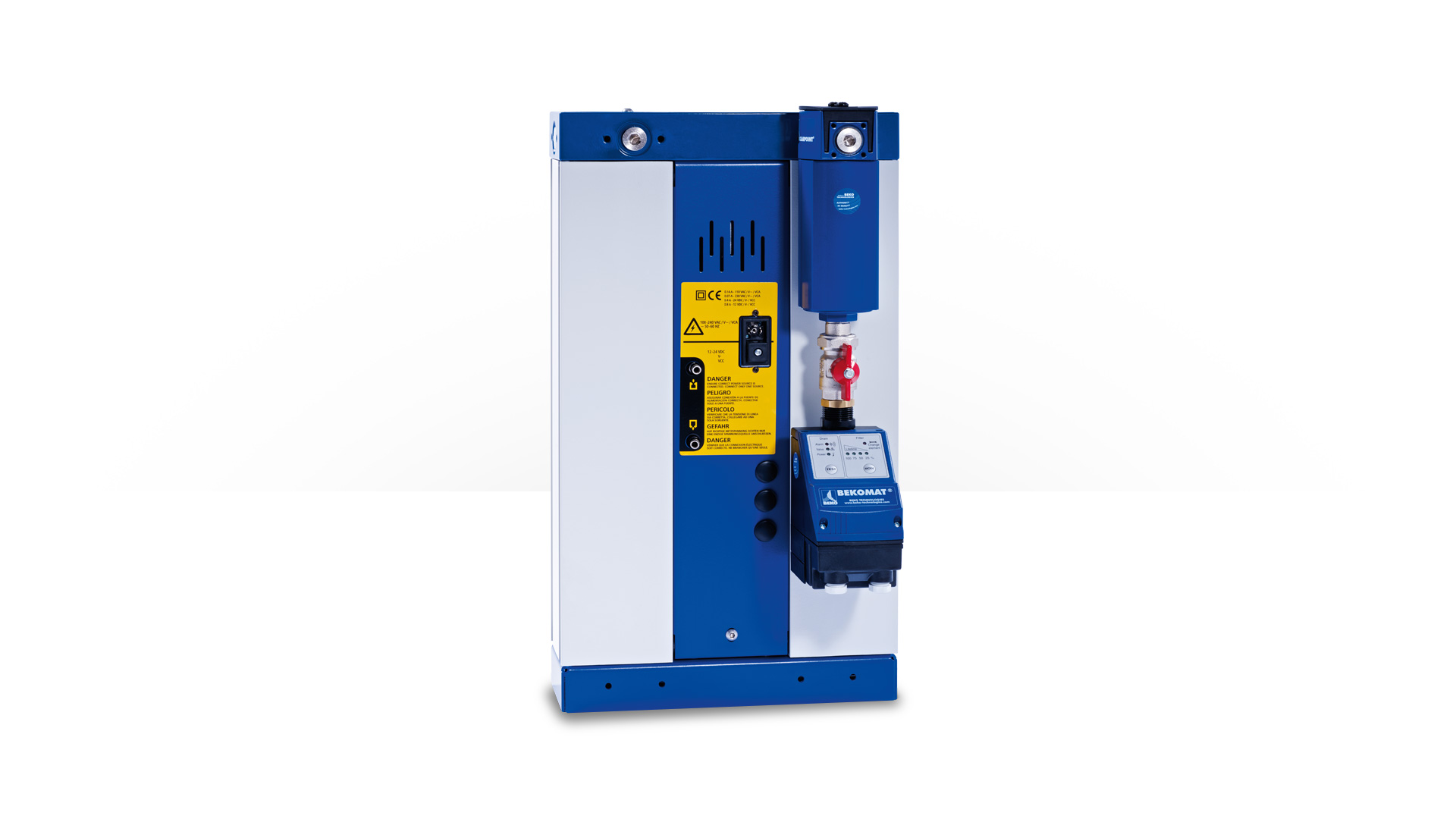

Montage aan de achterkant

Voordelen van de DRYPOINT^® AC 119-196

Zuinig

geïntegreerde synchronisatieregeling van de compressor voor een efficiënte werking
stromingstechnisch geoptimaliseerde voorfilter voor lage drukval
onderhoudsvriendelijk drogerontwerp
inlaatfiltratie verlengt de levensduur

Veilig

perslucht van continue hoge kwaliteit
lage drukdauwpunt tot -40 °C
(tot -70° op aanvraag)
constant hoge mate van droging
potentiaalvrij contact voor bewaking op afstand

Flexibel

compact, ruimtebesparend ontwerp
multivoltage: kan worden aangesloten op elke standaard stroomvoorziening wereldwijd
multipoort: inlaat- en uitlaataansluiting vrij positioneerbaar
horizontale en verticale installatie mogelijk

Technische gegevens DRYPOINT^® AC 119-196

Drukdauwpunt standaardinstelling (uitgang)	– 40 °C, -70 °C op aanvraag
Min. ... max. inlaattemperatuur lucht	+5 … +50 °C
Min. ... max. omgevingstemperatuur	+5 … +50 °C
Ingangsspanningsbereik	100 ... 240 VAC; 50 ... 60 Hz; 12 ... 24 VDC
Min. ... max. bedrijfsdruk	4 … 16 bar [g]
Flowbereik	10,2 … 119 m³/h
Beschermklasse	IP 65

Meer technische gegevens vindt u in de productinfo beneden in de download zone...

DRYPOINT^® AC 410-495 / HL betrouwbaar, innovatief en veilig

De adsorptiedrogers van de series DRYPOINT AC 410-495 en de DRYPOINT HL verzekeren door het gebruik van hoogwaardig droogmiddel een stabiele toevoer van perslucht van hoge kwaliteit. Het droogmiddel onttrekt het vocht van de perslucht tot een dauwpunt van -40 °C, optioneel tot -70 °C. Dat verzekert vlotte en economisch productieprocessen.

De regeling van het drukdauwpunt en de compressor synchronisatie controle benutten de besparingspotentiëlen bijzonder efficiënt en verlagen duidelijk de bedrijfskosten.

De innovatieve wisselklep van de DRYPOINT AC 410-495 met binnenin liggende spoelluchtleiding maakt doorstroming ook mogelijk als de spanning wegvalt, waardoor het systeem ‘fail safe’ wordt. Robuuste verzinkte persfittingen, gemakkelijk transport per hefwagen en eenvoudige toegang tot alle componenten zorgen voor een grote praktische deugdelijkheid.

De combinatie van ingebouwde CLEARPOINT voor- en nafilters en BEKOMAT condensaatafvoeren samen met de eenvoudige en intuïtieve bediening garanderen een hoge bedrijfszekerheid, zowel bij de DRYPOINT AC 410-495 als bij de DRYPOINT HL.

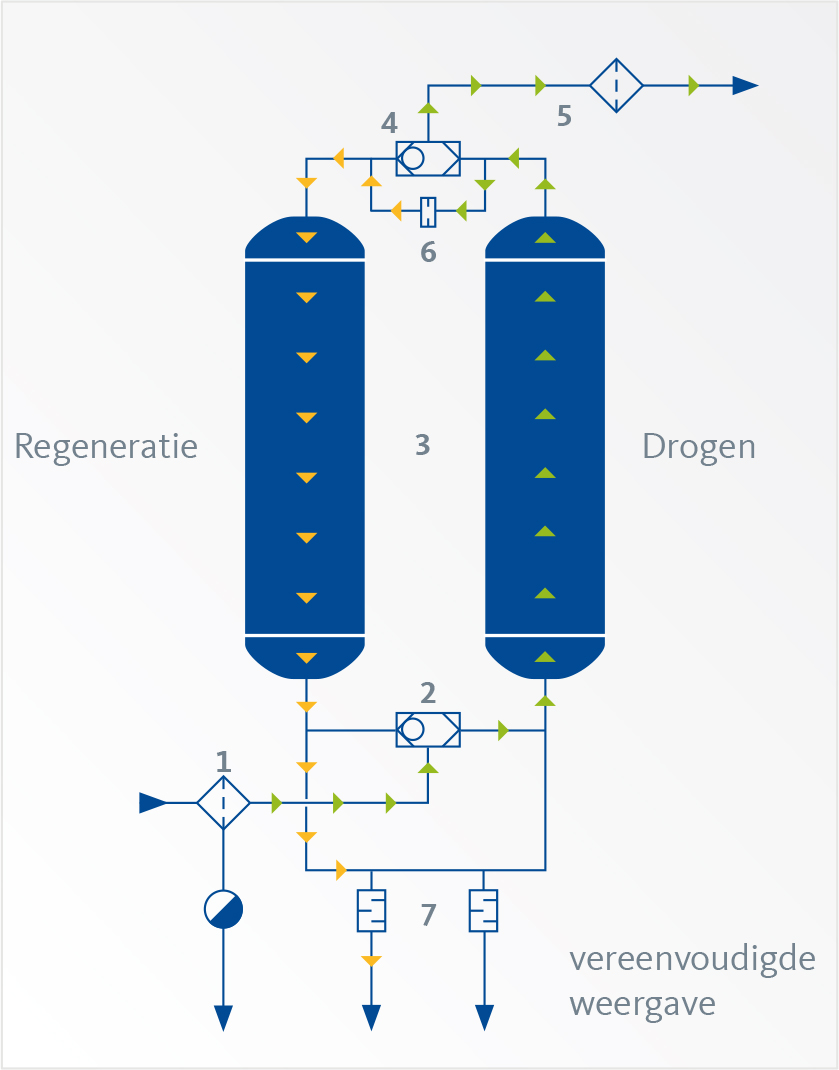

Werkwijze van de DRYPOINT^® AC / HL

De koudregenererende adsorptiedroger DRYPOINT AC garandeert een continue toevoer van perslucht van hoge kwaliteit. Twee met droogmiddel gevulde reservoirs (3) staan parallel bij elkaar. Via het CLEARPOINT voorfilter en de BEKOMAT condensaatafvoer (1) die stofdeeltjes en condensaat onttrekken aan de perslucht, en de onderste wisselklep (2) komt de perslucht in het adsorptiereservoir (3) terecht. Daar wordt deze gedroogd tot de vereiste drogingsgraad (drukdauwpunt). Vervolgens doorstroomt de perslucht de bovenste wisselklep (4) en een CLEARPOINT nafilter (5), waarin eventueel ontstane abrasie uit het droogmiddel wordt tegengehouden. De gedroogde en gereinigde lucht is nu beschikbaar voor de toepassing. Terwijl de perslucht in een reservoir wordt gedroogd, vindt tegelijkertijd in het andere reservoir de regeneratie van het adsorptiemiddel plaats. Hiervoor wordt een deelstroom reeds gedroogde lucht via een mondstuk (6) ontspannen op atmosferische druk, voor de regeneratie over het droogmiddelbed heen geleid en stroomt dan via een geluiddemper (7) de atmosfeer in. Het schakelen tussen de twee reservoirs gebeurt tijdsafhankelijk in een vastgelegde cyclus, optioneel ook afhankelijk van het dauwpunt. Natuurlijk kan de dauwpuntmeetwaarde optioneel worden doorgestuurd aan een datalogger zoals de METPOINT BDL.

Voordelen van de DRYPOINT^® AC / HL

Economisch

lage operationele kosten door extreem laag drukverschil
energiebesparing dankzij synchronisatiebesturing van de compressor
DTP-sturing (optioneel) verlaagt de bedrijfskosten nog verder
verliesvrije en betrouwbare condensaatafvoer door BEKOMAT

Robuust en veilig

betrouwbare afscheiding met CLEARPOINT-filters
eenvoudige filterbewaking met nieuw ontwikkeld filtermanagement
fail-safe: doorstroming ook bij stroomuitval door innovatief shuttleventiel
manometer voor drukbewaking

Praktisch

servicevriendelijk door gemakkelijke toegankelijkheid van alle componenten
eenvoudig te transporteren met vorkheftruck
robuuste gegalvaniseerde persfittingen
gering ruimtebeslag door compacte bouwwijze

Technische gegevens DRYPOINT^® AC / HL

	DRYPOINT AC 410-495	DRYPOINT HL
Drukdauwpunt standaardinstelling (uitgang)	-40 °C	-40 °C, optioneel -70 °C
Min. ... max. omgevingstemperatuur	+4 ... +50 °C	+5 ... +50 °C
Min. ... max. inlaattemperatuur lucht	+5 ... +50 °C	+5 ... +50 °C
Min. ... max. bedrijfsdruk	4 … 16 bar [g]	4 … 11 bar [g] , 4 … 16 bar [g] optioneel
Beschermklasse	IP 54	IP 54

* Meer technische gegevens vindt u in de productinfo beneden in de download zone...

DRYPOINT^® AC HP hogedrukdroger 100-350 bar

Op plaatsen waar hoge druk wordt toegepast worden hoge eisen gesteld aan veiligheid en betrouwbaarheid van een systeem. Dit komt omdat de perslucht, door de hoge druk, veel sterker met stofdeeltjes, oliedeeltjes en condensaten is vervuild. Bij DRYPOINT AC HP draait alles om de capaciteit en de veiligheid van het hogedruksysteem. Hij verwijdert betrouwbaar en economisch zowel vocht als verontreinigingen uit de gecomprimeerde lucht.

Efficiëntie, kwaliteit en service voor drogen onder hoge druk

DRYPOINT AC HP is standaard uitgerust met een compressor synchronisatie controle. Deze intelligente besturingseenheid slaat de status van de uitvoering van het programma op. Wanneer u het programma opnieuw opstart wordt het voortgezet op het punt van onderbreking. Overladen van het adsorptiemiddel wordt betrouwbaar vermeden. Bedrijfszekerheid en energiebesparende koppeling van de compressor zijn de voordelen van deze oplossing.

In de inlaat van het droogmiddelreservoir bevindt zich een goed werkzame bezinkingskamer met afscheider en opslagfunctie. Zo wordt het condensaat van het droogmiddel weggehouden, gebonden en bij de regeneratie afgevoerd.

Geweldige oplossingen voor uitzonderlijke eisen

De adsorptiemiddelreservoirs bestaan standaard uit roestvrij stalen profielen met grote doorsnede opening en een schroefdop. Dit reduceert niet alleen de werklast bij onderhoud, het verlicht ook de interne testen van de reservoirs
Het hoge efficiëntie filter, standaard in roestvrij staal, verwijdert betrouwbaar onzuiverheden zoals vaste deeltjes en oliedeeltjes.
Componenten die onder druk komen te staan zijn standaard in roestvrij staal uitgevoerd.
Twee afzonderlijke drukregelaars voor de regel- en regeneratielucht garanderen een betrouwbare werking op elk moment.
De lagedrukzone is beveiligd met een veiligheidsklep ter bescherming van de regelkleppen.
Regel- en regeneratielucht wordt ontnomen achter het nafilter. Hierdoor betrouwbaardere werking en regeling
DRYPOINT AC HP is uitgerust met enkele klepeenheden. De afzonderlijke bevestigingsmiddelen ontlasten de leidingen en maken de droger bestand tegen trillingen. De bedrijfszekerheid wordt verhoogd, de vervangingskosten verlaagd. Het compacte ontwerp verhoogt de flexibiliteit bij de opstelling.

Voordelen van de DRYPOINT^® AC HP

Economisch

zeer efficiënt adsorptiemiddel
bedrijfszekerheid en energiebesparende koppeling aan compressor door synchronisatieregeling
dimensionering en aanpassing aan individuele operationele omstandigheden en -vereisten

Robuust en betrouwbaar

roestvrij staal als standaard voor maximale levensduur
alle componenten en pijpleidingen zijn gemonteerd en spanningsvrij
ongevoelig voor trillingen
stevig frame met bodemplaat

Veilig

volledige montage gecertificeerd door TÜV
ontwerp volgens DGRL, AD-2000 (andere ontwerpen op aanvraag)
veiligheidsklep in het lagedrukgebied ter bescherming van de regelkleppen en nageschakelde componenten

Onderhoudsvriendelijk

alle componenten en onderdelen zijn vanaf de voorzijde toegankelijk en vastgeschroefd
snelle toegang tot alle componenten ondanks compacte bouwvorm
eenvoudiger onderhoud en lagere kosten voor reserveonderdelen dankzij drie onafhankelijke ventieleenheden in plaats van één combinatieventielblok

Technische gegevens DRYPOINT^® AC HP

Drukdauwpunt standaardinstelling (uitgang)	-40 °C, optioneel -70 °C
Min. ... max. inlaattemperatuur lucht	+5 ... +55 °C
Min. ... max. omgevingstemperatuur	+5 ... +50 °C
Elektrische spanningsvoeding (standaard)	110 ... 230 VAC; 50 – 60 Hz; 24 VDC
Druk en flow (min./max.)	60 m³/h bij 100 bar [g]
820 m³/h bij 350 bar [g]
Beschermklasse	IP 54

* Meer technische gegevens vindt u in de productinfo beneden in de download zone...

Downloads DRYPOINT AC

DRYPOINT AC 119 - 196

Brochure

359 KB

Download

Drogen | DRYPOINT AC HP

Brochure

567 KB

Download

DRYPOINT HL

Brochure

312 KB

Download

DRYPOINT AC 119-148

Gebruiksaanwijzing

8 MB

Download

DRYPOINT AC 171-196

Gebruiksaanwijzing

8 MB

Download

DRYPOINT AC 410-495

Gebruiksaanwijzing

6 MB

Download

Ontbreekt er iets?

U mist iets hier in de download zone? Wij helpen u graag verder, laat het ons weten:

Documentaanvraag verzenden...

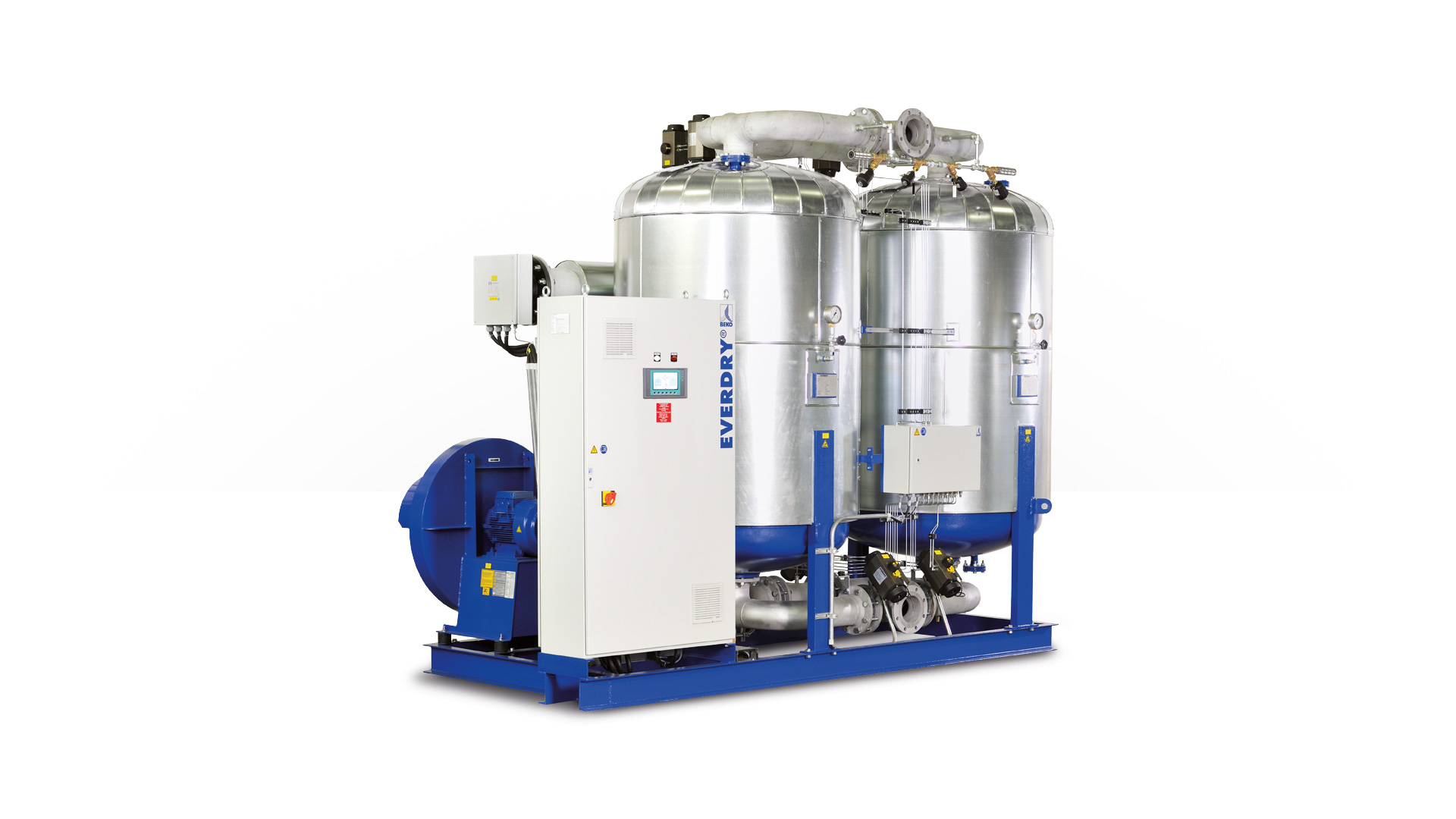

EVERDRY^® - voor grote volumestromen

De warmregenererende EVERDRY adsorptiedrogers vervolledigen het productspectrum. EVERDRY betekent klantgerichte installatiebouw op maat om gestandaardiseerde, krachtig presterende concepten te benutten.

Meer ontdekken...
