Ultrasone lekdetector

Eenvoudige en nauwkeurige lekdetectie

Detecteert de kleinste lekken, zelfs op grote afstand

Verliezen en kosten minimaliseren met het METPOINT CID-lekbeheersysteem

Lekken in de persluchtvoorziening van uw productie zijn verantwoordelijk voor onbedoeld persluchtverlies, wat leidt tot een hoger energieverbruik en dus tot hogere energiekosten en CO₂-uitstoot. Met het lekbeheersysteem METPOINT CID kunt u snel en nauwkeurig lekken in uw productie opsporen, de verliezen direct tijdens het lekonderzoek kwantificeren en alle foutpunten duidelijk documenteren, zodat ze gestructureerd kunnen worden verholpen. De meegeleverde software en accessoires helpen u snel en intuïtief lekkages te vinden, zelfs op moeilijk bereikbare plaatsen.

Uitgebreid zoeken dankzij een lange levensduur van de batterij

Persluchtverlies akoestisch lokaliseren

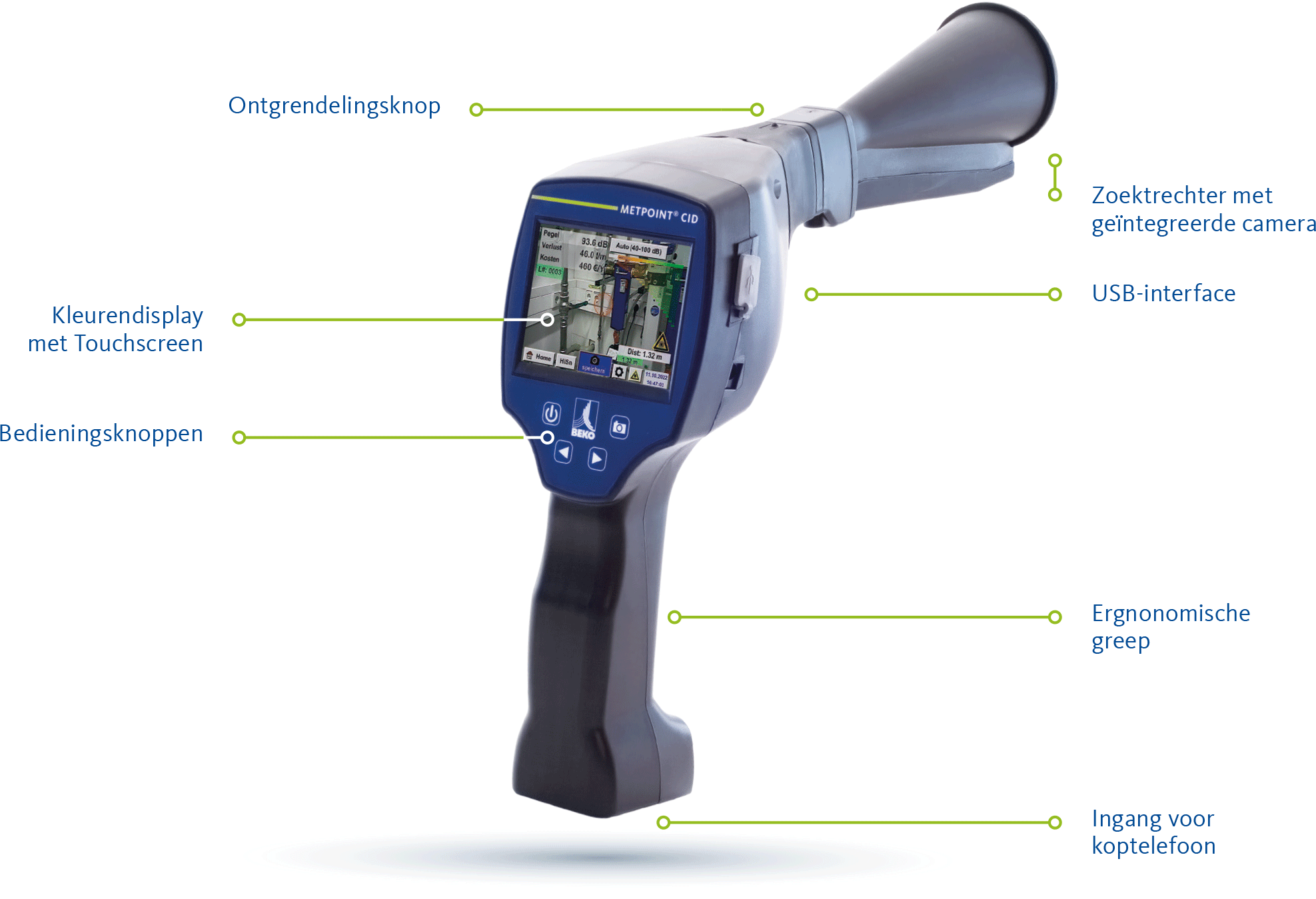

De lekdetector gebruikt ultrasoon geluid om zelfs verafgelegen lekken te vinden. Daarvoor loopt u systematisch langs de persluchtleidingen en hoort u met de koptelefoon of u een lek nadert. Storende omgevingsgeluiden worden gemaskeerd, zodat u ook tijdens werktijd probleemloos kunt werken. De batterijduur van maximaal 9 uur continu gebruik is ook voldoende voor uitgebreide zoekacties. De bevestiging van de zoeker kan flexibel worden verwisseld, zodat zelfs de kleinste lekken worden gevonden als de leidingen dichtbij of ver weg zijn.

Visualiseer het besparingspotentieel

Kwantificeren en documenteren van persluchtverliezen

De lekkage wordt visueel weergegeven op het kleuren touch display. Het gemeten persluchtverlies wordt direct voor het getroffen gebied weergegeven en het financiële besparingspotentieel voor reparatie wordt gekwantificeerd. De geïntegreerde laserafstandsmeting zorgt voor een betrouwbare kostenberekening. De locatie van de lekkage en de berekende gegevens kunnen direct in het zoekapparaat worden opgeslagen voor latere reparatie.

Korte afstanden
Directionele buis voor nauwkeurige lokalisatie

Bij leidingen die dicht bij elkaar liggen, wordt de richtbuis met meetpunt gebruikt. Hiervoor wordt het persluchtsysteem van dichtbij gecontroleerd met de lekzoeker. Door het kleine openingsoppervlak kunnen zelfs de kleinste lekken precies en nauwkeurig worden gelokaliseerd.

Middelgrote afstanden
Geluidstrechter voor standaardtoepassingen

Voor gemiddelde afstanden tussen 0,2 en 6 meter tot de onderzochte lijn wordt de geluidstrechter gebruikt. Een laserpointer kan worden geactiveerd om de oriëntatie te vergemakkelijken. Door de trechtervorm kunnen ook de ultrasone golven van verre lekken worden opgevangen. De sonische trechter wordt het meest gebruikt.

Grote afstanden
Parabolische reflector voor grotere afstanden

De parabolische spiegel maakt het mogelijk een lek te vinden op grotere afstanden van 3 tot 12 meter van het persluchtsysteem. De geïntegreerde richtlaser helpt bij het richten en de camera met telelens helpt bij het nauwkeurig lokaliseren van lekkages. De paraboolspiegel wordt opgeborgen in een robuuste transportkoffer en is verkrijgbaar als accessoire.

Hoe het werkt

Hoe METPOINT CID werkt

Door de wrijving van de gasmoleculen genereren lekken geluiden die voor het menselijk oor onhoorbaar zijn. Met de lekdetector kunnen deze geluiden door de gebruiker via de koptelefoon worden geïdentificeerd en akoestisch gelokaliseerd. Bovendien worden de positie en de grootte van het lek op het display weergegeven.

Beheer van lekgegevens

Gegevensoverdracht

Eenvoudige gegevensoverdracht

Nadat alle lekkages zijn gelokaliseerd en tijdelijk in de METPOINT CID zijn opgeslagen, worden de gegevens via een USB-stick in de meegeleverde software overgebracht naar een computer.

Opnames toewijzen

Opnames eenvoudig toewijzen

De software wijst de beelden duidelijk toe aan het onderzochte bedrijf. De opnamen kunnen worden gearchiveerd en gefilterd volgens gebouwen en projecten.

Correctie van de gegevens

Individuele gegevenscorrectie

Vooraf ingestelde instellingen, zoals de locatie of onderdelen die tijdens het zoeken in de lekdetector zijn ingevoerd, kunnen naar wens worden gewijzigd.

Gegevens toevoegen

Gemakkelijk gegevens toevoegen

Informatie die tijdens het zoeken nog niet is vastgelegd, kan gemakkelijk op de computer worden toegevoegd.

Follow-up

Gestructureerde follow-up

Ook de urgentie van de reparatie van de lekkage kan worden genoteerd. Zodra de reparatie heeft plaatsgevonden, kan de status van de lekkage in de software worden gewijzigd.

Rapportage

Rapportage volgens DIN 50001

Ten slotte kan een rapport automatisch worden gegenereerd volgens DIN 50001, dat de samengevoegde resultaten van het lekonderzoek, een gedetailleerde lijst van de afzonderlijke lekkages en de projectstamgegevens bevat.
