DRYPOINT^® M eco control – elektronicky řízená membránová sušička

S modelem DRYPOINT M eco control se poprvé podařilo vyvinout elektronicky řízený systém vysoušení, u kterého lze nastavit pevný tlakový rosný bod mezi +10 °C a -26 °C nebo konstantní rozdíl mezi teplotou stlačeného vzduchu a výstupním tlakovým rosným bodem. Tento stupeň vysoušení se udržuje i při měnících se provozních podmínkách. Energie se spotřebovává jen tehdy, pokud sušička skutečně musí poskytnout potřebný výkon.

Dva provozní režimy ovlivňují, jak sušička reaguje při proměnlivých provozních podmínkách (tlak, teplota, užitečný objem vzduchu):

Konstantní režim:
Nastavení stabilního tlakového rosného bodu na výstupu.

Dynamický režim:
Stabilní rozdíl mezi teplotou stlačeného vzduchu a tlakovým rosným bodem na výstupu.

Pro každý případ použití vhodný provozní režim

Pokud jde o pevné tlakové rosné body, vyplňuje sušička DRYPOINT M eco control mezeru mezi sušičkami pro vysoušení za studena a adsorpčními sušičkami. Podle požadavků vašeho použití můžete zvolit mezi dvěma provozními režimy: „Konstantní režim“ při stabilním tlakovém rosném bodu a „Dynamický režim“, pokud je rozhodující bezpečný rozdíl vůči teplotě stlačeného vzduchu.

Provozní režim nebo stupeň vysoušení specifický pro dané použití lze díky uživatelsky nenáročnému rozhraní zvolit rychle a jednoduše. LED diody jasně ukazují nastavený stav. Rozhraní pro přenos dat umožňuje přehledné vyhodnocení a zobrazení výkonů – například společně se záznamovým zařízením METPOINT BDL.

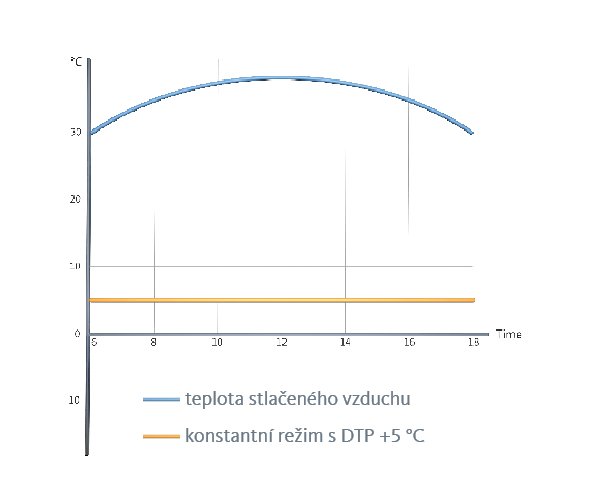

Provozní režim „konstantní režim“

DRYPOINT M eco control udržuje v „konstantním režimu“ nastavený výstupní tlakový rosný bod na stabilní hodnotě mezi +10 a -26 °C, a to i při měnících se provozních podmínkách. Můžete se tak vždy spolehnout na to, že požadované hodnoty vysoušení budou kdykoliv k dispozici.

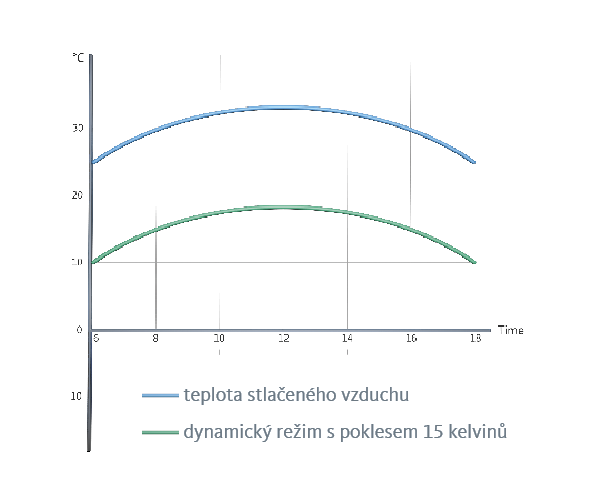

Provozní režim „dynamický režim“

V „dynamickém režimu“ se tlakový rosný bod snižuje o pevně nastavený rozdíl od 10 do 55 kelvinů vůči teplotě stlačeného vzduchu. Změní-li se vstupní teplota, změní se automaticky i tlakový rosný bod. To dává plnou jistotu, že i při měnících se teplotách stlačeného vzduchu bude vždy dodržen správný stupeň vysoušení.

Popis funkce

Elektronicky řízený systém vysoušení DRYPOINT M eco control je díky svým mimořádným vlastnostem použitelný v rozmanitých situacích:

Na našem kanálu YouTube naleznete další videa o naší společnosti, přípravě stlačeného vzduchu a technologii měření.

Výhody modelu DRYPOINT M eco control

Jedinečný

Patentovaný systém z osvědčených komponent
Nenáročný na údržbu
Konstantní stupeň vysoušení při proměnlivých provozních podmínkách
Individuální nastavení stupňů vysoušení

Bezpečnost

Funkce „Fail-Safe“: ani při výpadku proudu nedojde k zastavení spolehlivého vysoušení stlačeného vzduchu F
Obvyklá jednoduchá obsluha
Bezpotenciálový kontakt

Energetická efektivita

Spotřeba energie jen tehdy, pokud je nutno zajistit výkon sušičky
Ideální při přerušované spotřebě stlačeného vzduchu
Vhodný jako pro koncové místo tak k úpravě dílčího proudu

Napojitelnost na síť

vyhodnocení a zobrazení výkonů prostřednictvím analogového rozhraní pro přenos dat (např. METPOINT UD01)

Technické údaje DRYPOINT^® M eco control

Min./max. provozní přetlak	4 ... 12,5 bar
Min./max. okolní teplota	+2 ... +50 °C
Integrovaný nanofiltr*	0,01 μm / 0,005 mg/m³
Tlaková ztráta	0,1–0,3 bar, v závislosti na průtokovém množství stlačeného vzduchu
Nastavené hodnoty výstupu tlak. rosn. bodu	+10 / +7 / +5 / +3 / 0 / -5 / -10 / -15 / -20 / -26 °C
Nastavené hodnoty rozdílu tlak. rosn. bodu	10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 K (kelvin)
