CLEARPOINT 3 eco

Vysoce výkonné filtry stlačeného vzduchu

Optimální proudění vzduchu Nízká tlaková ztráta 10krát nižší výstupní koncentrace oleje

Poslat dotaz
S filtry CLEARPOINT 3eco

Účinná filtrace stlačeného vzduchu s minimální spotřebou energie

Objevte CLEARPOINT 3eco - energeticky úsporné řešení pro prvotřídní filtraci stlačeného vzduchu. Díky optimalizovanému průtoku vzduchu a vysoce kvalitním materiálům snižujeme diferenční tlak až o 50 % a snižujeme koncentraci oleje na výstupu až desetinásobně. Spolehněte se na naši inovativní technologii a označení ECO.

Certifikovaná filtrace

Budoucnost čistého ovzduší

CLEARPOINT 3eco nabízí bezpečnou a spolehlivou filtraci stlačeného vzduchu pomocí nejnovějších materiálů a výrobních technologií. Naše optimalizovaná konstrukce pouzdra minimalizuje korozi a maximalizuje účinnost. Vzhledem k vysoké účinnosti filtrace stačí ke splnění všech požadavků jen 3 filtrační třídy (C, F a S). Naše filtry 3eco byly ověřeny podle normy ISO 12500 nezávislým institutem IUTA. Vyzkoušejte lepší kvalitu stlačeného vzduchu a ušetřete přitom provozní náklady.

Všestranný CLEARPOINT®

Naše filtry

Závitový filtr CLEARPOINT 3eco

Účinná filtrace mezi 30 % a 130 % energeticky optimalizovaného průtoku.


Přírubový filtr CLEARPOINT 3eco

Účinná filtrace mezi 30 % a 111 % energeticky optimalizovaného průtoku.


Dotazy

Závitový filtr CLEARPOINT 3eco

Závitový filtr PN16 | PN50

  • Účinná filtrace mezi 30 % a 130 % energeticky optimalizovaného průtoku.
  • Až o 30 % vyšší průtok
  • Jednoduché, bezpečné a prostorově úsporné připojení více filtrů
  • Rozsah výkonu od 35 do 3 120 m³/h při tlaku 7 barů

Your request

Závitový filtr CLEARPOINT 3eco

Please select your country for faster respond

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

Dotazy

Přírubový filtr CLEARPOINT 3eco

Přírubový filtr PN 16

  • Účinná filtrace mezi 30 % a 111 % pro energeticky optimalizované objemové toky.
  • Ochrana proti korozi díky použití vysokoteplotního zinkování
  • Rozsah výkonu od 1 420 do 34 680 m³/h při tlaku 7 barů

Your request

Přírubový filtr CLEARPOINT 3eco

Please select your country for faster respond

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

CLEARPOINT Kombinujte a optimalizujte

Head

  • Diferenční tlakoměr
  • Diferenční tlakoměr
  • Indikátor oleje
  • Diferenční tlakoměr
Diferenční tlakoměr

Diferenční tlakoměr

pro S040-S075 / M010-M032 / L080-L304

Bez bezpotenciálového kontaktu, pro přímou montáž na filtr

Diferenční tlakoměr

Diferenční tlakoměr

pro S040-S075 / M010-M032 / L080-L304

S bezpotenciálovým kontaktem (NO) pro přímou montáž (IP65) na filtr.

Indikátor oleje

CLEARPOINT ®: s redukcí tlaku do 7 barů [g]

připojení: G1/8"

Maximální tlak (bar [g]): 16

Diferenční tlakoměr

Diferenční tlakoměr

Housing

  • Odlučovač vody CLEARPOINT W
  • CLEARPOINT C-Filtr
  • CLEARPOINT F-Filtr
  • CLEARPOINT S-Filtr
Odlučovač vody CLEARPOINT W

Odlučovač vody CLEARPOINT ® W: S040-M030 závitový filtr

  • Pro separaci velkého množství kondenzátu
  • Použití u dochlazovačů a chladicích sušiček
  • Provozní teplota: max. +60 °C
  • Diferenční tlak: cca 0,06 bar [g]
  • Max. Provozní tlak závitové provedení: do max. 16 bar [ü]
CLEARPOINT C-Filtr

CLEARPOINT ® C

CLEARPOINT F-Filtr

CLEARPOINT ® F

CLEARPOINT S-Filtr

CLEARPOINT ® S

Drain

  • BEKOMAT 20
  • Kulový ventil z nerezové oceli
  • Kulový ventil z mosazi
  • Plovákový odvaděč
  • Připojovací sada 11
  • Připojovací sada 15
  • Plováková past
  • BEKOMAT 12
BEKOMAT 20

BEKOMAT ® Odvod kondenzátu

  • Kombinovaná připojovací sada BEKOMAT 20FM
Kulový ventil z nerezové oceli

CLEARPOINT ®: ruční odvaděč páry

Kulový ventil z nerezové oceli

Připojení: Rp1/2

Pro tlak do (bar [g]): 50

Kulový ventil z mosazi

CLEARPOINT ®: ruční odvaděč páry

Kulový ventil mosazný

Připojení: G1/2"

Pro tlak do (bar [g]): 16

Plovákový odvaděč

CLEARPOINT ®: Plovákový sifon

Od srpna 2004 NO beztlakové otevřené, standardní verze

Pro CLEARPOINT ® S040-M032

Připojovací sada 11

CLEARPOINT ®: Připojovací sada

Filtr: S040-M032

Odlučovač vody: S040-M030

Pro BEKOMAT ®: 20, 31, 32, 33

Připojovací sada 15

CLEARPOINT ®: Připojovací sada

Filtr: L080-L204

Odlučovač vody: -

Pro BEKOMAT ®: 20, 31, 32, 33

Plováková past

CLEARPOINT ®: Plovákový sifon

Od srpna 2004 NO beztlakový otevřený, standardní provedení

Pro CLEARPOINT ® S040-M032

BEKOMAT 12

BEKOMAT ® Odvod kondenzátu

  • Kombinovaná připojovací sada BEKOMAT 12

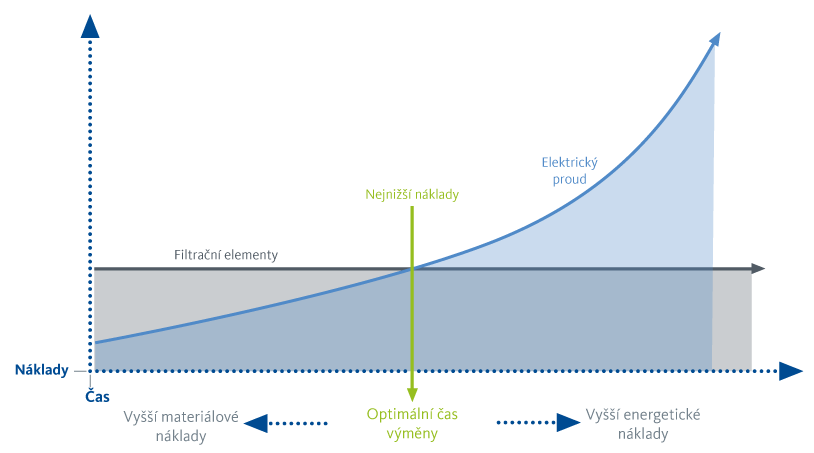

Snížení provozních nákladů

Optimální načasování výměny filtračních vložek

Náklady na elektřinu pro průmyslové podniky v posledních letech velmi výrazně vzrostly. Tím se zkrátila ekonomická životnost filtrů stlačeného vzduchu.

Při filtraci částic ze stlačeného vzduchu se objem dutiny ve filtračním elementu stále více zmenšuje, v důsledku čehož se neustále zvyšuje tlakový rozdíl mezi vstupem a výstupem z filtru. Aby se tento rozdíl vyrovnal, musí kompresor vytvářet vyšší tlak. K tomu je zapotřebí dodatečná elektrická energie, což způsobuje vyšší provozní náklady. Filtrační element by proto měl být vyměněn nejpozději tehdy, když dodatečné náklady na energii (nebo provozní náklady) překročí pořizovací náklady na nový element.

A mimochodem, nové filtrační elementy také zajišťují spolehlivé udržení požadované kvality stlačeného vzduchu.

Vyšší účinnost filtrace

Struktura filtrů

Závitové filtry bývají integrovány přímo do potrubí stlačeného vzduchu. To lze provést přímo za kompresorem nebo při odbočení ze samostatného přívodního potrubí nebo dokonce bezprostředně před aplikací. Často se kombinuje několik závitových filtrů navzájem, aby se postupně dosáhlo požadované úrovně pomocí stupňové filtrace. Závitové filtry jsou k dispozici pro širokou škálu tlaků.

Vnější nosný válec z nerezové oceli
Rychlé a snadné upevnění na stěnu (volitelné)
Dvojitý lichoběžníkový závit
Zajištěný posuv
Pouzdro chráněné proti korozi
Integrovaná matice
Více stupňů filtrace
Efektivní sání vzduchu
Možnost připojení pro odvod kondenzátu

Vnější nosný válec z nerezové oceli

Ochrana filtračního prvku

  • Chrání filtrační vložku před poškozením v důsledku kolísání proudění vzduchu a tlaku.
  • Zajišťuje stabilitu filtračního prvku
  • Odolává tlaku proudícího vzduchu
  • Usnadňuje výměnu filtračního prvku
  • Je vybaven upevňovacími prvky pro snadnou montáž a demontáž

Dvojitý lichoběžníkový závit

Dvojitý lichoběžníkový závit pro rychlou a bezpečnou montáž u verze 16 barů.

Zajištěný posuv

Zajištěný posuv zabraňuje nechtěnému otevření pod tlakem.

Pouzdro chráněné proti korozi

Kryt chráněný proti korozi z eloxovaného hliníku odolného proti mořské vodě.

Integrovaná matice

Integrovaný pomocný klíč (vnější šestihranný) pro snadné otevření krytu.

Více stupňů filtrace

Více úrovní filtru šetří místo a snadno se montují

Efektivní sání vzduchu

Efektivní sání vzduchu pro co nejnižší tlakové ztráty. Jednoduchá a rychlá výměna filtračního prvku díky konstrukci Push-Fit-Design.

Videa

Funkce filtrů stlačeného vzduchu

Koalescenční filtry kombinují různé filtrační techniky. Při povrchové filtraci jsou větší částice zachyceny v rounu sítovým efektem. Při hloubkové filtraci (neboli nárazové separaci) pronikají pevné částice a aerosoly hlouběji do filtračního lože, ztrácejí svou kinetickou energii, zpomalují se a ulpívají na vláknech. V hloubce filtračního lože se aerosoly vlivem Brownova molekulárního pohybu srážejí s vlákny, migrují podél vláken ve směru proudění stlačeného vzduchu a vytvářejí větší kapky. Ty se shromažďují v drenážní vrstvě a gravitačně se dostávají do výtoku kondenzátu.

Princip fungování
Princip filtrace
Výměna filtračního elementu
Bezpečné, čisté, úsporné, všestranné

Praktické detaily přírubového filtru

Přírubové filtry se používají pro zvláště velké objemové průtoky a odpovídající velké rozvody stlačeného vzduchu. Jsou připojeny k potrubí stlačeného vzduchu přírubou a mohou být namontovány na stěnu nebo na podlahu. I zde existují různé stupně filtrace a tlaky.

Snadná výměna filtračního elementu pomocí horní slepé příruby
Dvě přípojky stlačeného vzduchu stejné výšky
Volitelný diferenční tlakoměr
Velká plocha filtračního elementu snižuje rychlost proudění vzduchu na energeticky úsporné hodnoty.
Vysokoteplotní zinkování
Nastavitelné nožičky

Volitelný diferenční tlakoměr

Volitelný diferenční tlakoměr přímo ukazuje, zda je třeba vyměnit filtrační jednotku - ideální pro udržení nízkých nákladů na energii.

Velká plocha filtračního elementu snižuje rychlost proudění vzduchu na energeticky úsporné hodnoty.

Velká plocha filtračního elementu snižuje rychlost proudění vzduchu na energeticky úsporné hodnoty.

Vysokoteplotní zinkování

Vysoce kvalitní povrchová ochrana díky použití vysokoteplotního zinkování na vnitřní straně a nátěru na vnější straně.

Nastavitelné nožičky

Přírubový filtr lze ukotvit nejen na stěnu, ale také na podlahu pomocí volitelných nastavovacích nožiček.

Bezpečné a vysoce výkonné

Osvědčené v mnoha průmyslových odvětvích

Laserové řezací systémy

Použitím filtru stlačeného vzduchu lze předejít problémům, jako je ucpání trysek, poškození optiky, nerovnoměrná kvalita řezu a předčasné opotřebení laserového systému.



Pomoc při startování lodních motorů

Filtr stlačeného vzduchu v lodním dieselovém startéru má za úkol odstraňovat ze stlačeného vzduchu nečistoty, jako jsou částice, prach a špína, aby se zabránilo poškození pohyblivých částí motoru.



Výroba PET lahví

Filtr stlačeného vzduchu při výrobě PET lahví zajišťuje kvalitu stlačeného vzduchu, aby se zabránilo povrchovým vadám, kontaminaci a poruchám výrobního zařízení.



Ke stažení

Brožury

Filtrace stlačeného vzduchu
3 MB
Stáhnout
Filtrace | CLEARPOINT 3eco filtry se závitem
5 MB
Stáhnout
CLEARPOINT 3eco Flange Filter
553 KB
Stáhnout

Návod k obsluze

Koalescenční filtr CLEARPOINT 3eco
7 MB
Stáhnout
CLEARPOINT Odlučovač vody (S040-M030)
6 MB
Stáhnout
Filtr s aktivním uhlím CLEARPOINT V s kartuší
4 MB
Stáhnout
Adsorbér z aktivního uhlí s prachovým filtrem CLEARPOINT L 205 – L295 VWM
1 MB
Stáhnout

Kontakt

Please select your country for faster respond

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

Prvotřídní filtry stlačeného vzduchu

Pro zodpovědné zacházení s kvalitou ovzduší

Know How - vše o filtraci stlačeného vzduchu

V souvislosti s filtry stlačeného vzduchu se můžete setkat s různými pojmy. Některé názvy jsou specifické pro výrobce, některé se jednoduše staly běžným žargonem a některé jsou známými průmyslovými termíny. V naší sekci "Know-How" se dozvíte vše o filtraci stlačeného vzduchu.


Zjistěte více

Udržitelnost a sociální angažovanost

Jsme zavázáni společnosti, životnímu prostředí a také vzdělávání a výchově našich mladých talentů. Udržitelně. Celým svým srdcem. A s přesvědčením.


Zjistěte více
