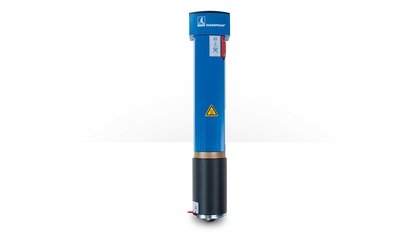

Ohřívače stlačeného vzduchu CLEARPOINT® H

Kondenzát a zamrzání mohou výrazně omezit procesní bezpečnost a ekonomičnost zařízení na stlačený vzduch. Kondenzát v potrubní síti, zapříčiněný zchlazením stlačeného vzduchu, vede ke zvýšenému opotřebení, chybnému fungování a kolísání kvality produktu. Zde vstupuje do hry ohřívač stlačeného vzduchu CLEARPOINT H.

Pro větší procesní bezpečnost a optimální provozní podmínky

V důsledku rychlého uvolňování stlačeného vzduchu vzniká expanzní chlad. Může tak docházet k zamrzání ventilů a řídicích armatur, a to ohrožuje procesní bezpečnost. V případě použití jako dýchacího vzduchu nebo v oblasti zubního lékařství je možné i omezení komfortu. Ohřívače stlačeného vzduchu CLEARPOINT zahřívají stlačený vzduch na teplotu pro konkrétní způsob použití. Přitom lze nastavit teplotu mezi od +30 do +60 °C. To umožňuje optimální provozní podmínky na místě odběru.

Teplota na výstupu stlačeného vzduchu v závislosti na objemovém průtoku při vstupní teplotě +20 °C.

U jiných vstupních teplot se křivka analogicky posouvá. Maximální výstupní teplota je vždy omezena na +60 °C.

Výhody ohřívačů stlačeného vzduchu CLEARPOINT® H

Bezpečnost
  • Chrání spotřebiče na stlačený vzduch díky snížení relativní vlhkosti

Hospodárnost

Urychluje výrobní procesy díky zahřívání stlačeného vzduchu


Optimální provozní podmínky
  • Vysoká funkční a provozní bezpečnost díky uzavřené nekorodující topné vložce z nerezové oceli

Technické údaje

Max. provozní tlak 16 bar (přetlak)
Objemový průtok při 7 bar max. 50 m3/h (S040TWC) max. 100 m3/h (S050TWC)
Rozdílový tlak S040 při 50 m3/h: <0,15 bar S050 při 100 m3/h: <0,2 bar
Vstupní teplota / okolní teplota +2 ... +50 °C
Výstupní teplotu stlačeného vzduchu lze nastavit od +30 do +60 °C
Vnitřní teplota pro bezpečnostní vypnutí +84 °C
Max. teplota tělesa +80 °C


Ke stažení CLEARPOINT® H

Prospekt
PDF
264 KB
Filtrace | CLEARPOINT H
Návod (ang.)
PDF
842 KB
Manual CLEARPOINT H

Chybí něco?

Postrádáte zde v části pro stažení něco? Rádi vám pomůžeme, stačí, když nám dáte vědět:

Odeslat žádost o dokument...

Complementary products

CLEARPOINT Water Seperator
CLEARPOINT® W

The water separator CLEARPOINT W achieves the highest separation efficiency with minimum differential pressure.

Read more...

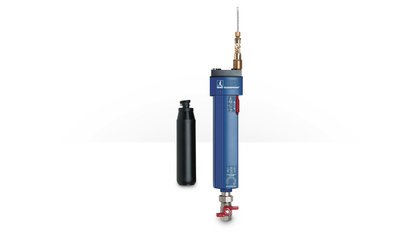

Aktivkohlekartusche
CLEARPOINT® A/V

Top compressed air quality with a maximum residual oil content of 0.003 mg / m³ is achieved economically with the CLEARPOINT A / V activated carbon filter.

Read more...
CLEARPOINT air heater
CLEARPOINT® H

CLEARPOINT H compressed air heaters heat the compressed air to the application-specific temperature

Read more...

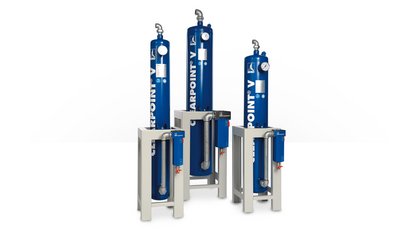

CLEARPOINT V Gruppe
