GEN III

DRYPOINT RA

Das Kraftpaket unter den Kältetrocknern

Zu den Produkten
Neue Generation von Kältetrocknern

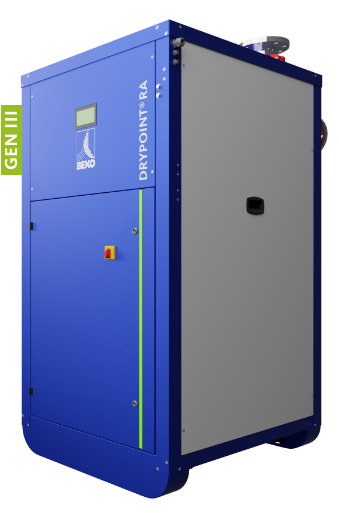

DRYPOINT RA III: Das Kraftpaket unter den Kältetrocknern

Verbessern Sie Ihre Druckluftaufbereitung mit dem DRYPOINT RA III. Mit diesem hochmodernen Kältetrockner setzt BEKO TECHNOLOGIES neue Maßstäbe in Sachen Benutzerfreundlichkeit, Zuverlässigkeit und Effizienz. Ausgestattet mit einer innovativen Wärmetauscherkonstruktion, einem patentierten Heißgas-Bypass-Ventil, einem stabilen Drucktaupunkt und dem integrierten BEKOMAT-Kondensatableiter ohne unnötigen Druckluftverlust, steht der DRYPOINT RA III für eine neue Ära moderner Kältetrockner. Das moderne Design mit abgerundeten Ecken setzt nicht nur einen zeitgemäßen Akzent, sondern ermöglicht auch eine kompakte und platzsparende Aufstellung.

Warum sollten Sie sich für den DRYPOINT RA III entscheiden?

  • Breite Modellpalette: Von 20 m³/h bis zu beeindruckenden 3.000 m³/h bieten wir die perfekte Lösung um jeder Anforderung gerecht zu werden und eine stabile Leistung unter allen Umständen zu gewährleisten.
  • Intuitive IIoT-fähige Steuerungen: Unsere benutzerfreundlichen Steuerungen mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
  • Innovatives Wärmetauscherdesign: Effizienz neu definiert durch ein einzigartiges Design, das den Druckverlust minimiert.
  • Energiesparende Kompressoren: Die optimierte Dimensionierung des Kältemittelkompressors sorgt eine energieeffiziente Leistung und minimiert Energiekosten.
  • Mikrokanal-Kondensator und Heißgas-Bypass-Ventil: Innovative und perfekt aufeinander abgestimmte Komponenten bedeuten einen noch effizienteren, reibungslosen und sicheren Betrieb.
  • Umweltverträgliche Kältemittel: Mit dem ozon- und umweltfreundlichen Kältemittel (R513A) leisten wir einen Beitrag zu einer nachhaltigen Zukunft.
  • Kompakte Bauweise: Platzsparend und leicht zugänglich - ideal für effizienten Service.
  • Integrierter Kondensatableiter BEKOMAT: Für eine reibungslose und zuverlässige Kondensatableitung ohne dabei wertvolle Druckluft zu verlieren.
Generation III

Die Vorteile des neuen DRYPOINT RA

Intelligente Steuerung für zukunftssichere Leistung

Unsere hochmodernen Steuergeräte verleihen dem DRYPOINT RA III Intelligenz, bieten IIOT-Konnektivität und gewährleisten zukunftssichere Funktionalität. Mit intuitiver Bedienung und einer Fülle von abrufbaren Informationen und Einstellmöglichkeiten ermöglichen diese Steuerungen höchste Benutzerfreundlichkeit.

Bewährte Zuverlässigkeit durch jahrzehntelange Erfahrung

Mit jahrzehntelangem Know-how in der Kältetrocknungstechnik überzeugen unsere Geräte durch ihre Robustheit und optimal dimensionierte Kältemittelkompressoren. Hochwertige Komponenten sorgen für erhebliche Energieeinsparungen, Zuverlässigkeit, eine lange Lebensdauer und einen schnellen Return on Investment.

Intuitive Bedienung für Benutzerzufriedenheit

Im täglichen Betrieb stehen die Einfachheit und Sicherheit unserer Kältetrockner an erster Stelle für die Zufriedenheit der Anwender. Die modernen Steuerungen, ob die TOUCH-Steuerung mit Farbdisplay oder die LED-Steuerung, zeichnen sich durch eine intuitive Bedienung und eine Vielzahl von praktischen Informationen und Einstellmöglichkeiten aus.

Umweltverträglich für eine nachhaltige Zukunft

Der DRYPOINT RA III verwendet umweltfreundliche Kältemittel mit einem niedrigen GWP-Wert. Nicht entflammbar (ASHRAE-Kategorie A1) und ozonfreundlich (ODP = 0), trägt er zu einer nachhaltigen und umweltbewussten Zukunft bei.

Beeindruckende Effizienz und minimaler Servicebedarf

Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Unsere Errungenschaften sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger Komponenten.

Vertrauen in Betrieb und Service wecken

Die Benutzer schätzen die einfache Bedienung und die hohe Zuverlässigkeit, während die Servicetechniker von der kompakten Bauweise und der guten Zugänglichkeit zu allen Komponenten für die Wartung profitieren. Die TOUCH-Steuerung liefert wichtige Daten über die letzten Betriebsstunden und erleichtert so die Fehleranalyse und -behebung. Willkommen in einer neuen Ära der Kältetrocknung mit dem DRYPOINT RA III!

Ausgeklügelte Innovationen zum Energiesparen

Unser Engagement für die Minimierung des Energieverbrauchs spiegelt sich in Innovationen wie dem Wärmetauscher mit Demister, der optimierten Strömungsführung, dem Mikrokanal-Wärmetauscher und dem patentierten Heißluft-Bypassventil wider. Diese Weiterentwicklungen stellen einen erheblichen Fortschritt gegenüber der bereits effizienten Vorgängergeneration dar.

Intelligent
Bewährt
Intuitiv
Nachhaltig
Beeindruckend
Begeisternd
Anspruchsvoll
Innovative Technik für maximale Effizienz!

Intuitive und zukunftssichere Steuerungssysteme für eine nahtlose Benutzererfahrung

LED-Controller auf einen Blick:

  • Großformatige LED-Anzeige: Der LED-Controller verfügt über ein großes LED-Display für eine kristallklare Sichtbarkeit.
  • Mühelose Bedienung: Mit vertrauten Symbolen, die eine einfache und intuitive Bedienung ermöglichen, wird der Betrieb zum "Kinderspiel".
  • Große Auswahl an Alarmoptionen: Verschiedene auswählbare Alarme werden direkt auf der Steuereinheit angezeigt und warnen bei wichtigen Ereignissen.
  • Integrierte BEKOMAT-Testfunktion: Die Überprüfung des BEKOMAT-Kondensatableiters wird durch die integrierte Testfunktion vereinfacht und gewährleistet eine optimale Funktionalität.
  • IIOT-Fähigkeit mit Modbus RTU: Der LED-Controller ist durch die integrierte Modbus RTU-Schnittstelle IIOT fähig und ermöglicht eine nahtlose Integration in moderne Industrie 4.0-Systeme.

TOUCH-Controller auf einen Blick

  • Benutzerfreundlicher Betrieb: Die moderne Touchscreen-Steuerung ist einfach zu bedienen und leistungsstark..
  • Zukunftssichere Konnektivität: Der TOUCH-Controller ist durch verschiedene Konnektivitätsoptionen, einschließlich Modbus RTU, zukunftssicher gestaltet.
  • Deutlich lesbares Display: Wichtige Informationen wie Temperatur, Druck und Betriebsdaten werden gut lesbar angezeigt.
  • Übersichtliche Alarmmeldungen: Service und Wartung werden durch klare und aussagekräftige Alarmmeldungen mit Zeit- und Datumsstempeln zur genauen Nachverfolgung vereinfacht.
  • Ereignisberichte: Zur Verbesserung der Transparenz ermöglicht die TOUCH-Steuerung das Herunterladen von Ereignisberichten, die wertvolle Erkenntnisse für die Überwachung und Analyse liefern

Durch den Einsatz des ozon- und umweltfreundlichen Kältemittels R513A leisten wir unseren Beitrag zu einer nachhaltigen Zukunft. Zudem reduzieren wir die Kältemittelmenge um durchschnittlich 33 % im Vergleich zur vorherigen Generation.

Pascal Böhm, Produktmanager für Kältetrockner, BEKO TECHNOLOGIES

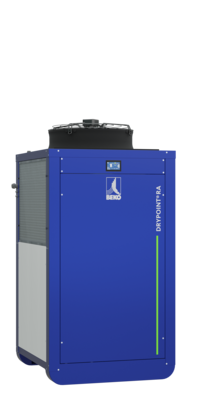

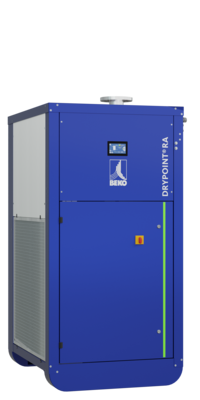

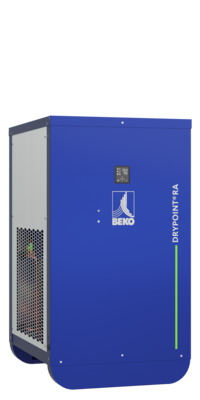

Modellreihe

Das DRYPOINT RA III-Portfolio

Funktionsfähigkeit

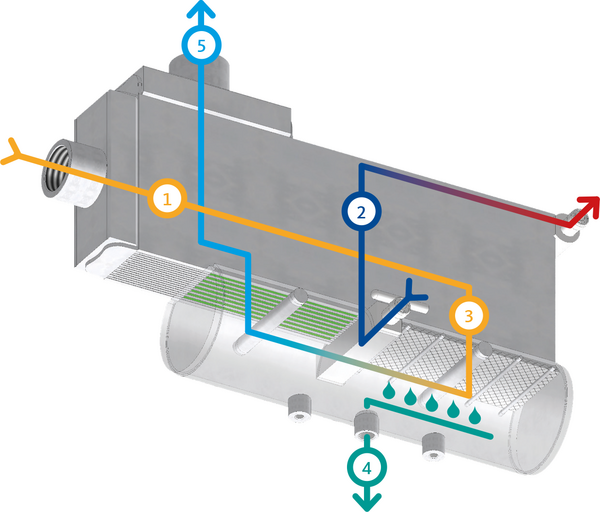

Wie funktioniert DRYPOINT RA III?

Das Herzstück eines jeden DRYPOINT RA III Kältetrockners ist der hochmoderne Wärmetauscher. Das hocheffiziente Gegenstromverfahren ermöglicht einen optimalen Wärmeaustausch über die gesamte Strecke . Die strömungsgünstige laminare Luftströmung durch den Kondensator und die Beruhigungszone im Demister sorgen für eine ideale Feuchtekondensation bei minimalen Druckverlusten. Das gesammelte Kondensat wird über den integrierten BEKOMAT Kondensatableiter zuverlässig und verlustfrei abgeleitet.

Video

DRYPOINT RA III kurz zusammengefasst

Die dritte Generation des Kältetrockners DRYPOINT RA in einem kompakten Video zusammengefasst

Effiziente Überwachung und Wartung

Praxisorientiertes und servicefreundliches Design

Die neuesten Kältetrockner zeichnen sich durch eine kompakte Bauweise bei gleichbleibender Leistung aus. Bei der Entwicklung wurde besonderer Wert auf Praktikabilität und leichte Zugänglichkeit für Wartungsarbeiten gelegt. Großzügige Klappen im Gehäuse, eine servicefreundliche Anordnung der Komponenten und fortschrittliche Bedienelemente tragen gemeinsam dazu bei, die Arbeit der Servicetechniker erheblich zu erleichtern.

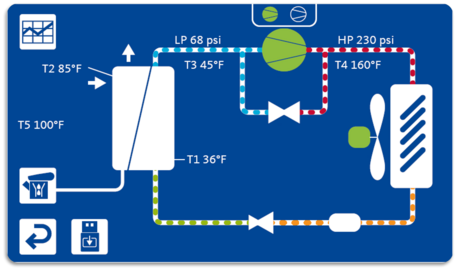

Die TOUCH-Steuerung spielt eine entscheidende Rolle, indem sie genaue Informationen über die letzten Betriebswerte und -bedingungen vor einem Ausfall sowie eine direkte Liste der verfügbaren Ersatzteile liefert. Diese Funktionalität trägt dazu bei, die Wartungsarbeiten zu vereinfachen und zu beschleunigen. Die zusätzliche Konnektivität sorgt dafür, dass wichtige Ereignisse und Alarme bequem an übergeordnete Leitsysteme übertragen werden können.

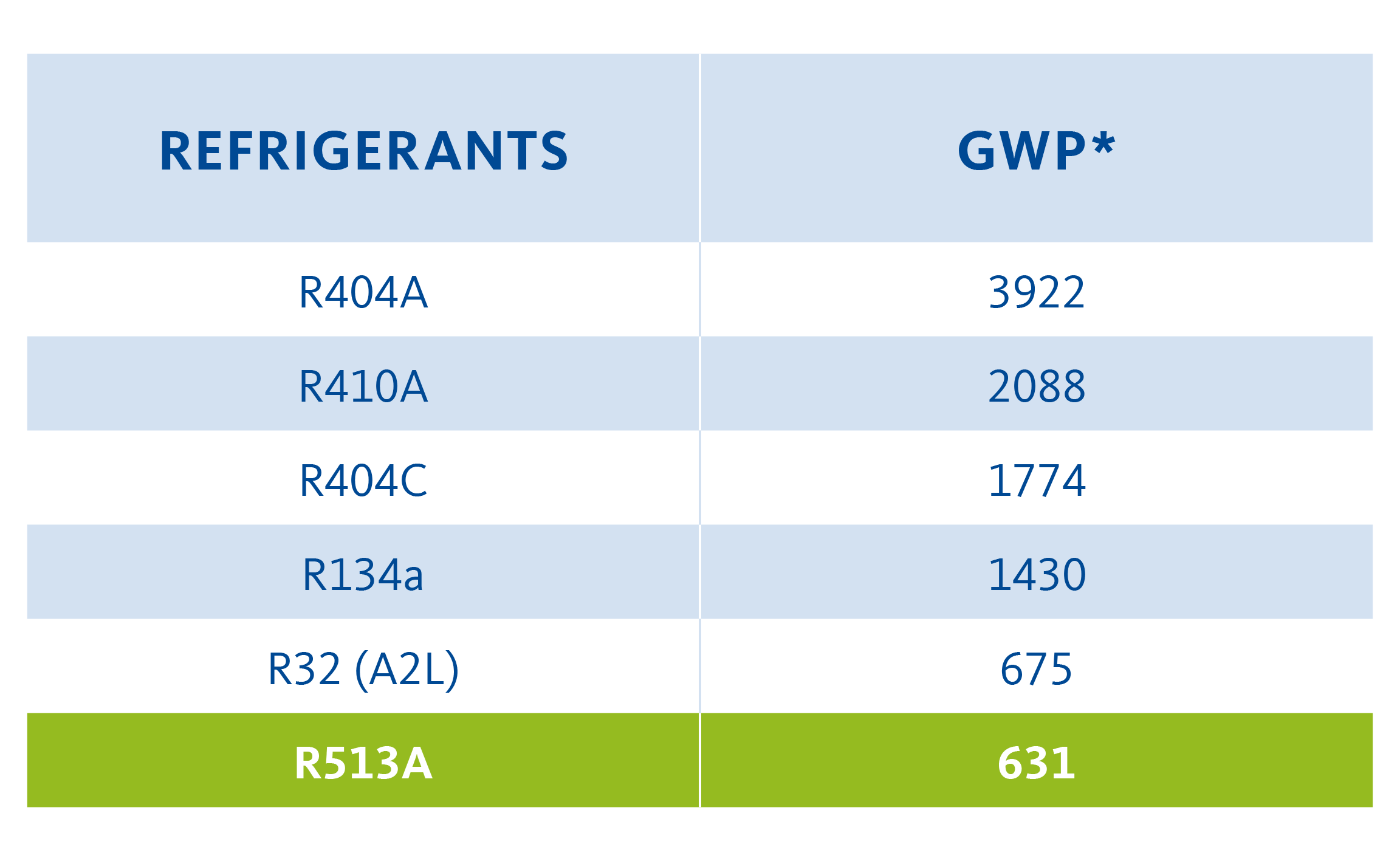

Kältemittel auf einen Blick

Neues Kältemittel mit geringeren Emissionen

Die Kältetrockner DRYPONT RA III arbeiten mit dem modernen und umweltfreundlichen Kältemittel R513A, das für sein niedriges Treibhauspotenzial (GWP) bekannt ist. Als nicht brennbares Gas, das in die ASHRAE-Kategorie A1 fällt, ist es ozonfreundlich (ODP = 0). Die nahezu azeotrope Zusammensetzung gewährleistet eine stabile Leistung während des gesamten Verdampfungs- und Kondensationsprozesses.

Mit dieser Wahl des Kältemittels sowie der Tatsache, dass wir die verwendete Menge um durchschnittlich 33% reduzieren konnten, spielen unsere Kältetrockner eine entscheidende Rolle bei der Förderung nachhaltiger und umweltfreundlicher Betriebsprozesse. Wir sind stolz darauf, durch die verantwortungsvolle Auswahl von Kältemitteln zu einer grüneren Zukunft beizutragen.

Die neuen Funktionen

Herausragende Leistungen

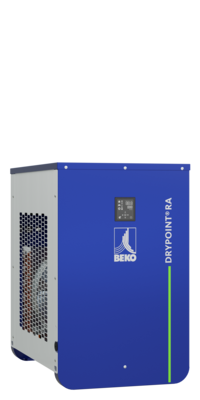

Kompakt

Kompaktes Design für Sicherheit und Effizienz

Unser einzigartiges und modernes Design mit abgerundeten unteren Ecken erhöht nicht nur die optische Attraktivität des Geräts, sondern stellt auch die Sicherheit am Arbeitsplatz in den Vordergrund. Das kompakte Rahmendesign in Verbindung mit der horizontalen Ausrichtung des Wärmetauschers ermöglicht nicht nur eine platzsparende Installation, sondern auch einen einfachen Zugang zu allen Komponenten - eine pragmatische Lösung, die den Anforderungen der Praxis gerecht wird.

Heißgas-Bypassventil

Patentiertes Heißgas-Bypass-Ventil für höchste Zuverlässigkeit

Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.

Microchannel-Kondensator

Einzigartiger Mikrokanalkondensator für optimierte Leistung

Unser hoch optimierter Mikrokanalkondensator gehört zur Standardausstattung aller Geräte ab 370 m³/h. Dieses einzigartige Bauteil verbessert nicht nur die Geräteleistung, sondern erhöht auch die Zuverlässigkeit der Konstruktion, indem es den gewünschten Taupunkt präzise einhält. Darüber hinaus trägt sie zu einer verbesserten Gesamtkühleffizienz bei, was die benötigte Kompressorgröße reduziert und somit zu weiteren Energieeinsparungen führt.

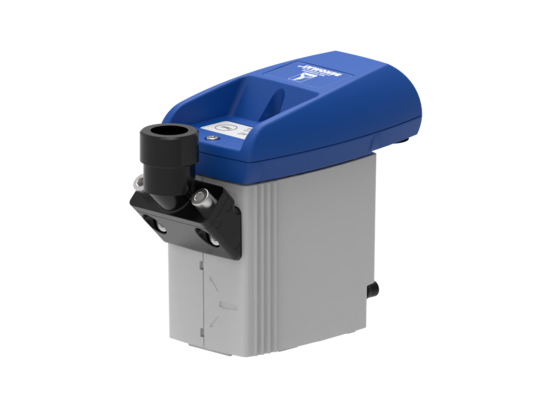

BEKOMAT

Integrierter BEKOMAT-Kondensatableiter verhindert Druckluftverluste

Unser DRYPOINT RA III setzt auf den weltweiten Standard für die Kondensatableitung - den integrierten BEKOMAT-Kondensatableiter. Dieser trägt nicht nur zur betriebssicheren Kondensatableitung ohne unnötige Druckluftverluste bei, er ist auch leicht zugänglich. Der schnelle und unkomplizierte Austausch von Einzelteilen reduziert die Wartungskosten, während die hohe Zuverlässigkeit und das 8.000-Stunden-Wartungsintervall die Betriebszeit erhöhen.

Mehr über den bewährten BEKOMAT

Verbesserte Energieeffizienz

Profitieren Sie von reduzierten Energiekosten dank unseres sorgfältig konzipierten Systems.

Durch die präzise Auswahl der Komponenten und die nahtlose Integration, einschließlich des Kältemittelverdichters, der Rohrleitungen, des Mikrokanal-Wärmetauschers und des Heißgas-Bypass-Ventils, haben wir hervorragende Energieeinsparungen erzielt. Verabschieden Sie sich von hohen Energiekosten und begrüßen Sie die optimierte Effizienz mit unserer neuesten Lösung.

Vergleich der Produkte

Modelle miteinander vergleichen

Technische Daten
Volumenstrom (m³/h) bei +3°C
Leistungsaufnahme (kW)
Betriebsdruck (bar, min/max)
Luftanschluss
Kontrollsystem
Verflüssiger
Kältemittel
Kältemittelmenge (kg)
Bestellnummer
Max. Drucklufteintrittstemperatur
Min. ...max. Betriebsdruck
Min. ...max. Umgebungstemperatur
20 AC20 AC
21
0,12
4/16
1/2"
LED
Copper tube
R513A
0,14
4059803
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

20 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

35 AC35 AC
33
0,19
4/16
1/2"
LED
Copper tube
R513A
0,16
4059805
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

35 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

50 AC50 AC
51
0,2
4/16
1/2"
LED
Copper tube
R513A
0,2
4059808
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

50 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

70 AC70 AC
72
0,3
4/16
1/2"
LED
Copper tube
R513A
0,24
4059809
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

70 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

110 AC110 AC
108
0,32
4/16
1"
LED
Copper tube
R513A
0,28
4059810
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

110 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

135 AC135 AC
138
0,54
4/16
1"
LED
Copper tube
R513A
0,35
4059811
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

135 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

190 AC190 AC
186
0,55
4/16
1,1/4"
LED
Copper tube
R513A
0,38
4059813
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

190 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

240 AC240 AC
240
0,56
4/16
1,1/4"
LED
Copper tube
R513A
0,45
4059825
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

240 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

330 AC330 AC
330
0,95
4/16
1,1/2"
LED
Copper tube
R513A
0,47
4059826
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

330 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

370 AC370 AC
372
1
4/16
1,1/2"
LED
Microchannel
R513A
0,8
4059827
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

370 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

490 AC490 AC
486
1,4
4/16
2"
LED
Microchannel
R513A
0,8
4059828
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

490 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

750 AC750 AC
750
1,7
4/16
2,1/2"
LED
Microchannel
R513A
1,3
4059834
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

750 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

870 AC870 AC
870
1,8
4/16
2,1/2"
LED
Microchannel
R513A
1,3
4059835
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

870 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

960 AC960 AC
960
1,8
4/16
2,1/2"
LED
Microchannel
R513A
1,3
4059836
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

960 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

1080 AC1080 AC
1080
1,9
4/16
DN80
Touch
Microchannel
R513A
1,35
4059830
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

1080 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

1300 AC1300 AC
1260
1,9
4/16
DN80
Touch
Microchannel
R513A
1,6
4059829
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

1300 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

1490 AC1490 AC
1500
2,2
4/16
DN80
Touch
Microchannel
R513A
2
4059831
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

1490 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

1900 AC1900 AC
1900
2,9
4/16
DN80
Touch
Microchannel
R513A
2
4059837
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

1900 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

2400 AC2400 AC
2400
3,9
4/16
DN100
Touch
Microchannel
R513A
2,7
4059832
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

2400 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

3000 AC3000 AC
3000
6,1
4/16
DN100
Touch
Microchannel
R513A
2,7
4059833
+70°C
4 … 16 bar (ü)
+2 …+50°C

Ihre Anfrage

3000 AC

Bitte wählen Sie Ihr Land aus, um eine schnellere Antwort zu erhalten

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply. By means of a captcha we make sure that you are not a robot.

Herunterladen

Broschüren und Bedienungsanleitungen

DRYPOINT RA III Produktbroschüre
5 MB
DRYPOINT RA III 20-960 Manual English
5 MB
DRYPOINT RA III 1080-3000 Manual English
5 MB
