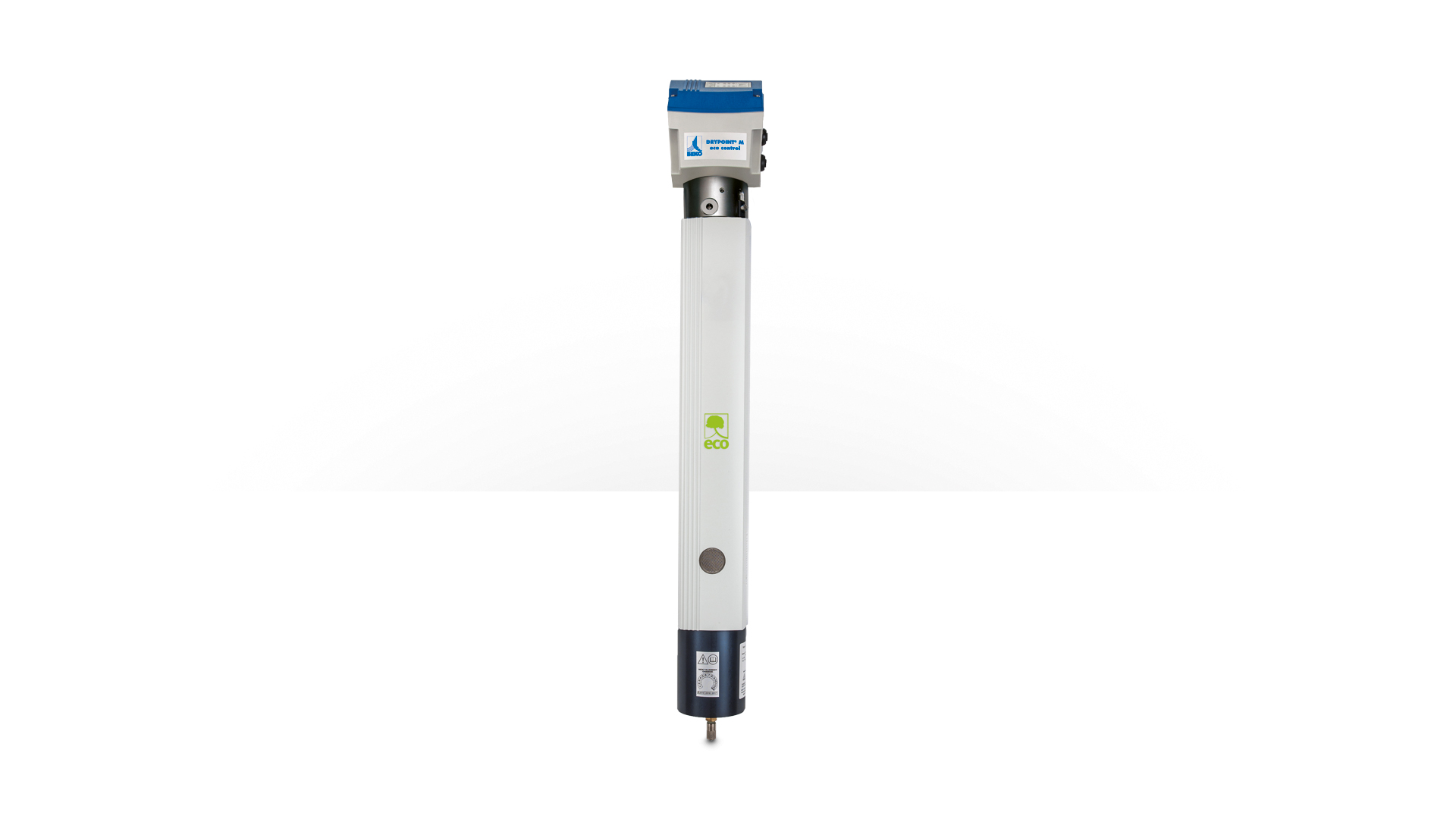

DRYPOINT® M eco control - der elektronisch geregelte Membrantrockner

Erstmals ist es mit dem DRYPOINT M eco control gelungen, ein elektronisch geregeltes Trocknungssystem zu entwickeln, bei dem ein fester Drucktaupunkt zwischen +10°C und - 26°C oder ein konstanter Abstand zwischen der Drucklufttemperatur und dem Austritts-Drucktaupunkt einstellbar ist. Dieser Trocknungsgrad wird auch bei wechselnden Betriebsbedingungen gehalten. Energie wird nur verbraucht, wenn auch tatsächlich Trocknerleistung bereitgestellt werden muss.
Die beiden Betriebsmodi beeinflussen, wie sich der Trockner bei schwankenden Betriebsbedingungen (Druck, Temperatur, Nutzluftvolumen) verhält:

Constant Mode:
Einstellung eines stabilen Austrittsdrucktaupunktes.

Dynamic Mode:
Stabile Differenz zwischen Drucklufttemperatur und Austrittsdrucktaupunkt.

Für jede Anwendung der passende Betriebsmodus

Wenn es um feste Drucktaupunkte geht, schließt der DRYPOINT M eco control die Lücke zwischen Kälte- und Adsorptionstrocknern. Je nach Anforderung Ihrer Anwendung können Sie zwischen zwei Betriebsmodi wählen: "Constant Mode" wenn es auf stabile Drucktaupunkte ankommt und "Dynamic Mode" wenn eine sichere Differenz zur Drucklufttemperatur ausschlaggebend ist.

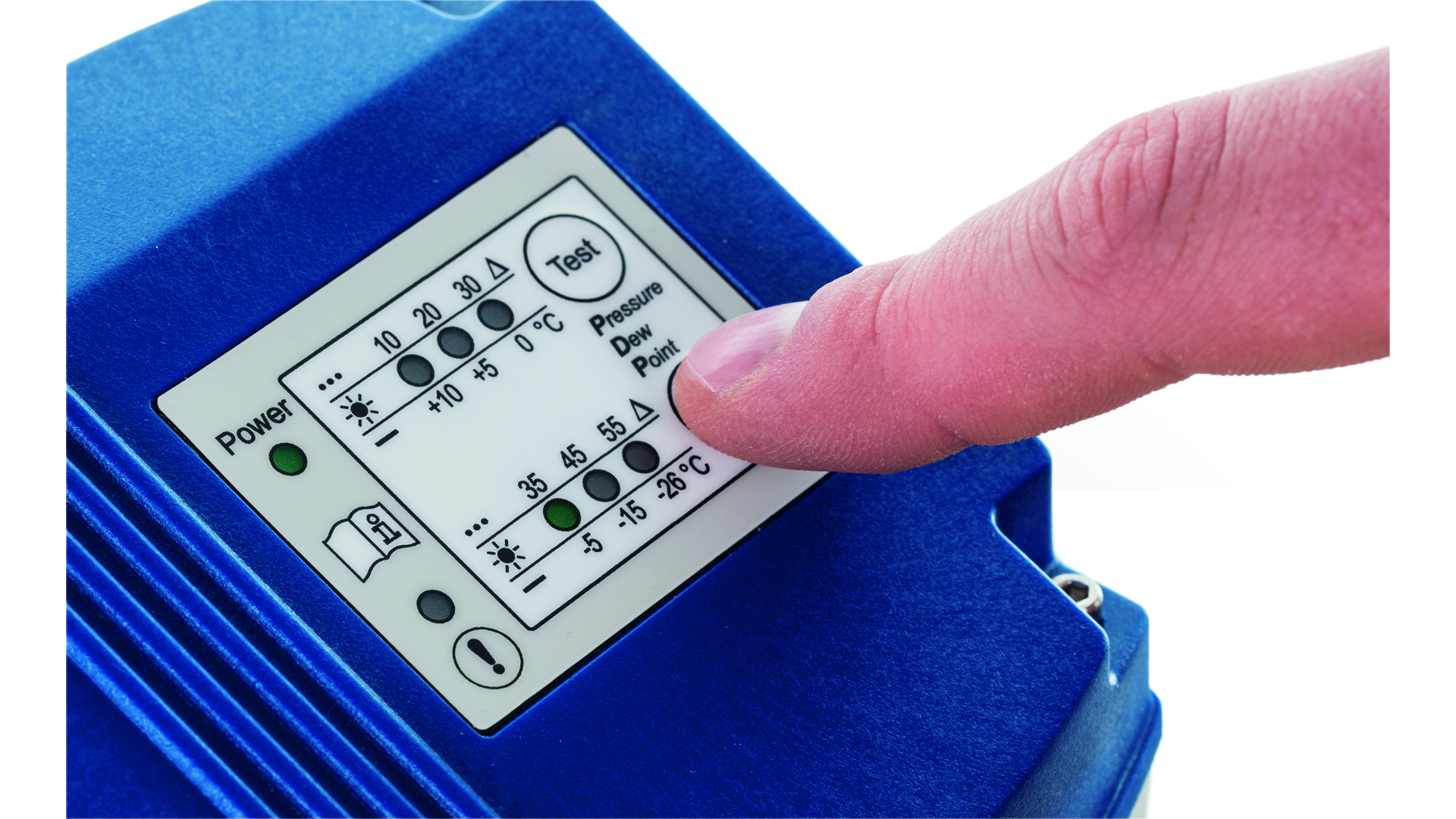

Die Betriebsweise oder der anwendungsspezifische Trocknungsgrad lassen sich über die benutzerfreundliche Bedienoberfläche schnell und einfach auswählen. LEDs zeigen den eingestellten Zustand deutlich an. Die Schnittstelle für den Datentransfer ermöglicht eine übersichtliche Leistungsauswertung und -darstellung – zum Beispiel in Verbindung mit dem Datenlogger METPOINT BDL.

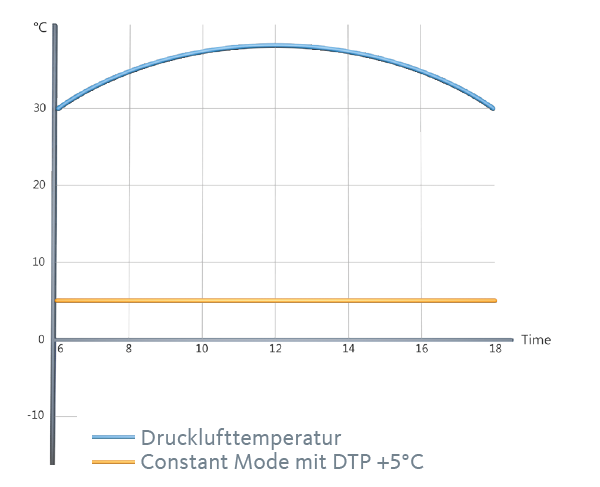

Betriebsmodus „Constant Mode"

Der DRYPOINT M eco control hält im „Constant Mode“, auch bei wechselnden Betriebsbedingungen, den eingestellten Austritts-Drucktaupunkt zwischen +10 und –26 °C stabil. Dadurch können Sie sich darauf verlassen, dass jederzeit die geforderten Trocknungswerte bereitgestellt werden.

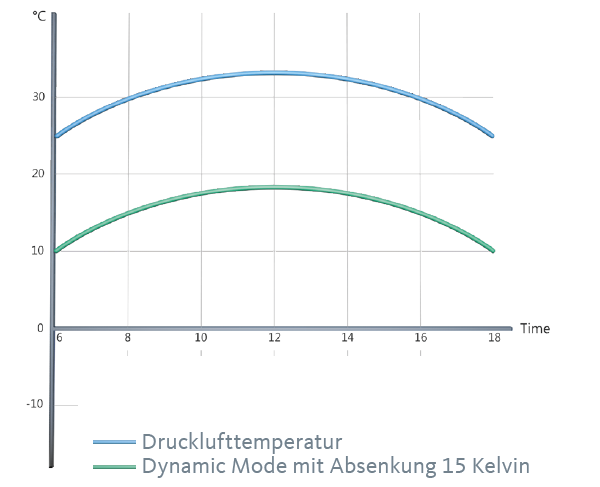

Betriebsmodus „Dynamic Mode“

Im „Dynamic Mode“ wird der Drucktaupunkt um eine festgelegte Differenz zwischen 10 und 55 Kelvin zur Drucklufttemperatur abgesenkt. Ändert sich die Eingangstemperatur, folgt der Drucktaupunkt automatisch. Das gibt die volle Sicherheit, dass auch bei wechselnden Drucklufttemperaturen immer der richtige Trocknungsgrad eingehalten wird.

Funktionsweise

Das elektronisch geregelte Trocknungssystem DRYPOINT M eco control ist durch seine besonderen Eigenschaften vielseitig einsetzbar.

Vorteile des DRYPOINT® M eco control

Einzigartig
  • Patentiertes System aus bewährten Komponenten
  • Wartungsarm
  • Gleichbleibender Trocknungsgrad bei schwankenden Betriebsbedingungen
  • Individuelle Einstellung von Trocknungsgraden
Sicher
  • "Fail-Safe"-Funktion: auch bei Stromausfall wird die Druckluft zuverlässig getrocknet
  • Gewohnt einfache Bedienung
  • Potentialfreier Kontakt
Energieeffizient
  • Energieverbrauch nur dann, wenn Trocknerleistung bereitgestellt wird
  • Ideal bei diskontinuierlichem Druckluftbedarf
  • Sowohl für die Endstelle als auch zur Teilstromaufbereitung geeignet.
Netzwerkfähig
  • Leistungsauswertung und –darstellung über analoge Schnittstelle für Datentransfer (z.B. mit METPOINT UD01)

Technische Daten DRYPOINT® M eco control

Min./Max. Betriebsüberdruck 4 ... 12,5 bar
Min./Max. Umgebungstemperatur +2 ... +50 °C
Integrierter Nanofilter* 0,01 μm / 0,005 mg/m³
Druckverlust 0,1 - 0,3 bar, abhängig von der Druckluftdurchflussmenge
Einstellwerte DTP-Ausgang +10 / +7 / +5 / +3 / 0 / -5 / -10 / -15 / -20 / -26 °C
Einstellwerte DTP-Differenz 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 K (Kelvin)

* Weitere technische Daten finden Sie in der Produkt-Info unten im Downloadbereich...



Downloads DRYPOINT® M eco control

Prospekt DRYPOINT M eco control
Broschüre
857 KB
Betriebsanleitung DRYPOINT M eco control
Betriebssanleitung
10 MB
