METPOINT DPM

Taupunktmessung

Kontinuierliche Messung des Taupunkts Ideal für die Überwachung von Kälte-, Adsorptions- und Membrantrocknern Vermeidung von Systemschäden und Verunreinigungen der Endprodukte

Zu den Produkten
Wie wir messen

Warum Taupunktsensoren unverzichtbar sind

In der Industrie ist die Qualität der Druckluft entscheidend für die Zuverlässigkeit und Effizienz Ihrer Anlagen. Drucktaupunktsensoren spielen bei der Sicherstellung dieser Qualität eine zentrale Rolle. Sie überwachen präzise den Feuchtigkeitsgehalt der Druckluft.

Taupunktmessung

Warum sollte der Taupunkt in Ihrem System ständig gemessen werden?

Schutz von Geräten und Komponenten
  • Verhinderung von Korrosion, da Kondensat Metallteile angreifen kann
  • Reduzierung des Verschleißes an Ventilen, Zylindern und Rohrleitungen
  • Vermeidung von Verstopfungen in Filtern und Trocknern durch Wasseransammlung
  • Schutz vor Frostschäden in kalten Betriebsumgebungen
  • Verlängerung der Lebensdauer von Komponenten durch gezielte Wartung
Optimierung der Druckluftaufbereitung
  • Gewährleistet die Effektivität von Lufttrocknern durch kontinuierliche Überwachung
  • Ermöglicht die Anpassung von Filter- und Trocknungsprozessen auf der Grundlage der aktuellen Feuchtigkeitswerte
  • Erleichtert die frühzeitige Erkennung von Fehlfunktionen im Aufbereitungssystem
  • Optimiert die Betriebsparameter für eine gezielte Lufttrocknung
  • Verbessert die Luftqualität und wirkt sich positiv auf die Prozess- und Endproduktqualität aus
  • Ermöglicht Energieeinsparungen durch bedarfsgesteuerte Aufbereitungszyklen
Wirtschaftlichkeit und Prozesssicherheit
  • Reduziert Wartungs- und Reparaturkosten durch vorbeugende Maßnahmen
  • Minimiert Produktionsausfälle aufgrund von Feuchtigkeitsproblemen
  • Verbessert die allgemeine Systemsicherheit und -zuverlässigkeit
  • Sorgt für eine gleichbleibende Prozessqualität durch kontrollierte Luftbedingungen
  • Erhöht die Energieeffizienz innerhalb des Systems
  • Erzielt langfristige Kosteneinsparungen durch Reduzierung von Störungen und Optimierung der Betriebsabläufe
Video

Wie die Taupunktmessung funktioniert

Das METPOINT DPM Taupunktmessgerät misst präzise die kritischen Parameter in Druckluft und anderen Gasen: Temperatur, relative Feuchte und Taupunkt.

METPOINT®-Produkte

Entdecken Sie die Produkte zur Drucktaupunktmessung

METPOINT DPM SD11

Um die Feuchtigkeit zu überwachen und Kondensation zu verhindern, sollte der Drucktaupunkt der Druckluft gemessen werden, um Korrosion, Einfrieren und Schäden an pneumatischen Systemen und Endgeräten zu vermeiden.


METPOINT DPM SD21

Um die Feuchtigkeit zu überwachen und Kondensation zu verhindern, sollte der Drucktaupunkt der Druckluft gemessen werden, um Korrosion, Einfrieren und Schäden an pneumatischen Systemen und Endgeräten zu vermeiden.


METPOINT DPM SD23

Um die Feuchtigkeit zu überwachen und Kondensation zu verhindern, sollte der Drucktaupunkt der Druckluft gemessen werden, um Korrosion, Einfrieren und Schäden an pneumatischen Systemen und Endgeräten zu vermeiden.


Zubehörteil: METPOINT DPM-Messkammer

Für optimalen Durchfluss durch die Sensorspitze


Zubehörteil: METPOINT UD01/02

UD01/02 Aufsteckbare Displays für METPOINT-Sensoren, die einen sofortigen Überblick über die aktuellen Messwerte bieten

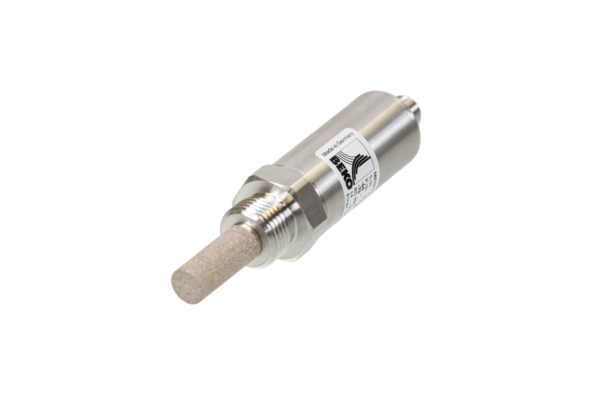

METPOINT DPM SD11

  • Kontinuierliche Überwachung des Taupunkts
  • Messbereich: -20…+30 °Ctd
  • 2-Leiter (4…20 mA)
  • Hohe Messgenauigkeit durch Polymersensor
  • Einsatz in rauen Prozessumgebungen dank robustem Edelstahlgehäuse
  • Plug & Play mit spezieller Messkammer
  • Anzeige und Überwachung der Messwerte vor Ort mit optionalem Display oder Datenlogger

METPOINT DPM SD21

  • Kontinuierliche Überwachung des Taupunkts
  • Messbereich: -60…+30 °Ctd
  • 2-Leiter (4…20 mA)
  • Hohe Messgenauigkeit durch Polymersensor
  • Einsatz in rauen Prozessumgebungen dank robustem Edelstahlgehäuse
  • Plug & Play mit spezieller Messkammer
  • Anzeige und Überwachung der Messwerte vor Ort mit optionalem Display oder Datenlogger

METPOINT DPM SD23

  • Continuous monitoring of dew point
  • Measuring range: -60…+30 °Ctd
  • 2-wire (4…20 mA), 4-wire (Modbus RTU, RS485)
  • High measuring accuracy due to polymer sensor
  • Use in harsh process environments thanks to robust stainless steel housing
  • Plug & Play with special measuring chamber
  • On-site display and monitoring of measured values with optional display or data logger

Zubehörteil: METPOINT DPM-Messkammer

  • Geeignet für METPOINT DPM SD11, 21 und 23
  • Definierter Luftstromauslass über Kapillare: Der Sensor ist unabhängig von den Installationsbedingungen permanent von Luft umgeben, was zu schnelleren Reaktionszeiten führen kann
  • Schnellkupplung für Prozessanschluss: Einfache Installation und Entfernung des Sensors ohne Unterbrechung des Prozesses
  • Schutz des Sensors vor Schmutz in der Druckluft durch Entkopplung der Prozessleitung
  • Maximaler Prozessdruck: 16 bar (g) und 50 bar (g)

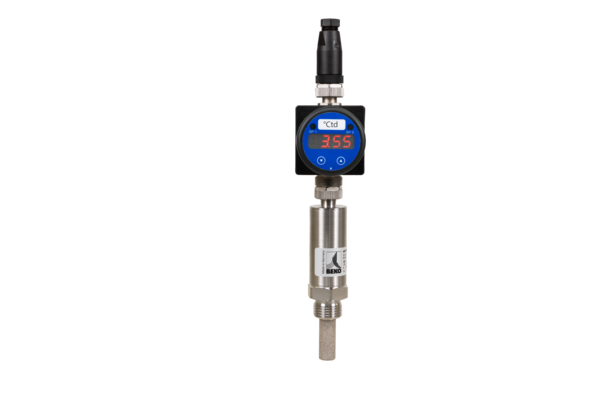

Zubehörteil: METPOINT UD01/02

  • Universalanzeige zur Vor-Ort-Anzeige von Messwerten
  • Geeignet für alle schleifengespeisten (2-Draht-) 4…20-mA-Sensoren mit M12-Anschluss
  • Benutzerfreundliche Konfiguration über 2 Tasten
  • UD02: 2 Schaltausgänge für Grenzwertüberschreitung

Technische Daten

Übersicht der Taupunktsensoren

Technische Daten
Measuring principle
Principe de mesure
Grandeurs mesurées
Étendue de mesure
Signal de sortie
Pression de service max. admissible
Étendue compensée en température
Raccordement au processus à mesurer
Mesure du débit de gaz avec utilisation de la chambre de mesure
Degré de protection selon EN 60529
Measured parameter
Measuring range
Output signal
Max. permissible operating overpressure
Temperature-compensated range
Process connection
Measuring gas flow when the measuring chamber is emploved
Degree of protection accoding to EN 60529
SD11
capacitive polymer sensor
°Ctd/°Ftd dew point / freezing point
-20…+30 °Ctd (-4…+86 °Ftd)
4 ... 20 mA, analogue, 2-wire
50 bar [g]
-25 … +60 °C
G1/2" external thread (ISO 228-1)
1 … 3 Norm l/min
IP 65
SD21
capacitive polymer sensor
°Ctd/°Ftd dew point / freezing point
-60…+30 °Ctd (-76…+86 °Ftd)
4 ... 20 mA, analogue, 2-wire
50 bar [g]
-25 … +60 °C
G1/2" external thread (ISO 228-1)
1 … 3 Norm l/min
IP 65
SD23
capacitive polymer sensor
°Ctd/°Ftd dew point / freezing point
-60…+30 °Ctd (-76…+86 °Ftd)
RS485 / 4 ... 20 mA, analogue, 2-wire RS485, digital, 4-wire
50 bar [g]
-25 … +60 °C
G1/2" external thread (ISO 228-1)
1 … 3 Norm l/min
IP 65
