CLEARPOINT® 3eco: nowa generacja filtrów

W naszej najnowszej generacji filtrów sprężonego powietrza CLEARPOINT 3eco kolejny raz udoskonaliliśmy nasze rozwiązania w zakresie wydajnej filtracji sprężonego powietrza. Zmniejszyliśmy 10-krotnie pozostałość aerozoli olejowych. Równocześnie zredukowaliśmy ciśnienie różnicowe na filtrze nawet o 50%, dzięki czemu wyraźnie zoptymalizowaliśmy efektywność energetyczną. Dlatego oznaczyliśmy je znakiem ECO.

Efektywna energetycznie i bezpieczna filtracja sprężonego powietrza

Poprzez zastosowanie nowych materiałów i technologii produkcji oraz konstrukcji obudowy zoptymalizowanej pod kątem przepływu i zabezpieczonej przed korozją rozwiązanie CLEARPOINT 3eco zapewnia bezpieczną i niezawodną filtrację oraz wyższą jakość sprężonego powietrza przy znacznie obniżonych kosztach eksploatacji. Dzięki szczególnie wysokiej wydajności separacji możliwe jest spełnienie wszelkich wymagań związanych z filtracją sprężonego powietrza przy zastosowaniu jedynie 3 stopni filtracji – C (zgrubnego), F (dokładnego) i S (superdokładnego). Naturalnie, nowe filtry 3eco zostały poddane walidacji przez niezależny instytut IUTA zgodnie z normą ISO 12500.

Link to IUTA certificate

CLEARPOINT eco filter

Co sprawia, że filtracja jest kosztowna? Koszty eksploatacji stanowią największą część kosztów systemu sprężonego powietrza. Obejmują one koszty energii dla sprężarki. Aby utrzymać te koszty na jak najniższym poziomie, spadki ciśnienia muszą być jak najniższe. Dzięki innowacyjnym elementom filtracyjnym filtry CLEARPOINT eco do sprężonego powietrza oferują duży potencjał oszczędności.

Elementy filtracyjne o niskim spadku ciśnienia obniżają koszty eksploatacji

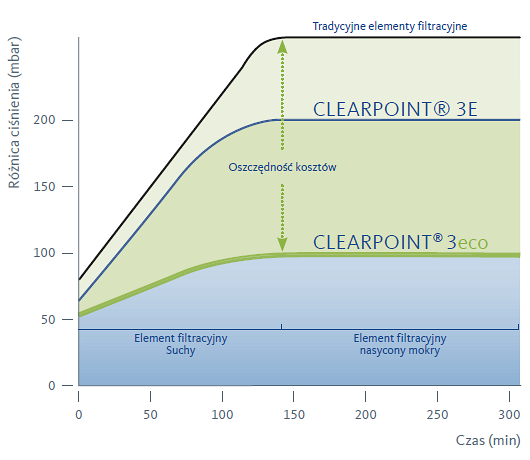

W uzdatnianiu sprężonego powietrza największy potencjał oszczędności tkwi w redukcji kosztów energii. W zależności od obciążenia sytemu mogą one wynosić do 80% kosztów całkowitych. Na zużycie energii istotny wpływ ma spadek ciśnienia podczas filtracji aerozoli olejowych i cząstek stałych.

Nowe filtry CLEARPOINT 3eco jeszcze bardziej obniżają koszty eksploatacji w porównaniu do dotychczasowej, dobrej pod tym względem serii filtrów CLEARPOINT 3E. Roczne oszczędności energii są w niektórych przypadkach wyższe niż koszty zakupu wkładów filtracyjnych. A dzięki skuteczności separacji aerozoli olejowych do 99,95 % zwiększają niezawodność procesu.

Elementy filtracyjne o innowacyjnej konstrukcji

Znaczne zwiększenie wydajności elementów filtracyjnych jest możliwe dzięki nowym materiałom: nowa technologia plisowania (soft pleat) wykorzystuje całą powierzchnię filtracyjną i umożliwia tym samym uzyskanie wyższej skuteczności separacji przy niższych spadkach ciśnienia niż w przypadku konwencjonalnej technologii plisowania, w której końcówki plis są pokryte klejem. Otwarta włóknina nośna z tworzywa sztucznego (2) utrzymuje kształt plisowanego materiału filtracyjnego (4) bez zmniejszania powierzchni filtracyjnej. Najdrobniejsze włókna szklane w połączeniu z dużą objętością filtracyjną prowadzą do optymalnych prędkości przepływu w medium filtracyjnym i wspomagają skuteczną filtrację w głębi, zapewniając niezmiennie wysoki stopień separacji.

  • Optymalne przejście z medium filtracyjnego do warstwy drenażowej (3) jest zawsze zapewnione, ponieważ jest ona chroniona zewnętrznym cylindrem nośnym.
  • Odporna na działanie oleju i wody powłoka z włókien zapewnia optymalny transport cząsteczek cieczy przez medium filtracyjne.
  • Wewnętrzny (5) i zewnętrzny (1) cylinder nośny ze stali szlachetnej chronią wkład filtracyjny przed nagłymi zmianami ciśnienia.
CLEARPOINT Filter element

Zasada działania

Nowatorska metoda produkcji w technologii Softpleat stanowi optymalne połączenie dużej powierzchni (ważne w kontekście separacji cząstek stałych) i dużej głębokości złoża filtracyjnego (zapewnia filtrację dogłębną zwłaszcza aerozoli olejowych).

Rodzaje filtrów

Wszystkie filtry składają się z obudowy i elementu filtrującego. W zależności od warunków konstrukcyjnych i danego przepływu objętościowego, obudowy filtrów są połączone z rurociągiem za pomocą przyłącza gwintowanego lub kołnierzowego.

Filtry gwintowane
Filtry gwintowane są wbudowywane bezpośrednio w rurociąg sprężonego powietrza. Może to nastąpić bezpośrednio za sprężarką lub na odgałęzieniu oddzielnego przewodu zasilającego lub bezpośrednio przed aplikacją. Często łączy się kilka filtrów gwintowanych szeregowo, aby osiągnąć wymaganą klasę czystości, krok po kroku. Filtry gwintowane są dostępne dla szerokiego zakresu ciśnień.

Filtr kołnierzowy
Filtry kołnierzowe stosowane są w przypadku szczególnie dużych przepływów objętościowych i odpowiednio dużych rurociągów sprężonego powietrza. Są one połączone z przewodem sprężonego powietrza za pomocą kołnierza i mogą być montowane na ścianie lub na podłodze. Również w tym przypadku dostępne są różne stopnie filtracji i zakresy ciśnień.

Kolumna węglowa
Oczyszczanie sprężonego powietrza z udziałem węgla aktywnego daje znakomite rezultaty przy zastosowaniu kolumny węglowej. Dostępne w naszym asortymencie kolumny węglowe to sprawdzonej jakości produkty, które zapewniają wysoki poziom adsorpcji zanieczyszczeń, występujących w sprężonym powietrzu. Odznaczające się długą żywotnością adsorbery z węglem aktywnym stosowane są w instalacjach, obsługujących stałe przepływy sprężonego powietrza. W celu uzyskania zalecanej w procesach produkcyjnych czystości sprężonego powietrza należy stosować wysokowydajne filtry, do których zaliczają się również kolumny z filtrem węglowym.

Filtry koalescencyjne
W naszej ofercie mamy wysokiej klasy filtry koalescencyjne do oczyszczania sprężonego powietrza. Dostępne u nas filtry, w zależności od potrzeb, zapewniają zróżnicowany stopień filtracji sprężonego powietrza. Ze względu na zakres filtracji wyróżniamy wśród filtrów modele zgrubne oraz dokładne. Podczas procesu oczyszczania filtry koalescencyjne wyłapują różnego rodzaju zanieczyszczenia, nagromadzone w sprężonym powietrzu w postaci cząsteczek stałych, oleju czy wody. Działanie filtrów oparte jest na zjawisku koalescencji, w wyniku którego dochodzi do łączenia się drobniejszych cząsteczek. Połączone w ten sposób cząstki są następnie odprowadzane z instalacji sprężonego powietrza.

Filtry gwintowe PN16 | PN50

  • Wydajna filtracja między 30% a 130% strumienia przepływu zoptymalizowanego energetycznie
  • Do 30% większy strumień przepływu
  • Proste, bezpieczne i zajmujące niewiele miejsca połączenie kilku filtrów
  • Zakres wydajności od 35 do 3120 m³/h przy ciśnieniu 7 barów
CLEARPOINT Gehäuse

Filtry kołnierzowe PN 16

  • Wydajna filtracja między 30% a 111% strumienia przepływu zoptymalizowanego energetycznie
  • Odporność na korozję dzięki cynkowaniu wysokotemperaturowemu
  • Zakres wydajności od 1420 do 34 680 m³/h przy ciśnieniu 7 barów
CLEARPOINT FLANSCH

Praktyczne szczegóły

  1. Szybkie i wygodne mocowanie na ścianie (opcjonalne)
  2. Kilka stopni filtracji można łatwo zamontować za pomocą zestawów łączących, oszczędzając miejsce
  3. Wlot powietrza optymalny pod kątem przepływu zapewnia najniższe straty ciśnienia Łatwa i szybka wymiana elementów filtracyjnych dzięki technice Push-Fit
  4. Gwint dwuzwojowy trapezowy w wykonaniu 16 barów, umożliwia zmianę kierunku podczas montażu głowicy obudowy, a co za tym idzie – zmianę kierunku przepływu
  5. Suwak zabezpieczający zapobiega przypadkowemu otwarciu pod ciśnieniem
  6. Obudowa zabezpieczona przed korozją z anodyzowanego aluminium odpornego na działanie wody morskiej
  7. Możliwość podłączenia drenu kondensatu
  8. Wbudowane ułatwienie pod klucz (sześciokąt zewnętrzny) do łatwego otwierania obudowy
CLEARPOINT cutaway model
  1. Łatwa wymiana elementu filtracyjnego dzięki górnemu kołnierzowi serwisowemu
  2. Łatwa instalacja dzięki dwóm przyłączom sprężonego powietrza na tej samej wysokości
  3. Opcjonalny manometr do pomiaru ciśnienia różnicowego wskazuje bezpośrednio czy wkłady filtracyjne muszą zostać wymienione
  4. Powierzchnia elementów filtracyjnych dostosowana do optymalnego stosunku między wydajnością separacji a ciśnieniem różnicowym
  5. Wysoka jakość ochrony powierzchni dzięki cynkowaniu wysokotemperaturowemu wewnątrz/na zewnątrz i powłoce lakierniczej na zewnątrz
  6. Filtry z przyłączem kołnierzowym można mocować do rurociągu oraz za pomocą podpór na posadzce
CLEARPOINT flange

Optymalne efekty w dwupaku

Dodatkowe korzyści uzyskuje się w połączeniu z drenem kondensatu z elektroniczną kontrolą poziomu kondensatu BEKOMAT 20 FM, który został stworzony specjalnie z myślą o współpracy z filtrem CLEARPOINT. Oprócz niezawodnego odprowadzania kondensatu posiada np. zintegrowaną funkcję monitorowania okresu użytkowania filtra oraz przesyłanie komunikatów usterek.

BEKOMAT 20

Dane techniczne

PN16
  S040 S050 S055 S075 M010 M012 M015 M018 M020 M022 M023 M025 M027 M030 M032
Przyłącze (w calach) 3/8 (1/2) 1/2 1/2 3/4 (1) 1 1 1 1/2 (2) 1 1/2 (2) 2 2 2 2 1/2 (3) 2 1/2 (3) 3 3
Strumień objętości 7 barów (m3/h), 35 65 100 150 200 250 320 420 600 780 1020 1300 1620 1940 2400
Objętość (l) 0,25 0,31 0,42 0,87 1,12 1,26 2,52 2,97 3,4 4,23 5,24 13,88 16,49 19,51 23,24
Masa (kg) 0,75 0,85 1,2 1,7 2,1 2,2 4,1 4,5 5,1 6,1 7,1 19,9 22,6 25,9 29,9
Kategoria wg DGRL 2014/68/EU, grupa płynu 2 - - - - - - - - I II II II II II II

*Objętościowy przepływ jest również związany z nasyceniem i stopniem filtracji.

PN50
  HP50 S040 HP50 S050 HP50 S055 HP50 S075 HP50 M010 HP50 M012 HP50 M015 HP50 M018 HP50 M020 HP50 M022 HP50 M023
Przyłącze (w calach) 3/8 (1/2)* 1/2 1/2 3/4 (1)* 1 1 1 1/2 (2)* 1 1/2 (2)* 2 2 2
Strumień objętości 50 barów [nadciśnienia]* (m³/h) 130 210 370 490 660 790 1050 1380 1900 2700 3500
Objętość (l) 0,25 0,31 0,42 0,87 1,12 1,26 2,52 2,97 3,4 4,23 5,24
Masa (kg) 0,75 0,85 1,2 1,7 2,1 2,2 4,1 4,5 5,1 6,1 7,4
Kategoria wg DGRL 2014/68/EU Grupa płynu 2 - - - - I I I I I II II
Filtration rate
  Współczynnik separacji aerozoli olejowych Stężenie na wejściu (mg/m3) Stężenie na wyjściu (mg/m3) Separacja cząstek stałych Wielkość cząstek Klasa wg ISO 8573-1
Filtr zgrubny C 84.00 % 30 ≤5 99.00 % 2.0-5.0 μm 4.-.4
Filtr zgrubny F 99.50 % 10 0.05 99.83 % 0.5-2.0 μm 2.-.2
Filtr superdokładny S 99.95 % 10 0.005 99.98 % 0.1-0.5 μm 1.-.2

Pobierz dokumenty CLEARPOINT®

Filtracja | Filtry z przyłączem kołnierzowym CLEARPOINT® 3eco
569 KB
Pobieranie
Instrukcja instalacji i eksploatacji
6 MB
Pobieranie
Filtracja: Filtracja sprężonego, powietrza
Przegląd produktów
3 MB
Pobieranie
Filtry z przyłączem gwintowym CLEARPOINT 3eco
Prospekt
5 MB
Pobieranie
Filtr koalescencyjny CLEARPOINT 3eco
Instrukcje obsługi
7 MB
Pobieranie
Instrukcje obsługi CLEARPOINT S040 - M032
Instrukcje obsługi
3 MB
Pobieranie
Instrukcje obsługi CLEARPOINT L080-L304
Instrukcje obsługi
1 MB
Pobieranie
