Ekonomiczny sposób oczyszczania sprężonego powietrza z oleju w adsorberach z węglem aktywnym
W zakresie zapewniania wysokiej jakości sprężonego powietrza o klasie 1-2 wg ISO 8573-1, w szczególności od względem zawartości oleju resztkowego, adsorber z węglem aktywnym CLEARPOINT V stanowi efektywny i niezawodny składnik technologiczny w ambitnych koncepcjach instalacji.
Konsekwentna koncepcja całościowa w szczególnie ekonomiczny sposób zapewnia jakość sprężonego powietrza z minimalną zawartością oleju resztkowego. Pary oleju i wonie są tutaj adsorbowane na niezwykle dużej powierzchni aktywnej sprasowanych granulek z węgla aktywnego. Na etapie doboru węgla aktywnego do naszych zastosowań współpracujemy z wybranymi dostawcami, którzy gwarantują jego stałą jakość. Jest to istotna zaleta przekładająca się na jakość sprężonego powietrza i bezpieczeństwo procesów u naszych klientów.

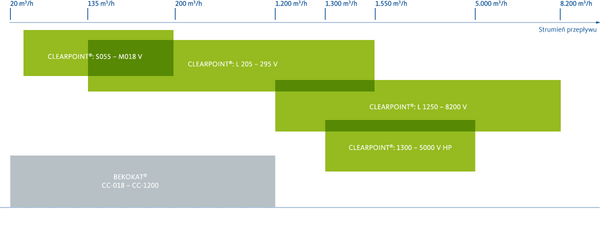

Firma BEKO TECHNOLOGIES może zaoferować odpowiednie rozwiązania w zależności od wymaganej objętości sprężonego powietrza
* Dzięki równoległemu połączeniu kilku adsorberów z węglem aktywnym można przetwarzać odpowiednio większe objętościowo przepływy.
Wkłady z węglem aktywnym
CLEARPOINT® V S/M
Wkład z węglem aktywnym CLEARPOINT V do mniejszych i średnich strumieni przepływu
W przypadku małych i średnich strumieni przepływu do 200 m³/h i ciśnienia do 50 barów [nadciśnienia] nasze urządzenia CLEARPOINT V S/M zapewniają czyste rozwiązanie do bezolejowego uzdatniania.
Z myślą o mniejszych do średnich strumieniach przepływu stworzono specjalny wkład z węglem aktywnym spełniający najwyższe wymagania.
- Wysoce efektywna adsorpcja z minimalną zawartością oleju resztkowego
- Znacznie większa trwałość w porównaniu z konwencjonalnymi elementami filtracyjnymi z węglem aktywnym
- Wygodna obsługa dzięki łatwej wymianie wkładu
- Możliwość łatwej adaptacji konwencjonalnych przyrządów kontrolnych
CLEARPOINT® V L
activated carbon adsorber
CLEARPOINT V activated carbon adsorbers for large volume flows
The extraordinary variety of CLEARPOINT V L variants offers you the right solution for every requirement. For volume flows up to 8200 m³/h and pressures up to 40 bar [g].
CLEARPOINT V L is the effective and reliable solution for ensuring high compressed air quality, especially with regard to residual oil content. An indispensable process engineering component in demanding plant concepts. The consistent overall concept with convincing performance.
For volume flows from 135 m³/h to 8200 m³/h we offer a suitable option with our L 1300-5000 V HP (1300 - 5000 m³/h) for the pressure range up to 40 bar in addition to our standard versions L 205-295 V , L 1250-8200 V . If special care is required with regard to fire protection, we can supply all models in a VH version on request, which offers a fireproof solution with a special carbon.
Zalety CLEARPOINT® V
Dane techniczne CLEARPOINT® V
Filtr z węglem aktywnym z wkładem | Adsorber z węglem aktywnym | Adsorber z węglem aktywnym | Wysokociśnieniowy adsorber z węglem aktywnym | ||
Parametr | Jednostka | S055 – M018 VWM (HP) |
L 205 - 295 V L 205 - 295 VWM L 205 - 295 VH |
L 1250 - 8200 V L 1250 - 8200 VWM L 1250 - 8200 VH | L 1300-5000 V HP |
Strumień przepływu* | m³/h | 50 … 200 | 135 ... 1550 | 1250 ... 8200 | 1300 ... 5000 |
Maks. ciśnienie robocze | bar [nadciśnienia] | 16 (opcjonalnie: 50) | 16 , L 295 V: 11 | 11 | 40 |
Maks. temperatura robocza | °C | 45, zalecana niższa niż 25°C |
50, zalecana niższa niż 35°C |
50, zalecana niższa niż 35°C | 50, zalecana niższa niż 35°C |
Maks. trwałość | h | 2.000-3.500 | 10.000 | 10.000 | 10.000 |
* Dzięki równoległemu połączeniu kilku adsorberów z węglem aktywnym można przetwarzać odpowiednio większe objętościowo przepływy.
Pobierz dokumenty
Pobierz dokumenty CLEARPOINT® V


Fakty – dobrze wiedzieć
W ramach dostosowania do klasy 1 zawartości oleju, ustalonej zgodnie z normą ISO 8573, stosowane są z reguły adsorbery z węglem aktywnym. W trakcie adsorpcji sprężone powietrze oczyszczane jest z cząstek oleju. Węgiel aktywny może także pochłaniać cząstki pary wodnej. W przypadku wyższych koncentracji pary wodnej węgiel aktywny nie dysponuje jednakże odpowiednią pojemnością pozwalającą na pochłonięcie kolejnej porcji oparów oleju. Skutkuje to wzrostem stężenia oleju resztkowego za adsorberem z węglem aktywnym powyżej górnej wartości granicznej dla klasy 1 zawartości oleju (> 0,01 mg/m³). Dlatego w celu uzyskania długiego okresu użytkowania i niskich zawartości oleju resztkowego nieodzowne jest osuszanie przed poziomem z węglem aktywnym.
Nasza technika pomiarowa specjalnie do pomiaru par oleju
Sprężone powietrze zanieczyszczone olejem stanowi zagrożenie dla urządzeń produkcyjnych, środowiska, a nawet zdrowia. Ponieważ w każdym punkcie uzdatniania sprężonego powietrza może dojść do zanieczyszczenia olejem, ryzyka nie należy bagatelizować szczególnie we wrażliwych obszarach produkcji w przemyśle chemicznym i farmaceutycznym, u producentów żywności i napojów oraz w zakładach zajmujących się obróbką powierzchni.
Dzięki odpowiednim przyrządom pomiarowym można kontrolować, czy określone wartości graniczne są niezawodnie utrzymywane. Przyrząd METPOINT OCV compact nieustannie analizuje zawartość par oleju w sprężonym powietrzu i w razie rozbieżności generuje alarm. Natomiast analogowy wskaźnik kontrolny oleju pozwala na okresowy pomiar bezpośrednio przy danym elemencie do uzdatniania.
METPOINT® OCV compact
Urządzenie METPOINT OCV compact (Oil Content Vapor) umożliwia kontrolę online i dokumentowanie resztkowej zawartości par oleju. Odcinek pomiarowy znajduje się bezpośrednio na wylocie sprężonego powietrza z adsorbera z węglem aktywnym. Dzięki temu METPOINT OCV compact ma istotny wkład w bezpieczeństwo procesów.
Wyższy poziom bezpieczeństwa dzięki wskaźnikowi kontrolnemu oleju
Na potrzeby kontroli jakości sprężonego powietrza na głowicy obudowy filtra można zamontować adapter ze wskaźnikiem kontrolnym oleju i manometrem. W przypadku pełnego otwarcia zaworu iglicowego określony strumień przepływu przepływa przez rurkę kontrolną. Obecne w sprężonym powietrzu cząstki oleju wywołują postępujące od dołu do góry czerwone zabarwienie rurki kontrolnej.
Wskaźnik kontrolny oleju służy do okresowego pomiaru zawartości oleju resztkowego za elementem do uzdatniania w instalacji sprężonego gazu lub w jakimś punkcie sieci sprężonego gazu. Możliwe są pomiary wielokrotne, aż do uzyskania granicy nasycenia.
